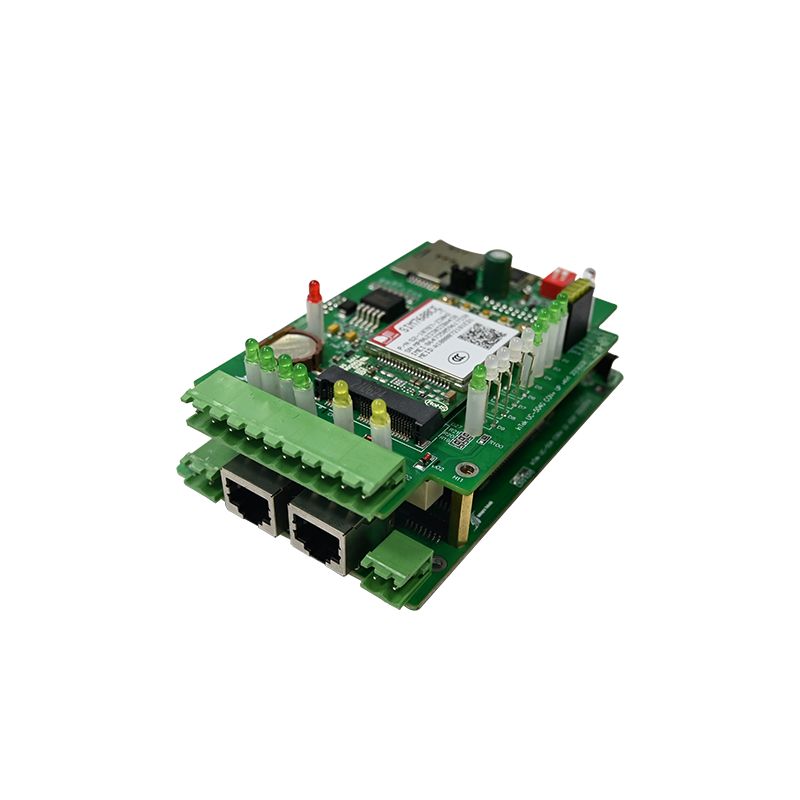

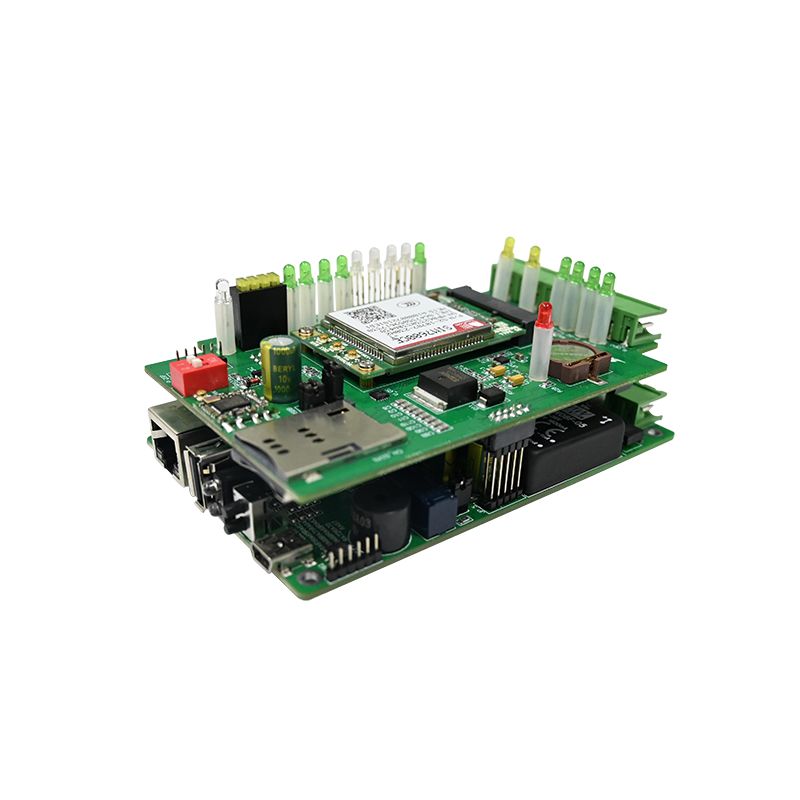

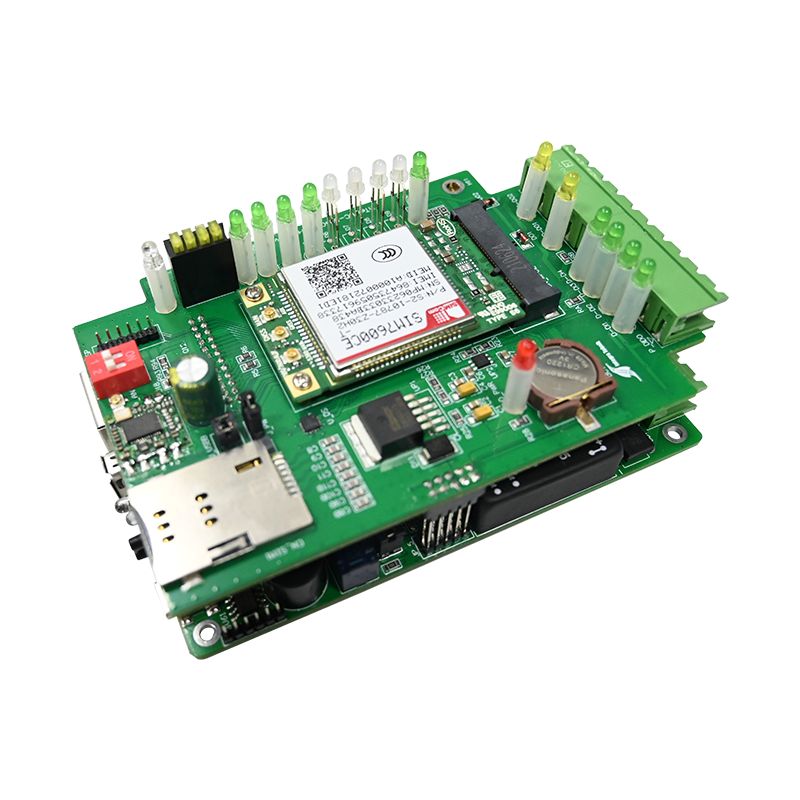

Beléptető PCBA

UNIXPLORE hozzáférésPCBA vezérlésA biztonságtechnikai berendezések márkáinak, beléptetőrendszer-integrátoroknak és intelligens épületmegoldás-szolgáltatóknak fejlesztették ki, akik megbízható és méretezhető elektronikus beléptetési megoldásokat keresnek. Ez a kereskedelmi szintű hozzáférés-vezérlő PCBA a gyors hitelesítési feldolgozást, a stabil relévezérlést, a titkosított kommunikációt és a rugalmas offline felügyeletet ötvözi egy kompakt és tartós PCB-platformban.

Mi az a hozzáférés-vezérlő PCBA?

A beléptető PCBA a kártyaolvasók, billentyűzetek, biometrikus szkennerek és ajtóvezérlők elektronikus agya. Feldolgozza a hitelesítő adatokat, hitelesítési döntéseket hoz, és aktiválja a zár működtetőit. Az általános célú kártyákkal ellentétben a PCBA-nak kezelnie kell a biztonsági szintű titkosítást, a hibamentes relé logikát és a megszakítás nélküli áramellátást rövid kimaradások esetén.

A nem megfelelő hozzáférés-vezérlő PCBA kiválasztása olyan ajtócsapódásokhoz vezethet, amelyek nem záródnak be, a hitelesítő adatok ellenőrzése másodpercekig tart, vagy rendszerleakadásokat eredményez nagy forgalmú időszakokban.

A hozzáférés-vezérlő PCBA alapvető funkciói

• Hitelesítési adatok olvasása – Wiegand, OSDP vagy soros bemenet RFID/rejtett kártyaolvasókról
• Hitelesítési logika – Beépített adatbázis (offline) vagy továbbítás a gazdagép vezérlőhöz
• Relévezérlés – Száraz érintkezőkimenetek mágneses zárakhoz vagy elektromos ütésekhez
• Bemenet felügyelet – Ajtóhelyzet-érzékelő (reed-kapcsoló) és kilépési kérés (REX) gomb
• Szabotázs-észlelés – Ház nyitott érzékelő és memória szabotázsvédelem

Tipikus Apalkalmazásokat

Részletes műszaki paraméterek

Az alábbi specifikációk egy kereskedelmi szintű beléptető PCBA-t képviselnek, amely irodákba, lakásokba és ipari létesítményekbe használható.

Elektromos jellemzők

Bemeneti és kimeneti interfészek

Memória és felhasználói kapacitás

Fizikai és környezeti

• A tábla méretei – 85 mm x 55 mm (standard) vagy 100 mm x 70 mm (házzal együtt)
• Rögzítés – Négy 3,5 mm-es lyuk a leválasztásokhoz
• Üzemi hőmérséklet -20°C és +65°C között
• Tárolási hőmérséklet -40°C és +85°C között
• Páratartalom tolerancia - 10% és 90% közötti relatív páratartalom (nem kondenzálódó)
• Tartalék akkumulátor – opcionális 3,7 V-os Li-ion vagy 12 V-os ólom-savas töltőáramkör

Biztonsági jellemzők

• Titkosítás – AES-128 az OSDP kommunikációhoz
• Szabotázs-észlelés – A burkolat nyitása kioldja a relé reteszelést és a riasztási kimenetet
• Watchdog időzítő – Automatikus visszaállítás 5 másodperces processzorleállás után
• Flash memória védelem – Ellenőrző összeg ellenőrzése rendszerindításkor

Hogyan hasonlítható össze ez a hozzáférés-vezérlő PCBA

Access Control PCBA GYIK

Ezt a három kérdést biztonsági rendszerintegrátorok, létesítményvezetők és hardvermérnökök teszik fel a beléptető PCBA-megoldások értékelése során.

1. kérdés: Mi a különbség a hibabiztos és hibamentes relékonfiguráció között a beléptető PCBA-n, és melyiket használjam?

Válasz:A különbség határozza meg, hogy az ajtók bezáródnak vagy kinyílnak áramszünet esetén. Fail-secure (más néven tápfeszültség nyitás) azt jelenti, hogy a relét feszültség alá kell helyezni az ajtózár kinyitásához. Ha áramszünet, a relé visszatér nyugalmi állapotába, ami az ajtót zárva tartja. Ezt biztonsági ajtókhoz, szerverszobákhoz és készpénzkezelési területekhez használják, ahol a behatolók távol tartása fontosabb, mint a könnyű kilépés. Hibabiztos (power-to-lock) azt jelenti, hogy a relét feszültség alá kell helyezni az ajtó zárásához. Ha áramszünet, az ajtó automatikusan kinyílik. Ezt a vészkijáratok, lépcsőházak ajtói és minden olyan kijárati útvonal tűzvédelmi szabályzata írja elő, ahol áramkimaradás esetén az embereknek menekülniük kell. A legtöbb beléptető PCBA kártya szárazérintkezős relét kínál C formátumban (COM, N/O, N/C). A hibabiztosság érdekében csatlakoztassa a zárat az N/O terminálhoz. A hibabiztonság érdekében csatlakoztassa a zárat az N/C csatlakozóhoz. Mindig ellenőrizze a helyi tűzvédelmi kódokat a választás előtt – az NFPA 101 megköveteli, hogy a kereskedelmi épületek minden kijárati ajtóján hibamentes legyen. A biztonságot és a tűzvédelmi előírásokat egyaránt igénylő ajtókhoz használjon hibabiztos zárat és egy akkumulátoros tartalék panelt, amely a beléptető PCBA-t 4-8 órán keresztül áram alatt tartja a hálózat kimaradása után.

2. kérdés: Működhet-e ez a hozzáférés-vezérlő PCBA offline hálózati kapcsolat nélkül, és hány felhasználót tud helyileg tárolni?

Válasz:Igen. Ez a PCBA teljesen offline, önálló módban működik. Minden felhasználói hitelesítő adat, hozzáférési ütemezés és eseménynapló a beépített flash memóriában tárolódik. A szabványos konfiguráció 1000 felhasználót tartalmaz 10 000 eseménynaplóval, további költségek nélkül. A bővített verzió (firmware-rel frissíthető) 10 000 felhasználót és 50 000 eseményt tartalmaz. Az offline működéshez programozóeszközre van szükség a felhasználók kezdeti betöltéséhez – vagy egy dedikált mesterkártyára (az első programozott kártya rendszergazdai jogosultságokat határoz meg), egy vezetékes billentyűzetet, amely egy segédbemenethez csatlakozik, vagy egy ideiglenes laptopkapcsolatot a konfigurációs porton keresztül (TTL vagy RS-232). A programozást követően a hozzáférés-vezérlő PCBA helyileg 50 ezredmásodperc alatt hozza meg a hitelesítési döntéseket. Nincs felhő, nincs host PC, nincs szükség Ethernet-kábelre. Ezáltal az offline PCBA-tervek ideálisak távoli kapukhoz, építőipari pótkocsikhoz és kis irodákhoz, ahol a hálózati kábelezés nem praktikus. Az eseménynaplók offline kártyáról való lekéréséhez laptopot kell csatlakoztatnia, vagy hordozható adatátviteli eszközt kell használnia. A valós idejű monitorozáshoz hálózati hozzáférés-vezérlő PCBA szükséges Ethernettel vagy Wi-Fi-vel.

3. kérdés: Hogyan köthetek Wiegand olvasót ehhez a beléptető PCBA-hoz, és mekkora a kábel maximális távolsága?

Válasz:A Wiegand interfész három aktív jelet használ: Data 0 (D0), Data 1 (D1) és föld (GND). Egyes olvasókhoz +12V táp is szükséges. Kövesse ezt a bekötési táblázatot:

A Wiegand maximális kábeltávolsága 12 V-on a vezeték átmérőjétől és a kábel kapacitásától függ:

Használjon sodrott, árnyékolt, csavart érpárú kábelt leeresztő vezetékkel. Az árnyékolást csak a beléptető PCBA végén csatlakoztassa a földeléshez (soha az olvasóhoz), hogy elkerülje a földhurkokat. Ezeket a határokat meghaladó távolságok esetén telepítsen Wiegand átjátszót vagy váltson OSDP-re (RS-485), amely megbízhatóan eléri az 1200 métert (4000 láb). Mindig tesztelje egy hosszú kábellel a padon a végső telepítés előtt – a jel romlása szaggatott kártyaolvasást okozhat, amelyet nehéz a helyszínen hibakeresni.

A Beléptető PCBA telepítésének legjobb gyakorlatai

Még a jó minőségű beléptető PCBA is meghibásodik, ha helytelenül van telepítve. Kövesse ezeket az irányelveket.

Szerelési hely

• A biztonságos területen belül – Helyezze a vezérlőt a védett zónába (ne az ajtó fölé kívülről)
• Magasság – 1,5-1,8 méter a billentyűzettel való hozzáféréshez programozás közben
• Tokozás – Kereskedelmi telepítésekhez használjon fém zárható dobozt
• Elválasztás – A váltóáramú tápvezetékeket (120/240 V) tartsa legalább 30 cm távolságra a kisfeszültségű vezetékektől

Bekötési irányelvek a relékhez

Gyakori vezetékezési hibák

Tesztelési ellenőrzőlista a telepítés előtt

Futtassa ezt a szekvenciát minden beléptető PCBA-n, mielőtt elhagyná a munkapadot.

Padvi vizsgálati eljárás

1. Csatlakoztasson 12 V DC-t, és mérje meg az áramerősséget (40-60 mA alapjáraton)
2. Mutasson be érvényes kártyát – a relének kattannia kell, és a LED-nek át kell váltania az állapotát
3. Mérje meg a folytonosságot az N/O relé kapcsai között (a programozott tartási időre zárnia kell)
4. Érvénytelen kártya bemutatása – a relé nem aktiválódhat
5. Aktiválja a REX bemenetet – az ajtónak hitelesítő adat nélkül kell kinyílnia
6. Nyissa ki a burkolatot – a szabotázskimenetnek meg kell változtatnia az állapotát
7. Tűzriasztó bemenet szimulálása – minden hibabiztos relének feszültségmentesítenie kell

Megfelelő/Nem sikerült kritériumok

Kulcsspecifikációs hivatkozások

Őrizze meg ezt a blokkot beszerzési és műszaki referenciaként.

Beléptető PCBA – Kereskedelmi minőségű

• Bemenet: 9-24V DC, 60mA készenlét
• Olvasó interfész: Wiegand 26/34 bites vagy OSDP (RS-485)
• Felhasználói kapacitás: 1000 (standard) / 10 000 (bővített)
• Eseménynapló: 10 000 esemény
• Relék: zár (5A) + Aux (2A)
• Bemenetek: Ajtóérzékelő, REX, tűzzár
• Működési hőmérséklet: -20°C és +65°C között

• Biztonság: AES-128, watchdog, szabotázsérzékelés
