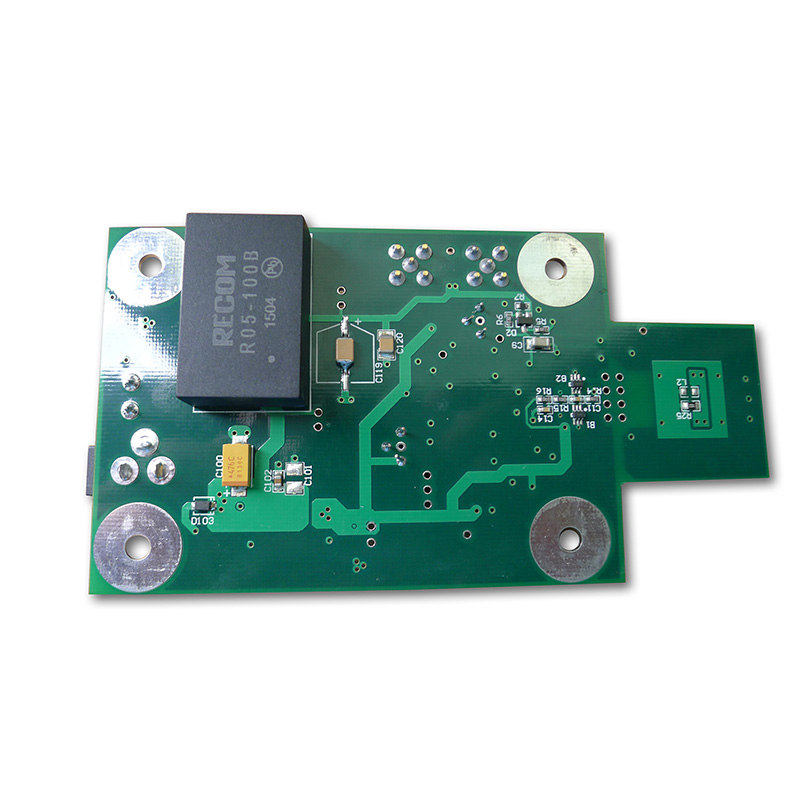

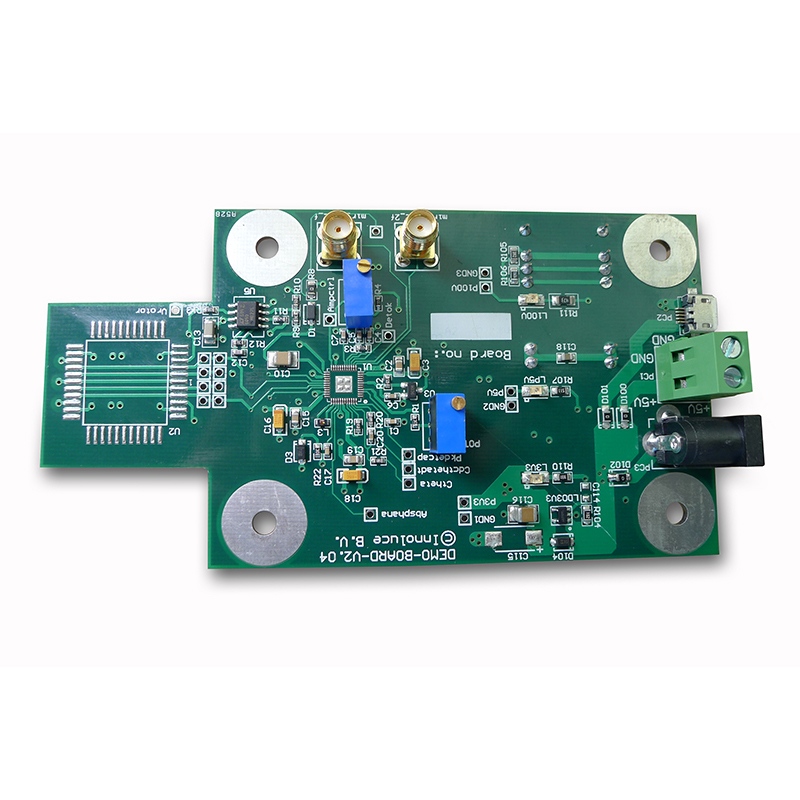

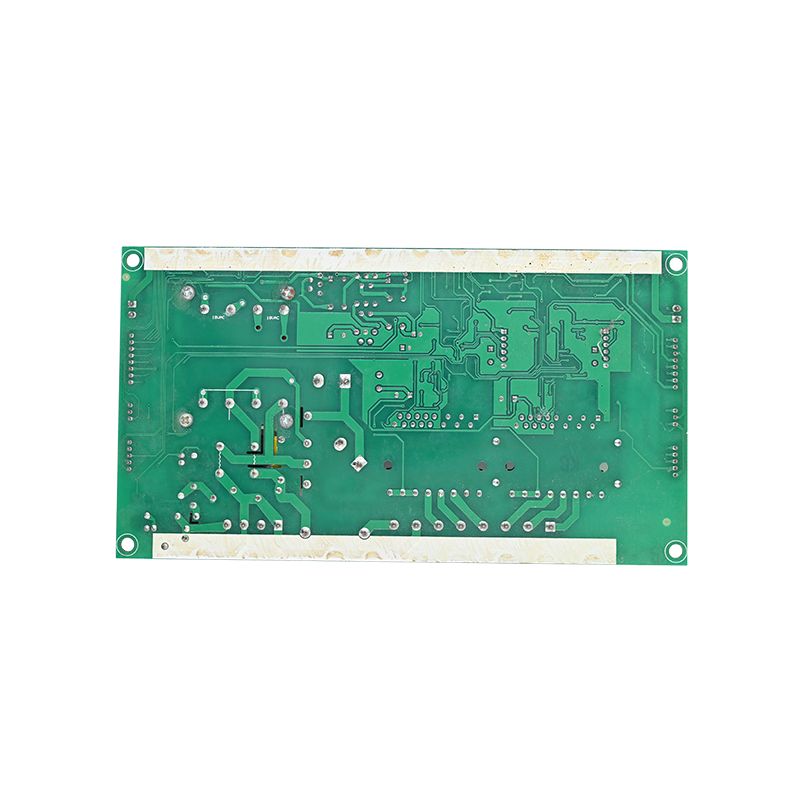

A bébiőrző PCBA alapvető megbízhatósági követelményei
A megbízhatóság a specifikációkkal kezdődik. Ne találgassa meg a csecsemőszoba körülményeit.
Környezeti és működési paraméterek
ParaméterSzükséges SpecMiért számítMűködési hőmérséklet 0°C és 45°CNyermekfűtők és nyitott ablakok Páratartalom tolerancia 10%--90% nem kondenzáló Párásítók és nyáladzás Folyamatos működési idő minimum 72 óra A szülők elfelejtik feltölteni.
Power Architecture a 24 órás működéshez
Tápsín Összetevő Megbízhatósági jellemző AkkumulátortöltőLineáris töltő hőszabályozással Megakadályozza a lítium tüzet 3,3 V digitális DC-DC (2 MHz kapcsolás) A zajt a hangsáv felett tartja 3,0 V RFU Ultraalacsony zajszintű LDO (10 µVrms) Nincs feszültség a 2,4 GHz-es 1,8 V-os CUDO-n rövid áramkorlát ML védelemmel
Kritikai: Adjon hozzá egy szuperkondenzátort (0,47 F, 5,4 V) az akkumulátorvédő IC után. Ez 10 másodperces felvételt tesz lehetővé alacsony akkumulátorfeszültségű leállítás után.
Alkatrész kiválasztása magas MTBF-hez
A meghibásodások közötti átlagos idő (MTBF) a bébiőr PCBA esetében meg kell haladja az 50 000 órát. Az alábbiakban bemutatjuk a bevált választásokat.
Vezeték nélküli lapkakészlet és antenna
Válasszon egy chipkészletet a következőkkel:
- Integrált PA(kimeneti teljesítmény ≤ +10 dBm, hogy megfeleljen a csecsemők biztonsági szabványainak)
- Hallgass, mielőtt beszélsz(kerülje a vezeték nélküli telefonokkal való interferenciát)
- Frekvencia ugrás(40+ csatorna)
Lapkakészlet családElőnyHátrányokNordic nRF52 sorozat Alacsony alvó áram (0,5 µA) Korlátozott videó sávszélesség Szilícium Labs EFR32Kiváló ADC audiohozNagyobb csomag (QFN48)Texas Instruments CC26xx-40°C és +85°C közötti besorolást igényel
Antenna választás: Használjon kanyargós fordított F antennát (MIFA) a PCBA élén. Tartson 10 mm távolságot a fémtárgyaktól (hangszóró mágnesek, akkumulátorok).
Audio bemenet és feldolgozás
AlkatrészMűszaki adatok Megbízhatóság Megjegyzés MikrofonMEMS, -38 dBV érzékenység Szilikon burkolat a nyáladzás ellen Előerősítő Erősítés 40 dB, zaj < 5 nV/√HzAC-csatolva 0,1 Hz-es HPF-fel (eltávolítja a dübörgést)VOX küszöbérték -1 SD-től 40 dB-ig állítható dB) megakadályozza a csattanást D-osztályú hangszóróerősítő, 1,5 W 8Ω-os ferritgyöngybe a kimeneti vezetékeken (csökkenti az EMI-t)
Hőmérséklet érzékelés (kritikus biztonsági funkció)
Helyezzen egy termisztort (NTC, 10 kΩ 25°C-on) a babaegység PCBA-jára a töltési IC közelébe. A firmware-nek:
- Hőmérséklet naplózása 30 másodpercenként
- 50°C-on állítsa le a töltést
- Vezeték nélküli riasztást küld a szülői egységnek 45°C-on
PCB-elrendezés az alacsony RF-szivárgás és a hangminőség érdekében
A zajos bébiőr PCBA statikus feszültséget és kiesést okoz. Kövesse ezeket a szabályokat.
Rétegverem és földelés
LayerFunction ConstraintTopRF (antenna betáplálás, lapkakészlet)Koplanáris hullámvezető földelésselBelső 1Folyamatos földNincs törés az RF-szakasz alatt Belső 2Tápellátás (3,3V, 1,8V)Sziget az egyes LDOBalsó Hangok, gombok, LED-ek alatt Tartsa távol a digitális nyomokat a mikrofon bemenetétől
Szabály: Helyezzen egy 0,1 µF-os kondenzátort minden tápcsatlakozóhoz. Használjon 0402-es méretet az alacsony induktivitáshoz.
Audio földszigetelés
A digitális és az analóg földnek egyetlen pontban kell találkoznia a kodek alatt. Használjon ferrit gyöngyöket (600 Ω 100 MHz-en) a földlapok között, de csak miután ellenőrizte, hogy nincs földhurok.
Ellenőrizd oszcilloszkóppal: RF adás közben vizsgálja meg a mikrofon kimenetét. A zajnak csúcstól csúcsig 2 mV alatt kell maradnia.
Érvényesítési és tanúsítási ellenőrzőlista
Gyártás előtt minden bébiőrző PCBA-t teszteljen e hat szabvány szerint.
TestMethodPass/Fail CriteriaAudiokiesés Sétáljon 30 méter távolságra 3 fal mellett< 3 kiesés percenként >100 ms-ig Akkumulátor üzemidő Folyamatos VOX 65 dB SPL-nél> 70 óra 2000 mAh akkumulátor esetén Töltési biztonságRövid RF akkumulátor terminálok 7°C, komponens túllépés PCBA együttélésA WiFi router (2,4 GHz) mellett működik
GYIK -- Gyakori kérdések a megbízható PCBA babamonitorral kapcsolatban
1. kérdés: Mi a leggyakoribb rejtett hiba a bébiőrző PCBA-tervekben?
V:Mikrofonikus zaj az audio bemeneti út közelében elhelyezett kerámia kondenzátorokból. Amikor a babaegység rezeg (a ládamotortól vagy a leesett játéktól), a 2. osztályú dielektromos sapkák (X7R, X5R) 5 mV-ig terjedő piezoelektromos feszültséget generálnak. Ez csatlakozik a mikrofon előerősítőhöz, és hallható kattanásokat vagy dübörgést okoz. A megoldás kettős: 1) Használjon C0G (NP0) kondenzátorokat az összes audio csatoláshoz és leválasztáshoz az első erősítési fokozatban. 2) Ha az X7R elkerülhetetlen, fizikailag forgassa el a kondenzátort 90 fokkal a PCBA-n, hogy a mechanikai feszültség igazodjon az elektróda irányához. Mindig 20 Hz, 1 Grms rezgéstáblázattal kell érvényesíteni.
2. kérdés: Hogyan befolyásolja az akkumulátor kémiai választása a babaőrző PCBA élettartamát?
V:Három kémia nagyon különböző meghibásodási módokat eredményez:
- Li-ion (18650): A legnagyobb energiasűrűség, de pontos CC/CV töltést igényel. A hiányzó negatív hőmérsékleti együttható (NTC) érzékelő termikus kifutáshoz vezet. Csak hitelesített, védelmi IC-t tartalmazó akkumulátorral használja.
- LiFePO4: Biztonságosabb (150°C alatt nincs hőkifutás) és hosszabb ciklusélettartam (2000 ciklus). Azonban az alacsonyabb feszültség (3,2 V névleges) teljesítménynövelő átalakítót igényel a 3,3 V-os logikához, ami növeli a költségeket és a hullámzási zajt.
- NiMH(alacsony költségű kivitelek): Nagyon elnéző, de memóriaeffektustól szenved. A PCBA-nak 30 ciklusonként tartalmaznia kell egy kisütőkört az üzemanyagszint-jelző újrakalibrálásához. E nélkül a futásidő 50%-kal csökken 6 hónap után.
A megbízható PCBA babaőrzőhöz válassza a LiFePO4-et a biztonság vagy a minőségi Li-ion kettős túlfeszültség-védelemmel (IC + PTC).
3. kérdés: Használhatom ugyanazt a PCBA kialakítást a csak audio és videó babamonitorokhoz?
V:Nem, és ennek megkísérlése három konkrét megbízhatósági problémát vet fel:
- Memória sávszélesség-- A hanghoz csak 64 kB RAM szükséges. A videóhoz legalább 2 MB szükséges a tömörített képkockákhoz. A külső RAM-mal rendelkező megosztott PCBA olyan hosszú nyomokat ad hozzá, amelyek meghiúsítják az ESD-tesztet.
- RF munkaciklus-- A hangot az idő 10%-ában továbbítja. A videó az idő 80%-át továbbítja. Ugyanaz a 2,4 GHz-es PA túlmelegszik videó módban, és 20 perc után 6 dB-lel csökkenti az erősítést. A videótervezéshez hővezető tömbre van szüksége a PA alatt.
- Erőátvitel-- Audio babaőrző PCBA csúcsértéke 200 mA. A videó csúcsértéke 600 mA. A vékony feszültségnyomokkal (0,25 mm) általánosan elterjedt PCB-elrendezés feszültségesést okoz, ami alaphelyzetbe állítja a kameramodult. A videótervekhez 0,6 mm-es nyomvonalak vagy külön 1A-es bakkonverter szükséges.
Építsen két külön PCBA-t. Csak audio 2 rétegű táblát használ. A videóhoz 4 rétegre van szükség, szabályozott impedanciával.
Gyártási tesztelés nulla csecsemőkockázatra
Minden összeszerelt bébiőrző PCBA-nak át kell mennie:
TesztállomásIdőtartamElutasítási kritériumokAudió hurok visszacsatolása 10 másodperc THD > 1% 1 kHz mellett Akkumulátorszimulátor 30 másodperc Töltőáram > 50 mA 3,0 VRF érzékenység alatt5 másodperc Csomag hibaarány > 1% -95 dBm-nél Túlhőmérséklet60 mpBármilyen pont > 60 mp teljes töltés után
Végső tervezési felülvizsgálati ellenőrzőlista
ElemMegerősítésSémaMinden bemenet ESD-védelemmel rendelkezik (8 kV-os érintkező) A BOMC-kondenzátor névleges feszültsége ≥ 2-szeres várható (pl. 10 V 5 V-os sínnél)MechanikaiNincsenek magas alkatrészek (magasság > 4 mm) a markolat közelében 62368-1 (hangbiztonság)
A megbízható PCBA babaőrző tervezése azt jelenti, hogy a csecsemők biztonságát helyezik előtérbe a költségcsökkentéssel szemben. A jól felépített tábla csendesen működik fogzáskor és dührohamokon keresztül. Tesztelje valós óvodai körülmények között – fehér zajos gépek, fényerő-szabályozó lámpák és mikrohullámú sütők. Csak így lehet kivívni a szülői bizalmat.
