Fejlett észlelési technológia a PCBA feldolgozásában

A PCBA feldolgozásában (Nyomtatott áramköri tábla szerelvény)), hogy a detektálási technológia elengedhetetlen a termékminőség és a teljesítmény biztosítása érdekében. A technológia folyamatos fejlődésével egyre fejlettebb észlelési technológiákat alkalmaznak a PCBA feldolgozási folyamatára az észlelés pontosságának, hatékonyságának és megbízhatóságának javítása érdekében. Ez a cikk számos közös fejlett detektálási technológiát és alkalmazásaikat feltárja a PCBA feldolgozásában.

I. Automatikus optikai ellenőrzés (AOI)

1. Az AOI technológia áttekintése

Az automatikus optikai ellenőrzés (AOI) egy olyan technológia, amely egy vizuális rendszert használ az áramköri táblák automatikus észlelésére, és széles körben használják a PCBA feldolgozásában.

Működési elv: Az AOI rendszer nagy felbontású kamerán keresztül vizsgálja meg az áramköri kártyát, rögzíti a képet, és összehasonlítja azt az előre beállított szabványtal a hibák és a rossz pontok azonosítása érdekében.

Detektálási tartalom: Az AOI képes felismerni azokat a problémákat, mint például a forrasztás ízületi minősége, az alkatrészek helye, a hiányzó alkatrészek és a rövidzárlat.

2. AOI előnyei

Az AOI technológia gyors, pontos és érintés nélküli, ami jelentősen javíthatja a detektálási hatékonyságot.

A termelés hatékonyságának javítása: Az automatizált észlelés csökkenti a kézi észlelés idejét és javítja a termelés hatékonyságát.

Nagy pontosság: A nagy felbontású képek és az intelligens algoritmusok pontosan azonosíthatják az apró hibákat és csökkenthetik a hamis észlelési arányokat.

Ii. Röntgenfelvétel (röntgen)

1. A röntgen-technológia áttekintése

A röntgenfelvétel (röntgen) egy olyan detektálási technológia, amely röntgenfelvételeket használ az áramköri tábla belső szerkezetén keresztül, amely komplex PCBA-detektálási feladatokhoz alkalmas.

Működési elv: A röntgen behatol az áramköri lapon, hogy képeket képezzen a belső szerkezetről, és a kép elemzésével detektálják a belső hibákat, például a rossz forrasztást és a rövid áramköröket.

Alkalmazási tartomány: A röntgenfelvétel különösen alkalmas a felszíni szerelt alkatrészek, például a BGA (golyó-tömb) és a CSP (ChIP skála csomag) kimutatására.

2. A röntgenfelvétel előnyei

A röntgenfelvételi technológia mélyreható és részletes belső ellenőrzéseket nyújthat, és alkalmas rejtett hibák észlelésére.

Rejtett hibák feltárása: A termék általános megbízhatóságának biztosítása érdekében képes felismerni a láthatatlan belső hibákat, például a hideg forrasztási ízületeket és az óngyöngyöket.

Nem pusztító tesztelés: Az áramköri táblák roncsolás nélküli tesztelése nem befolyásolja a termék integritását.

Iii. Infravörös termikus képalkotó detektálás

1. Az infravörös termikus képalkotó technológia áttekintése

Az infravörös termikus képalkotó detektálás infravörös kamerákat használ az áramköri lap hőmérséklet -eloszlási képének rögzítésére a lehetséges túlmelegedési vagy hőelégtelenség problémáinak felismerésére.

Munka alapelv: Az infravörös kamera rögzíti az infravörös sugárzást az áramköri lap felületén, átalakítja azt hőmérsékleti képré, és a termikus kép elemzésével azonosítja a rendellenességeket.

Alkalmazási hatókör: Hő rendellenességek, túlmelegedő területek és energiagazdálkodási problémák kimutatására alkalmas az áramköri táblákban.

2. Az infravörös termikus képalkotás kimutatásának előnyei

Az infravörös termikus képalkotó technológia valós időben figyelheti az áramköri lap hőmérsékletváltozását, és értékes hibadiagnosztikai információkat szolgáltathat.

Valós idejű észlelés: Az áramköri kártya hőmérsékletét valós időben figyeli, és időben felismeri a potenciális túlmelegedési problémákat.

Nem érintkezési detektálás: Nem érintkezési detektálással használja az áramköri kártyával való fizikai interferenciát.

Iv. Elektromos tesztelés (IKT)

1. Az IKT technológiájának áttekintése

Az elektromos tesztelés (áramköri tesztelés, IKT) egy teszttechnika az áramköri táblák funkcionalitásának és összekapcsolhatóságának észlelésére. Az áramköri kártyát elektromos jelekkel tesztelik.

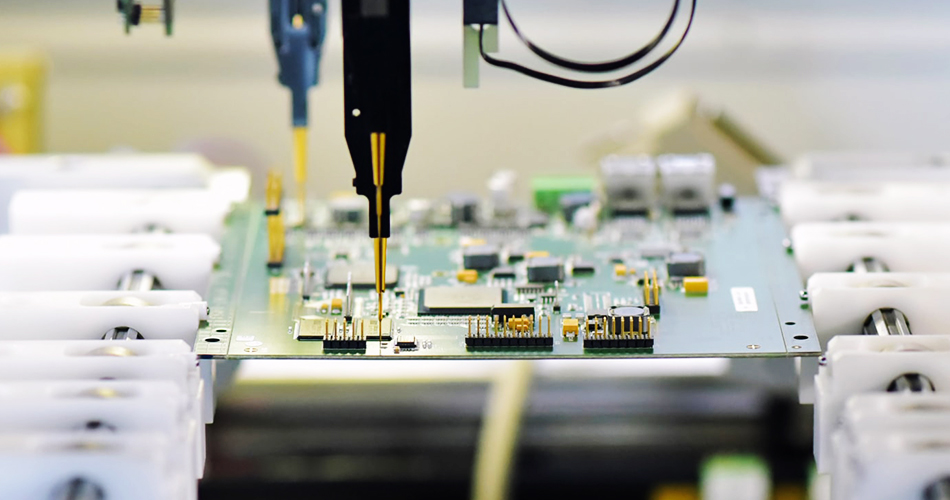

Munka alapelv: Az IKT teszt szondákat használ az áramköri kártya tesztpontjaihoz való csatlakozáshoz, elektromos jeleket alkalmaz, és méri a választ az áramkör elektromos teljesítményének és csatlakoztathatóságának ellenőrzésére.

Detektálási tartalom: Az áramköri kártya rövidzárlata, nyitott áramkör, alkatrész -érték -eltérése és forrasztási problémái észlelhetők.

2. Az IKT előnyei

Az IKT technológia átfogó elektromos teljesítményteszt elvégzheti a gyártási folyamat során az áramköri lap funkcionalitásának és megbízhatóságának biztosítása érdekében.

Átfogó teszt: A termék funkcionalitásának biztosítása érdekében átfogóan tesztelje az áramköri lap különféle elektromos paramétereit.

Nagy hatékonyság: Az automatizált tesztelési folyamat javítja a teszt hatékonyságát és csökkenti a kézi beavatkozást.

V. Funkcionális teszt

1. A funkcionális teszt áttekintése

Funkcionális teszta PCBA tesztelése tényleges munkakörülmények között annak biztosítása érdekében, hogy különféle funkciói megfeleljenek a tervezési követelményeknek.

Munka alapelv: Helyezze a PCBA -t egy szimulált munkakörnyezetbe, és ellenőrizze annak funkcióit és teljesítményét az előre beállított funkcionális tesztprogram végrehajtásával.

Alkalmazási hatókör: A PCBA tényleges működési állapotának és funkcióinak tesztelésére, valamint teljesítményének értékelésére alkalmazható a tényleges alkalmazásokban.

2. A funkcionális teszt előnyei

A funkcionális teszt szimulálhatja a valós munkakörülményeket, és a tényleges felhasználási környezethez legközelebbi teszteredményeket biztosíthatja.

Valódi környezeti teszt: teszt valódi munkakörülmények között a PCBA tényleges használatának biztosítása érdekében.

Probléma felfedezése: Felfedezheti a funkcionális problémákat, és biztosítja a termék megbízhatóságát és stabilitását.

Következtetés

-BenPCBA feldolgozás, A fejlett észlelési technológia használata fontos eszköz a termék minőségének és teljesítményének biztosításához. Az olyan technológiák bevezetésével, mint például az automatikus optikai ellenőrzés (AOI), a röntgenfelvétel, az infravörös termikus képalkotó ellenőrzés, az elektromos tesztelés (IKT) és a funkcionális tesztelés, a vállalatok javíthatják az észlelés pontosságát, hatékonyságát és megbízhatóságát. A jövőben, a technológia folyamatos fejlődésével, ezek a detektálási technológiák továbbra is fejlesztik és tovább javítják a PCBA feldolgozásának általános minőségét és termelési hatékonyságát.
