Intelligens érzékelő berendezés a PCBA feldolgozásában

Az elektronikus termékek folyamatos korszerűsítésével és a piaci kereslet növekedésével, a PCBA komplexitási és precíziós követelményeivel (Nyomtatott áramköri tábla szerelvény) A feldolgozás egyre magasabb. Ebben az összefüggésben az intelligens érzékelő berendezések alkalmazása a PCBA feldolgozásában különösen fontos lett. Az intelligens érzékelő berendezések hatékonyan javíthatják a termékek észlelési hatékonyságát és pontosságát, csökkenthetik a hibás arányt, és javíthatják az általános termelési minőséget. Ez a cikk feltárja az intelligens érzékelő berendezések szerepét a PCBA feldolgozásában és annak fő alkalmazásaiban.

I. Az intelligens érzékelő berendezések szerepe

A PCBA feldolgozási folyamatában az észlelési kapcsolat közvetlenül kapcsolódik a termék minőségéhez és megbízhatóságához. A hagyományos kézi észlelés nem csak nem hatékony, hanem hajlamos a kimutatásra és a hamis észlelésre is. Az intelligens érzékelő berendezések bevezetése nagymértékben javíthatja az észlelés pontosságát és hatékonyságát.

1. Javítsa az észlelési pontosságot

Az intelligens érzékelő berendezések általában fejlett képfeldolgozást, optikai észlelési és adatelemzési technológiát használnak az áramköri táblák apró hibáinak pontos azonosítására, például a forrasztási ízületi hibák, az alkatrészek eltolásával stb. Összehasonlítva a kézi észleléssel, az intelligens berendezések elkerülhetik az emberi tényezők által okozott hibákat, és biztosíthatják, hogy minden PCBA termék megfelel -e a minőségi követelmények magas színvonalának.

2.

Az intelligens érzékelő berendezések rövid időn belül befejezhetik számos PCBA termék észlelését, ami nagymértékben javítja a termelési hatékonyságot. Például az automatikus optikai ellenőrző (AOI) berendezések gyorsan beolvashatják az áramköri táblákat, és automatikusan azonosíthatják és osztályozhatják a különféle hibákat. A hagyományos kézi ellenőrzéshez képest az intelligens berendezések gyorsabb és nagyobb pontossággal végezhetik el az ellenőrzési feladatokat, ezáltal lerövidítve a termelési ciklust.

3. Adatelemzés és visszajelzés

Az intelligens érzékelő berendezések nemcsak a PCBA feldolgozásának problémáit észlelhetik, hanem visszajelzést adhatnak a termelési folyamat problémáiról az adatok elemzésével. Ezek az adatok segíthetnek a vállalatoknak a termelés gyenge kapcsolatainak azonosításában, a folyamatok optimalizálásában és a minőség javításában, ezáltal tovább javítva a termelés hatékonyságát és a termékminőséget.

Ii. Fő intelligens érzékelő berendezés a PCBA feldolgozásában

APCBA feldolgozásA folyamat, a közös intelligens érzékelő berendezés magában foglalja az automatikus optikai ellenőrzést (AOI), az automatikus röntgenfelügyelet (AXI) és az online teszt (IKT) berendezéseket. Minden eszköznek megvannak a sajátos funkciói és az alkalmazás forgatókönyvei.

1. Automatikus optikai ellenőrzés (AOI)

Az automatikus optikai ellenőrző berendezés az egyik leggyakrabban használt érzékelő eszköz a PCBA feldolgozásában. Az AOI nagy felbontású kamerát használ az áramköri lap beolvasására a forrasztó illesztések alakjának, az alkatrészek telepítési helyzetének stb. Felismerésére. Előnyei a gyors sebesség és a nagy pontosság, és alkalmas a tömegtermelés gyors észlelésére. Az AOI azonban korlátozott detektálási hatással van néhány belső hibára vagy komplex forrasztási ízületekre.

2. Automatikus röntgen-ellenőrzés (AXI)

Az automatikus röntgenfelügyeleti berendezések behatolnak a PCBA táblába a röntgenfelvételeken keresztül, hogy felismerjék a belső forrasztási illesztéseket és a rejtett hibákat, például a forrasztási minőséget a BGA (golyó rács tömb) alatt. Az Axi berendezések képesek észlelni a belső hibákat, amelyeket az AOI nem tud azonosítani, ezért széles körben használják a nagy sűrűségű és összetett áramköri táblák ellenőrzéséhez.

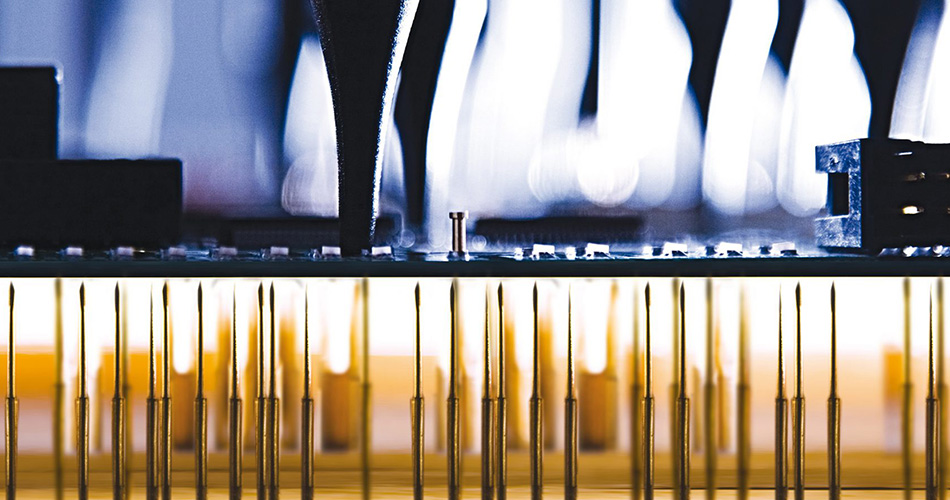

3. Circuit tesztelés (IKT)

Az áramköri vizsgálati berendezések olyan problémákat észlelnek, mint például az áramköri csatlakozás, a rövidzárlat és a PCBA nyitott áramköre elektromos tesztelésen keresztül. Az IKT korai szakaszban képes észlelni az áramköri táblák elektromos hibáit, ezáltal csökkentve az átdolgozás és a javítás költségeit. Az AOI -val és az AXI -vel összehasonlítva az IKT inkább az elektromos teljesítményre összpontosít, nem pedig a fizikai megjelenésre.

Iii. Az intelligens ellenőrző berendezések jövőbeli fejlesztési trendei

A PCBA feldolgozási technológiájának folyamatos fejlődésével az intelligens ellenőrző berendezések az intelligensebb és multifunkcionálisabbak is fejlődnek. A jövőben az intelligens tesztelő berendezések nagyobb figyelmet fordítanak az adatok átfogó elemzésére és visszajelzéseire, valamint tovább integrálják a valós idejű megfigyelést ésminőség -ellenőrzésA termelési folyamatban.

1. multifunkcionális integráció

A jövőben az intelligens tesztelő berendezések több tesztelési funkciót integrálhatnak, mint például az AOI, AXI és IKT együttes felhasználása az egyablakos átfogó tesztelés elérése érdekében. Ez nemcsak javíthatja a tesztelés átfogó képességét, hanem megtakaríthatja a berendezések beruházását és a működési helyet is.

2. adatközpontú intelligens tesztelés

A nagy adatok és a mesterséges intelligencia technológiájának fejlesztésével az intelligens tesztelő berendezések inkább az adatközpontú elemzésre és a döntéshozatalra támaszkodnak. A nagy mennyiségű termelési adatok elemzésével az intelligens berendezések automatikusan optimalizálhatják a detektálási paramétereket, és javíthatják az észlelés pontosságát és hatékonyságát.

Összefoglalás

Az intelligens tesztelő berendezések alkalmazása a PCBA feldolgozásában nemcsak javítja a termékek észlelését és hatékonyságát, hanem erősen támogatja a minőség -ellenőrzést. A technológia folyamatos fejlődésével az intelligens tesztelő berendezések egyre fontosabb szerepet játszanak a PCBA feldolgozásában, segítve a vállalkozásokat a termékminőség javításában és a piaci versenyképesség javításában. A jövőben az intelligens tesztelő berendezések fejlesztése tovább támogatja a PCBA feldolgozóipar intelligenciáját és hatékonyságát.
