Hogyan biztosíthatják a fejlett tesztelési technológiák a termékminőséget az Alarm System PCBA gyáraiban?

Riasztórendszerben PCB(Printed Circuit Board Assembly) gyártása, a termékminőség biztosítása kulcsfontosságú. A fejlett tesztelési technológiák kulcsszerepet játszanak ebben a folyamatban, átfogó ellenőrzéseket végeznek az áramköri lapokon, hogy megbizonyosodjanak arról, hogy minden termék megfelel a tervezési és minőségi szabványoknak. Ez a cikk azt vizsgálja meg, hogy a fejlett tesztelési technológiák hogyan javíthatják a termékminőséget a PCBA-gyárakban.

1. Automatizált optikai ellenőrzés (AOI)

Funkció és alkalmazás

Az Automated Optical Inspection (AOI) egy olyan technológia, amely nagy felbontású kamerákat használ a riasztórendszer PCBA-inak vizuális ellenőrzésére. Az AOI-rendszerek gyorsan átvizsgálják az áramköri lapokat, hogy ellenőrizzék a problémákat, például a forrasztási csatlakozásokat, az alkatrészek elhelyezését és a hiányzó alkatrészeket. A tényleges képek és a szabványos képek összehasonlításával az AOI azonnal észleli a hibákat a gyártási folyamat során.

Előnyök

Az AOI technológia előnyei a nagy hatékonyságban és pontosságban rejlenek. A kézi ellenőrzéshez képest az AOI a kisebb hibákat is gyorsabban és pontosabban észleli, és nem érzékeny a kifáradásra. Ez lehetővé teszi a gyárak számára, hogy a problémákat korán észleljék a gyártósoron, csökkentve a hibás termékek számát.

2. Röntgenvizsgálat (AXI)

Funkció és alkalmazás

A röntgenvizsgálati (AXI) technológiát a PCBA-kon belüli forrasztási kötések minőségének ellenőrzésére használják, különösen a felületről nehezen észlelhető hibák, például a BGA (ball grid array) forrasztási kötések esetében. Az AXI rendszer röntgensugárzás segítségével áthatol az áramköri kártyán, és képeket készít a belső szerkezetről, hogy ellenőrizze a forrasztás minőségét és a belső hibákat.

Előnyök

Az AXI technológia elsődleges előnye, hogy képes észlelni a belső forrasztási hibákat, amelyek befolyásolhatják az áramköri lap hosszú távú megbízhatóságát. Az AXI használatával a PCBA gyártók biztosíthatják, hogy a forrasztás minősége megfeleljen a szabványoknak, ezáltal javítva a termék hozamát és megbízhatóságát.

3. Funkcionális tesztelés

Funkció és alkalmazás

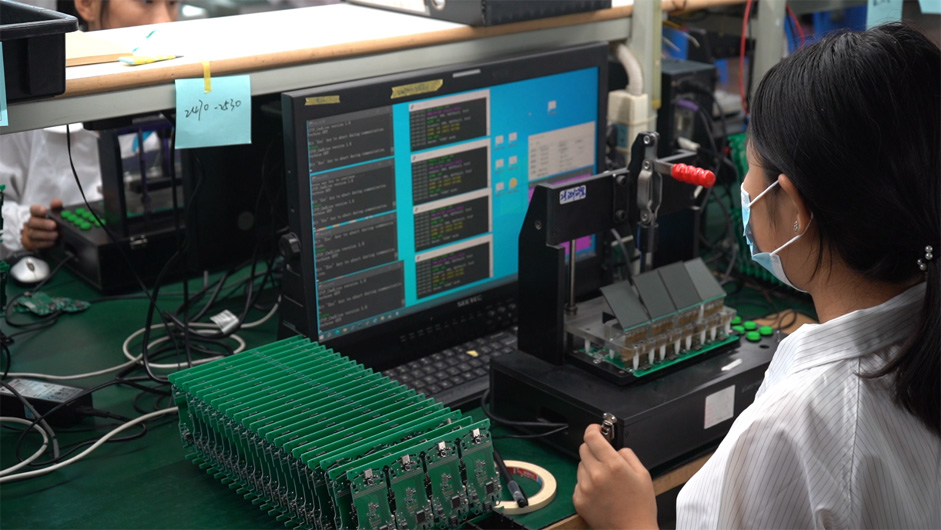

A funkcionális tesztelés a PCBA riasztórendszer átfogó teljesítménytesztje annak ellenőrzésére, hogy a tervezési előírásoknak megfelelően működik-e. A tesztelés általában elektromos tesztelést, jeltesztet és funkcionális ellenőrzést foglal magában. A funkcionális tesztelés a gyártósor különböző szakaszaiban elvégezhető, beleértve a táblaszintű tesztelést és a teljes egység tesztelését.

Előnyök

A funkcionális tesztelés lehetővé teszi a gyártók számára, hogy ellenőrizzék a PCBA teljesítményét a valós alkalmazásokban, biztosítva, hogy minden funkció megfelelően működjön. Ez a tesztelés azonosíthatja a tervezési hibákat vagy a gyártási problémákat, biztosítva, hogy a termék funkcionalitása és teljesítménye megfeleljen a vevői követelményeknek a szállítás előtt. Az átfogó funkcionális tesztelés jelentősen javítja a termékhozamot.

4. Környezeti tesztelés

Funkciók és alkalmazások

A környezeti tesztelés szimulálja a riasztórendszer PCBA-inak működési feltételeit különféle környezeti feltételek mellett, beleértve a hőmérsékletet, a páratartalmat és a rezgést. Ezek a tesztek a PCBA-k stabilitását és megbízhatóságát értékelik ilyen körülmények között, biztosítva megfelelő működésüket a valós alkalmazásokban.

Előnyök

A környezeti tesztelés segít azonosítani a potenciális termékproblémákat szélsőséges környezetben, ezáltal javítva a termék tartósságát és megbízhatóságát. A gyártás során végzett környezeti teszteléssel a gyárak különféle üzemi körülmények között biztosíthatják a termékhozamot, csökkentve a megtérülést és a javítási költségeket.

5. Statisztikai folyamatvezérlés (SPC)

Funkciók és alkalmazások

A Statistical Process Control (SPC) egy olyan technológia, amely statisztikai módszereket használ a termelési folyamatok nyomon követésére és elemzésére. Az SPC valós időben figyeli a gyártási adatokat, hogy azonosítsa és szabályozza a gyártási folyamat eltéréseit, biztosítva ezzel a termék egyenletes minőségét.

Előnyök

Az SPC technológia előnye abban rejlik, hogy képes azonnal észlelni és kijavítani a gyártási folyamat rendellenességeit. Ez a megközelítés nemcsak javítja a termékhozamot, hanem optimalizálja a gyártási folyamatokat is, csökkentve a selejt és az újrafeldolgozást. Az SPC alkalmazása segít fenntartani a gyártási folyamat stabilitását és konzisztenciáját, ezáltal javítja a termék általános minőségét.

Következtetés

Riasztórendszerben PCBgyártás, a fejlett tesztelési technológiák kulcsfontosságúak a termékminőség biztosításához. Az olyan technológiák, mint az automatizált optikai ellenőrzés (AOI), a röntgenvizsgálat (AXI), a funkcionális tesztelés, a környezeti tesztelés és a statisztikai folyamatvezérlés (SPC), lehetővé teszik a PCBA átfogó vizsgálatát és ellenőrzését különböző szempontokból. Ezek a fejlett tesztelési technológiák lehetővé teszik a PCBA-gyárak számára, hogy azonnal azonosítsák és megoldják a gyártási folyamattal kapcsolatos problémákat, ezáltal javítva a termék minőségét, és biztosítva, hogy a termék minősége megfeleljen az ügyfelek igényeinek. Ezek a technológiák nemcsak a termelés hatékonyságát javítják, hanem a gyárak piaci versenyképességét is javítják.
