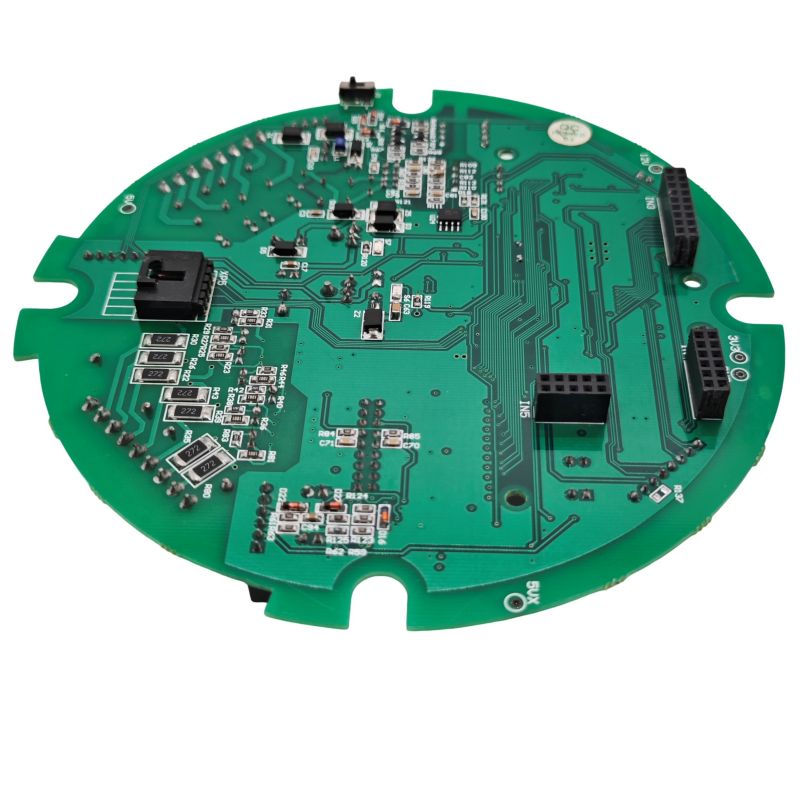

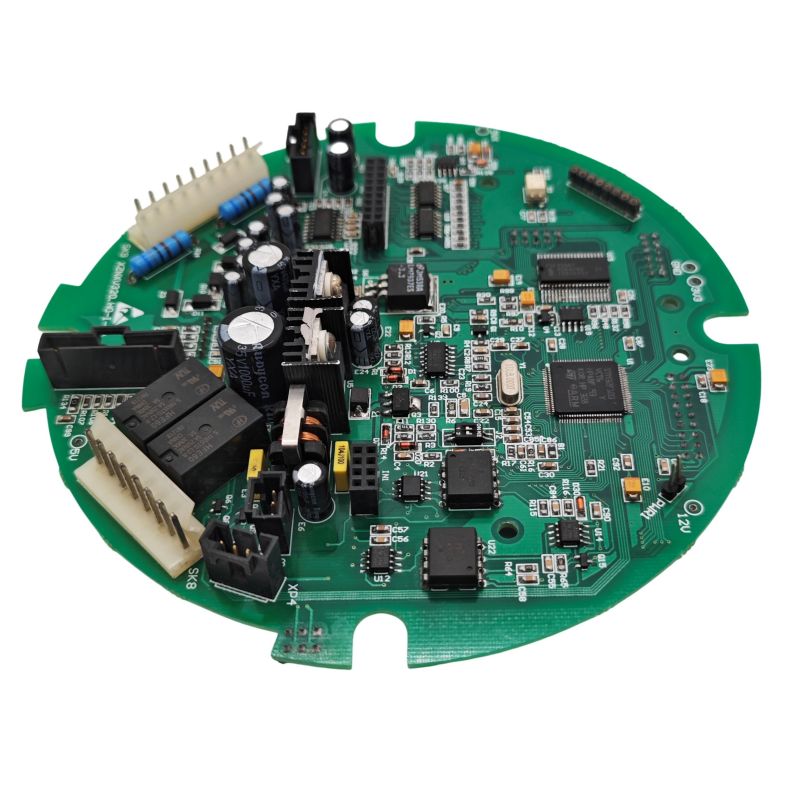

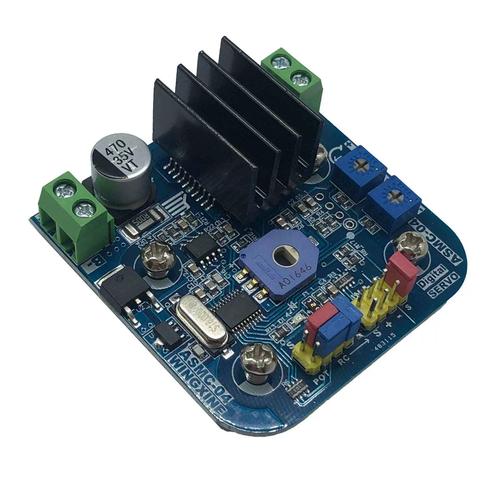

RC szervo PCBA

Unixplore Electronics— 20 éves beágyazott rendszerekkel és NYÁK-tervezési tapasztalattal ugyanazokat a meghibásodási mintákat láttuk többször is: zajos távvezetékek, nem megfelelő szétkapcsolás és helytelen PWM-útválasztás. Szervo PCBA-megoldásaink azon műszaki specifikációk, elrendezési szabályok és tesztelési módszerek köré épülnek, amelyeket a professzionális tervezők a gyártás során használnak.

Akár önálló meghajtókártyára, akár többcsatornás szervovezérlőre, akár belső szervovezérlő kártya cseréjére van szüksége, a Unixplore Electronics megbízható, zajmentesPCBAamely RC hobbi és ipari robotikai környezetben egyaránt teljesít.

Amit kínálunk:

• Teljes szervo PCBA tervezés (vázlatos + elrendezés) Altiumban, KiCadben vagy az Ön által preferált formátumban
• Prototípuskészítés funkcionális teszteléssel (terhelés, hullámzás, hőjelentések)
• Térfogatgyártás alkatrészbeszerzéssel és SMT összeszereléssel
• Tervezési felülvizsgálati és hibaelemzési tanácsadás

Mit kell tennie egy RC szervo PCBA-nak

Az RC szervo PCBA (legyen az önálló meghajtókártya vagy a belső szervovezérlő kártya) három alapvető funkciót lát el:

• PWM jel generálása vagy vétele:A vezérlőimpulzusokat (1 ms-tól 2 ms-ig 50 Hz-en) helyzetparancsokká alakítja.
• Áramelosztás:Tiszta 5 V vagy 6 V feszültséget biztosít a szervomotornak és a vezérlő IC-nek.
• Visszajelzés feldolgozása:Beolvassa a belső potenciométert a pozíció ellenőrzéséhez és a vezérlőkör lezárásához.

A nagy megbízhatóságú kialakítások áramérzékelést is tartalmaznak a túlterhelés észleléséhez és opto-leválasztást a zajvédelem érdekében.

Alapvető műszaki előírások

A következő paraméterek az RC szervovezérlésű PCBA-tervek ipari szabványait képviselik. Ezek mind a dedikált szervo-meghajtó kártyákra, mind az integrált vevő PCBA-egységekre vonatkoznak.

Bemeneti teljesítmény specifikációk

A vezérlőjel specifikációi

Belső szervó PCBA alkatrészek (a szervó belsejében)

Egy szabványos RC szervó egy kis PCBA-t tartalmaz a következő összetevőkkel:

PCBA elrendezési szabályok az RC szervó megbízhatóságához

A Unixplore Electronicsnál tudjuk, hogy a legtöbb RC szervo hiba a PCB-ről származik. Ezt a 8 szabályt betartjuk a megbízható működés biztosítása érdekében minden általunk szállított kivitelben.

1. Áramelosztás: csillagföldelés

• Soha ne láncos őrölt. Minden szervo földelésnek közvetlenül vissza kell térnie a tápegység földelési pontjához.
• Külön táp és jel földelés. A több szervós PCBA kiviteleknél ossza fel az alaplapot, és csatlakoztassa egyetlen ponton az akkumulátor bemenetéhez közel.
• Nyomszélesség a tápellátáshoz: 1,5 A folyamatos áramhoz használjon 1,5 mm-es minimális nyomtávot 1 uncia rézzel.

2. A kondenzátor elhelyezésének leválasztása

A szervomotorok jelentős elektromos zajt keltenek. Egy tipikus szervó akár 200 mV csúcs-csúcs zajt is képes produkálni az 5 V-os tápvezetéken.

Szükséges szétkapcsolás szervo csatlakozónként:

• 100 µF és 470 µF közötti elektrolit kondenzátor (kezeli a motor bekapcsolását)
• 100nF kerámia kondenzátor (szűri a nagyfrekvenciás zajokat)
• Helyezze a kondenzátorokat 10 mm-re a szervo tápcsapjaitól

Tömeges kapacitás a teljes PCBA-hoz: Adjon hozzá egy nagy kondenzátort (1000 µF - 4700 µF) a fő tápbemenethez. Ez megakadályozza a kimerüléseket, amikor több szervó egyidejűleg indul.

3. PWM jeltovábbítás

• Legyen a PWM nyomok rövidek és közvetlenek. A hosszú nyomok zajantennaként működnek.
• Kerülje a PWM nyomvonalak párhuzamos futtatását a tápvezetékekkel. Ha szükséges, használjon 90 fokos kereszteződést.
• Adjon hozzá egy 100–470 Ω-os soros ellenállást a PWM kimeneti érintkezőhöz. Ez korlátozza az áramerősséget hiba esetén és csökkenti a csengetést.

4. Szervocsatlakozó elrendezése

A szabványos 3 tűs szervo csatlakozó (jel, VCC, test) meghatározott távolságot igényel:

• Csaptávolság: 2,54 mm (0,1 hüvelyk) vagy 2,7 ​​mm (nagy sűrűségű)
• A csatlakozóblokk NYÁK vastagsága: 1,2-1,6 mm
• Jelzőtüske helye: Általában a belső érintkező (2/3 érintkező)
• Tápellátási sorrend: A GND-nek csatlakoznia kell a VCC behelyezése előtt

A nagy sűrűségű kiviteleknél a szervocsatlakozók közötti 2,7 mm-es távolság lehetővé teszi a kompakt elrendezést, miközben a megbízható csatlakozások megmaradnak.

5. Feszültségszabályozás a Control MCU-hoz

• Használjon külön LDO-t az MCU-hoz, ha ugyanaz a tápellátás táplálja a szervókat. A szervoáram-csúcsok feszültségesést okoznak, ami visszaállíthatja a mikrokontrollert.
• Javasolt szabályozó: 5V vagy 3.3V LDO legalább 200mA kapacitással és 1µF bemeneti/kimeneti kondenzátorokkal.
• Védődióda: Adjon hozzá egy 1N4007-es vagy Schottky-diódát a bemenethez a fordított polaritás elleni védelem érdekében.

6. Zajcsillapítás a motoron (belső szervo PCBA tervezéshez)

Ha olyan PCBA-t tervez, amely egy szervó belsejébe kerül, adjon hozzá zajcsökkentést közvetlenül a motor kapcsain:

• 100nF kerámia kondenzátor közvetlenül a motor kapcsaira forrasztva.
• Csatlakoztassa a negatív kondenzátort a motorházhoz a további árnyékolás érdekében (akár 200 mV-tal csökkenti a zajt).
• Opcionális: Adjon hozzá ferritgyöngyöket a motorvezetékekhez az extrém zajos környezetek érdekében.

7. Áramérzékelés a túlterhelés észleléséhez

A fejlett szervo PCBA-tervek magukban foglalják az áramfigyelést:

• Sönt ellenállás: 0,1Ω-0,5Ω, 1% tolerancia – az áramerősséggel arányos feszültséget hoz létre
• Differenciálerősítő: Erősítés 10-től 20-ig – mérhető szintre erősíti a söntfeszültséget
• ADC bemenet: minimum 10 bit – aktuális adatokat táplál az MCU vezérléséhez

Egy 100 mΩ-os sönt 50 mV-ot termel 500 mA-nél és 150 mV-ot 1,5 A-nél. Egy 5x erősítésű erősítővel ez 250 mV és 750 mV között lesz, amely alkalmas 3,3 V-os ADC bemenetekre.

8. Szigetelés és mechanikai védelem

A belső szervo PCBA kártyákat fizikailag védeni kell:

• Szigetelőszalag: Helyezzen elektromos szalagot a PCBA és a fém szervoház közé. Ez megakadályozza, hogy a forrasztási kötések vagy az alkatrészek vezetékei a házhoz érjenek.
• Konformális bevonat: Kültéri vagy magas páratartalmú alkalmazásokhoz adjon hozzá akril konform bevonatot a korrózió megelőzésére.

Vezérlőjel-generálás (MCU-kód szempontjai)

A megfelelő PWM generálás kritikus fontosságú a jittermentes működéshez. Íme a legfontosabb paraméterek:

PWM konfiguráció

MCU kód példa Pszeudokód

// A munkaciklus kiszámítása 1500 µs impulzushoz
    // PWM periódus = 20 ms, órajel = 1 MHz előskálázó

    pulse_width_us = 1500
    period_counts = 20000 // 20ms mikroszekundumban
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Teszteléskor használjon oszcilloszkópot a PWM jel ellenőrzéséhez. Az impulzus leeső éle elindítja a szervót, hogy leolvassa a pozíciót.

Gyakori hibamódok és -javítások

Fontos megjegyzés a tápfeszültség kapcsolással kapcsolatban:Soha ne kapcsolja ki a szervo földvezetékét, hogy kikapcsolja. Ha a földelés nyitva van, a szervo továbbra is kaphat áramot a PWM jelvezetéken vagy más útvonalakon keresztül, ami 3,2 V-os feszültségcsökkenést és szabálytalan viselkedést eredményez. A VCC vonalat mindig P-csatornás MOSFET-tel vagy relével kapcsoljuk.

RC Servo PCBA GYIK

Az alábbiakban három technikai kérdést találunk, amelyeket gyakran kapunk robotmérnököktől és RC-rendszertervezőktől.

1. kérdés: Miért rándulnak meg véletlenszerűen a szervóim, amikor az egyéni PCBA-mról vezérlem őket ESP32-vel vagy Arduinóval?

V:Szinte biztos, hogy áramzaj-problémája van. Íme a Unixplore Electronics által ajánlott diagnosztikai sorrend:

1. lépés— Ellenőrizze a tápellátást oszcilloszkóppal: Mérje meg az 5 V-os vezetéket közvetlenül a szervo csatlakozónál, miközben a szervo mozog. Ha 200 mV-nál nagyobb hullámzást lát (csúcstól-csúcsig), akkor a szétválasztás nem elegendő.

2. lépés— Tömeges kapacitás hozzáadása: Helyezzen egy 1000 µF és 4700 µF közötti elektrolitkondenzátort a táp bemeneti kapcsokra. A szervomotorok nagy bekapcsolási áramot (3–10-szeres futóáramot) vesznek fel, amikor elindulnak. Tömegkapacitás nélkül a feszültség 4 V alá süllyed, aminek következtében a vezérlő IC visszaáll, vagy szabálytalanul viselkedik.

3. lépés— Különítse el az MCU-t a szervo-tápellátástól: A legrosszabb kivitelek az MCU-t és a szervókat ugyanarról a feszültségszabályozóról működtetik. Használjon két külön szabályozót:

• Egy 5V/500mA LDO az MCU-hoz és a logikához.
• Külön 5V/3A táp (vagy közvetlen akkumulátorcsatlakozás) a szervókhoz.

4. lépés— Adjon hozzá leválasztást minden szervocsatlakozóhoz: Helyezzen egy 100 µF-os elektrolit- és egy 100 nF-os kerámiakondenzátort közvetlenül minden szervocsatlakozó VCC és GND érintkezőire. A kerámia kondenzátor kiszűri a nagyfrekvenciás zajokat a motorkefékből; az elektrolit kezeli az alacsony frekvenciájú áramcsúcsokat.

5. lépés— Ellenőrizze a PWM jel minőségét: oszcilloszkóp segítségével nézze meg a PWM érintkezőt. Ha csengetést (túllövést) lát a felfutó vagy lefutó éleken, adjon hozzá egy 100Ω-os soros ellenállást az MCU érintkezőjéhez. Ez tompítja a jelet és megakadályozza a hamis triggerelést.

A lényeg:A szervo jitter-problémák 90%-a teljesítményfüggő, nem kódfüggő. Először javítsa meg az áramelosztást.

2. kérdés: Hogyan tervezhetek olyan PCBA-t, amely több szervót (8-16 csatornát) vezérel kitörések nélkül?

V:Ez gondos energiaköltségvetést és elrendezés-tervezést igényel. Íme a 16 csatornás szervovezérlő PCBA mérnöki megközelítése.

1. lépés— Számítsa ki a teljes teljesítményigényt:

• Minden szabványos szervo 200-500 mA-t vesz fel normál működés közben.
• A leállási áram csúcsértéke elérheti az 1,5-3 A-t szervónként.
• 16 szervó esetén: 16 × 1,5 A = 24 A csúcspotenciál-felvétel.

2. lépés— Tervezze meg az áramelosztást:

• Fő tápbemenet: Használjon legalább 30A névleges 5V–6V tápfeszültséget.
• Bemeneti csatlakozó: XT60 vagy csavaros csatlakozó (nem kis 2 tűs fejléc).
• Fő teljesítménynyomok: 8–10 mm széles, 2 uncia rézzel, vagy használjon külön tápsíkot a 2. rétegen.
• Gyári sínek: 15 A feletti áramok esetén adjon hozzá réz gyűjtősínt, vagy használjon külső vezetékeket.

3. lépés— A fokozatos energiaelosztás megvalósítása:

• Vezesse a vastag erőnyomokat (5 mm+) egy központi elosztóponthoz.
• Ettől a ponttól kezdve futtasson külön 1,5 mm-es nyomvonalakat minden szervo csatlakozóhoz.
• Adjon hozzá egy 470 µF-os kondenzátort minden szervo csatlakozóhoz (elosztott kapacitás, ne csak egy nagy sapka a bemeneten).

4. lépés— Használjon optikai leválasztást a jelvezetékekhez (speciális):

• Ipari vagy nagy zajú környezetben izolálja a PWM jeleket optocsatolókkal (pl. 4N35 vagy PC817).
• Ez megakadályozza, hogy a motorzaj visszacsatoljon az MCU-ba, és visszaállítást okozzon.
• Az izolált kialakítások külön teljesítménytartományt igényelnek (MCU oldal és szervo oldal).

5. lépés- Áramkorlátozás vagy lágyindítás hozzáadása:

• Használjon lágyindító áramkörrel ellátott MOSFET-et a szervo teljesítményének 10 ms-ról 50 ms-ra való felfutására.
• Ez megakadályozza, hogy mind a 16 szervó kezdeti indítása összeomolja az ellátást.
• Alternatív megoldásként sorban kapcsolja be a szervókat (5 ms késleltetés között).

6. lépés— PCB réteg verem ajánlás 16+ csatornához:

• 1. réteg: Jel (PWM, visszacsatolás)
• 2. réteg: talajsík (szilárd öntés)
• 3. réteg: tápsík (5V vagy Vservo)
• 4. réteg: Jel vagy másodlagos földelés

Ez a verem minimalizálja a hurokterületet és csökkenti az EMI-t a csatornák között.

3. kérdés: Használhatom ugyanazt a PCBA kialakítást különböző szervómárkákhoz (Futaba, Hitec, Spektrum, általános)?

V:Igen, három fontos kompatibilitási megfontolás mellett.

Megfontolás 1— A PWM jelszabványok következetesek: Minden RC szervó ugyanazt az 50 Hz-es PWM szabványt használja 1–2 ms-os impulzusokkal. A PCBA PWM generálási logikája univerzálisan működik.

Megfontolás 2— A teljesítményigény jelentősen eltér:

A PCBA-t a használni kívánt legnagyobb áramerősségű szervóra kell tervezni. Csatornánként 2A folyamatos és 5A-es csúcsra tervezett kialakítás a legtöbb szabványos és nagy nyomatékú szervo lefedésére.

Megfontolás 3- Csatlakozó kompatibilitás:

• A legtöbb szervó szabványos 3 tűs anyafejet használ 2,54 mm-es (0,1 hüvelyk) távolsággal.
• A jelcsap helye márkánként eltérő:
  • Futaba: A jel a legbelső tű (2. érintkező)
  • Hitec és Spektrum: A jel típustól függően az 1. vagy a 3. érintkező
• Tervezze meg PCBA-ját világosan megjelölt kivezetésekkel (S, +, –). Használjon 3 érintkezős csatlakozódugót (mint egy szabványos szervo hosszabbító kábel), így bármelyik szervo közvetlenül csatlakoztatható.

Megfontolás 4— A belső szervo PCBA (a szervón belül) nem cserélhető: Ha a szervoház belsejébe kerülő belső PCBA-t tervezi (az eredeti vezérlőkártya helyére), ez márkaspecifikus. A különböző szervók eltérőek:

• Potenciométer ellenállásértékek (5kΩ vs 10kΩ)
• Motorméretek és áramerősségek
• A mechanikus rögzítési furatok helyei
• A tok méretei

Belső PCBA tervezéshez fordítsa vissza az eredetit, vagy szerezze be az adott szervómodell részletes specifikációit. A külső meghajtó PCBA-tervek (a szabványos szervocsatlakozókhoz csatlakozó kártya) esetében a kompatibilitás kiváló az összes főbb RC-márkával.

Az RC szervo PCBA tesztelése

Mielőtt jóváhagyná a tervezést a gyártáshoz, futtassa ezt az öt tesztet:

Összegzés: Megbízható RC szervo PCBA tervezése

A robusztus RC szervo PCBA-t öt mérnöki döntés határozza meg:

1. Megfelelő térfogati kapacitás(1000 µF – 4700 µF) a fő tápbemeneten.
2. Külön teljesítménytartományokMCU-hoz (LDO szabályozott) és szervókhoz (közvetlen akkumulátoros vagy nagyáramú szabályozó).
3. Csillagföldeléskülön táp- és jelföld visszatéréssel.
4. Lecsatoló kondenzátorokminden szervo csatlakozónál (100 µF elektrolit + 100 nF kerámia).
5. Megfelelő PWM jelkondicionálássoros ellenállásokkal és rövid nyomvonalakkal.

Több szervós kialakításhoz (8+ csatorna) használjon 4 rétegű PCB-t dedikált tápellátással és földelési síkokkal. Belső szervo PCBA-tervek esetén adjon hozzá motorzaj-elnyomást (100 nF a motorkapcsokon) és szigetelőszalagot a ház rövidzárlatának elkerülése érdekében. Ezek a gyakorlatok következetesen rezgésmentes működést és hosszú távú megbízhatóságot biztosítanak mind az RC, mind a robotikai alkalmazásokban.

Miért a Unixplore Electronics?

• 20 évA beágyazott rendszerek és a PCB tervezési tapasztalatok – az útmutatóban leírt minden hibamódot láttunk és megoldottunk.
• Gyártásban bevált kivitelek— elrendezési szabályainkat és vizsgálati módszereinket kereskedelmi RC és robotikai termékekben használják.
• Teljes körű szolgáltatás— a koncepciótól és a vázlatrajztól az elrendezésig, a prototípus-készítésig és a kötetgyártásig.
• Átlátszó tervezés— megosztjuk a specifikációkat, szabályokat és tesztfeltételeket, hogy pontosan tudja, mit kap.
• Globális alkatrészbeszerzés— mi kezeljük a darabjegyzék-optimalizálást és a beszerzést, hogy ellenőrzés alatt tartsuk költségeit.
