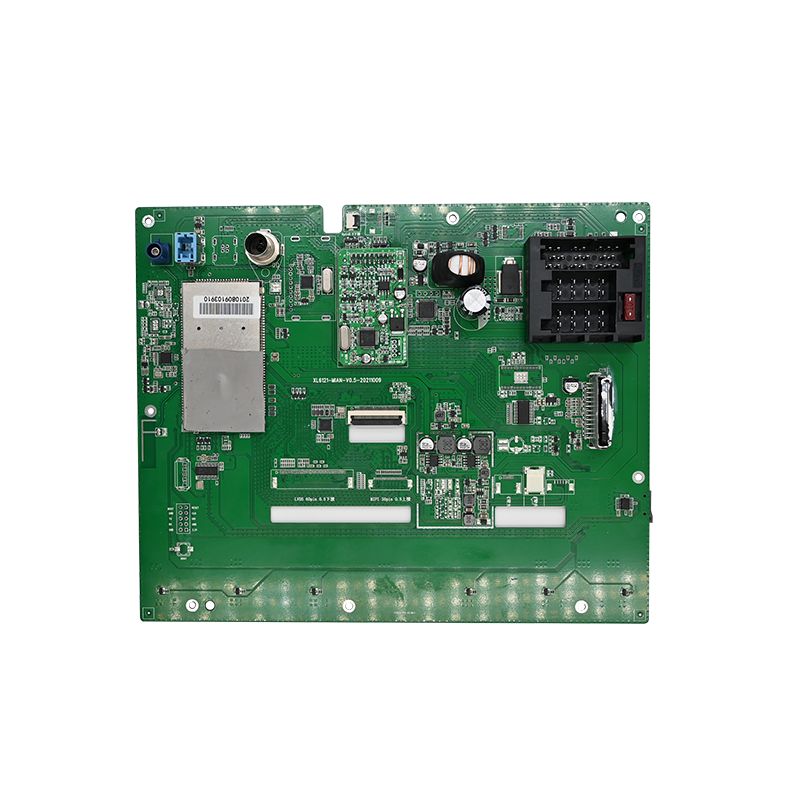

A Dash Cam PCBA alapvető minőségi előírásai

Határozza meg ezeket a paramétereket az alkatrészek beszerzése előtt. Minden döntés a hő- és vibrációs követelményekből fakad.

Működési környezet autóipari használatra

Hőgazdálkodási költségvetés

Kritikus: Csökkentse az összes elektrolitkondenzátort 50%-os névleges feszültségre 105°C-on. Az 5 V-os sín 6,3 V-os sapkája 6 hónapon belül meghibásodik.

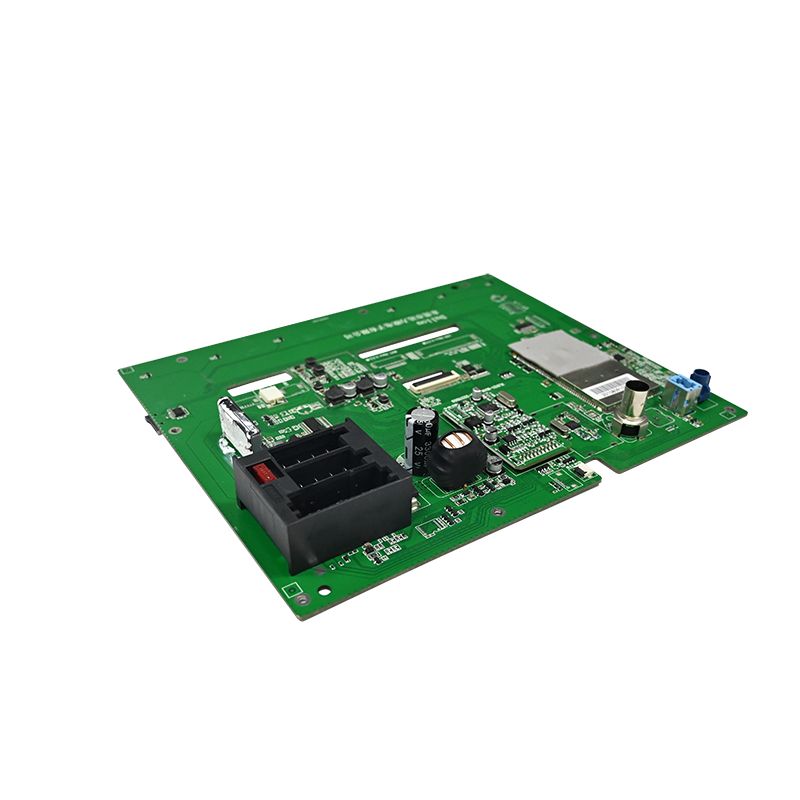

Alkatrészek kiválasztása a kiváló minőségű Dash Cam PCBA-hoz

A jó minőség az autóipari minőségű alkatrészekkel kezdődik. A fogyasztói minőségű alkatrészek helyszíni hibákat okoznak.

Képérzékelő és lencse szerelvény

Kerülje a redőnyérzékelők használatát globális visszaállítás nélkül. A gyors mozgás ferdeséget okoz, ami olvashatatlanná teszi a lemezeket.

Processzor és memória architektúra

Megbízhatósági szabály: Használjon külön LDO-t a DDR memória referenciafeszültségéhez (VREF). Ha ellenállásosztón keresztül a VDD-hez köti, 70°C feletti bitátfordulást okoz.

Tápellátási lánc (legkritikusabb)

A műszerfalkamerás PCBA itt jobban meghibásodik, mint bárhol máshol.

Szúrjon be 200 mVpp hullámzást 100 kHz-en a 12 V-os bemenetre. A videóban nem jelenhetnek meg vízszintes sávok.

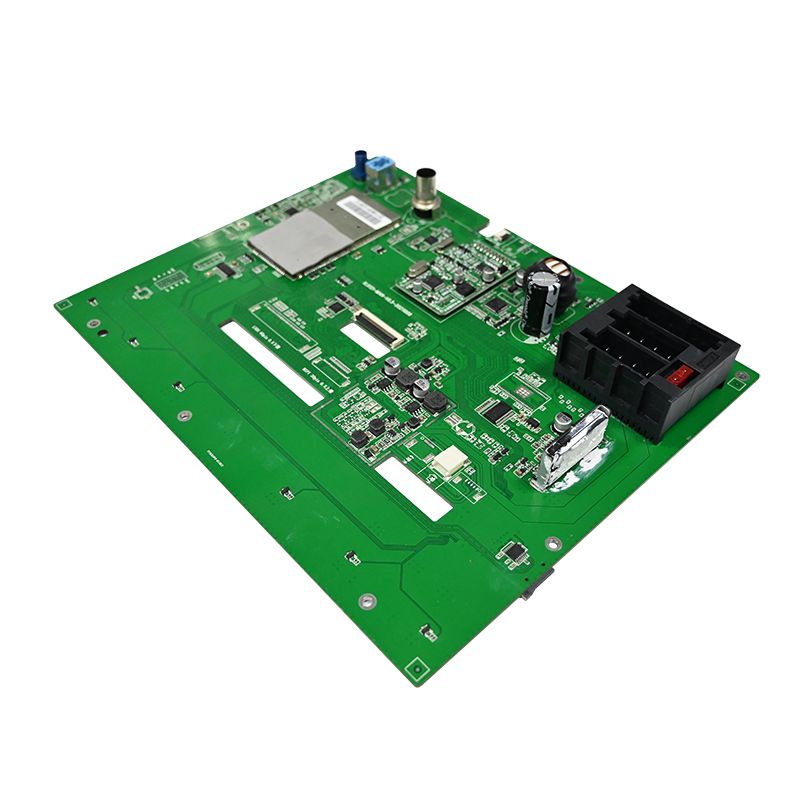

PCBA elrendezés a jelintegritás és a hőterjedés érdekében

Az elrendezés határozza meg, hogy a műszerfalkamerás PCBA megbízhatóan rögzít-e, vagy elakad-e a forgalomban.

Rétegveremre vonatkozó ajánlás (minimum 6 réteg)

Kritikus útválasztási szabályok

DDR3L nyomok – 50Ω ±10% impedancia, 8. csoport nyomvonalai 0,5 mm-es hosszon belül
MIPI CSI (érzékelő az SoC-hez) – differenciálpárok, hossz eltérés < 0,2 mm
SD-kártyanyílás – 22Ω-os sorozatú ellenállások az SoC közelében a túllövés szabályozásához
Kristály (27 MHz) – védőgyűrű földelt átmenetekkel, alatta nincs tápsík

Gyártási folyamatszabályozás a következetesség érdekében

A kiváló minőségű műszerfalkamerás PCBA minden vonalon statisztikai folyamatvezérlést (SPC) igényel.

Forrasztópaszta és újrafolyatás

Optikai és röntgen vizsgálat

AOI (automatizált optikai) – ellenőrzi az alkatrészek polaritását, a forrasztóhidakat, az emelt vezetékeket
AXI (X-ray) – kötelező a BGA-csomagokhoz (SoC és DRAM). Üres arány labda alatt < 25%
ICT (in-circuit test) – ellenőrzi a tápsíneket, az órákat, és visszaállítja a jeleket a firmware felvillanása előtt

Érvényesítési tesztek tömeggyártás előtt

Minden műszerfalkamerás PCBA-tervnek át kell mennie ezen a hat teszten.

GYIK – Gyakori kérdések a Dash Cam PCBA minőségével kapcsolatban

1. kérdés: Miért hibásodik meg sok műszerfalkamerás PCBA 6 hónapos parkolási mód után?
V: Az elsődleges hiba a szuperkondenzátor vagy az akkumulátor leromlása a nagy melegben végzett folyamatos felültöltés miatt. A parkolási mód napi 12+ órán keresztül aktívan tartja a PCBA műszerfalat 60-80°C szélvédő hőmérséklet mellett. Három konkrét hiba fordul elő:
1. Szuperkondenzátor ESR-emelkedés – A szabványos 2,7 V/10 F sapkák 50 mΩ-ról 1 Ω fölé növelik az egyenértékű soros ellenállást 2000 óra 70°C-on eltöltött idő után. Ez megakadályozza, hogy a fájl végső öblítése a gyújtás kikapcsolásakor. Használjon 85°C-os, kezdeti ESR < 30 mΩ-os autóipari szupersapkákat.
2.LDO hőleállítás – A 3,3 V-os LDO mozgásérzékelést biztosít parkolás közben. Dedikált buck-átalakító nélkül (90%-os hatékonyság vs. 60%-os LDO-nál) a csatlakozási hőmérséklet meghaladja a 125°C-ot. Váltson szinkron bakira szórt spektrummal.
3. RTC elemszivárgás – A gombelemes tartalék elemek (CR1220) 80°C felett szivárognak az elektrolitból, ami a közeli nyomokat korrodálja. Cserélje ki egy 0,1 F-os szuperkondenzátorra az RTC biztonsági mentéshez – nincs szivárgásveszély.
Mindig ellenőrizze a parkolási módot hőkamerával 4 óra elteltével 50°C-os sütőben.

2. kérdés: Hogyan befolyásolja a PCBA-komponensek elhelyezése az éjszakai videó minőségét a műszerfalon?
V: Az alkatrészek elhelyezése befolyásolja az elektromos zaj csatolását a képérzékelő analóg táp- és órajelébe. Három elhelyezési szabály közvetlenül érinti az éjszakai felvételeket:
A kapcsoló szabályozókat tartsa 30 mm-re az érzékelőtől – A DC-DC konverter 2 MHz-es hullámzása az érzékelő 2,8 V-os analóg sínjéhez kapcsolódik, ha a nyomok párhuzamosan futnak. Mérjen spektrumanalizátorral – minden -85 dBV feletti inger a pixel órajel frekvenciájánál függőleges sávokat hoz létre gyenge fényviszonyok mellett.
A digitális I/O elkülönítése a MIPI sávoktól – az SD-kártya adatvonalai (max. 200 MHz-es harmonikusok) a differenciális MIPI órajelbe sugároznak, ha a szomszédos rétegekre irányítják őket. Adjon hozzá egy földelt kerítést az SDIO és MIPI régiók közé.
Helyezze a leválasztó sapkákat az érzékelőtől 1 mm-en belülre – A 4,7 µF-os kerámia kupak mindegyik táptüskénél elnyeli a nagyfrekvenciás zajt. A 2 mm-nél távolabbi sapkák 15 dB-lel növelik a zajt, ami vízszintes csíkokként látható az árnyékokban.
A jól elhelyezett dash cam PCBA tiszta éjszakai videót készít, ahol a rendszámok 5 luxon olvashatók. A rossz elrendezés olyan műtermékeket ad hozzá, amelyek nem felelnek meg a törvényszéki felülvizsgálatnak.

3. kérdés: Használhatom ugyanazt a műszerfali PCBA-t az első és a hátsó kamerákhoz?
V: Nem, három hardverbeli különbség miatt, amelyeket nem lehet egyedül firmware-rel feloldani:
Az objektív fókusztávolsága – Az elülső kamerák végtelenbe fókuszálnak (3 méter a horizontig). A hátsó kameráknak közeli fókuszra van szükségük (0,5 méter a lökhárítóig) a ferdehátú belső térben. Az objektívcső magassága 1,2 mm-rel különbözik. Egy általános PCBA állítható lencsetartóval többe kerül, mint két dedikált kivitel.
A képérzékelő tájolása – Az elülső kamerák függőlegesen vannak felszerelve. A hátsó kamerákat gyakran fejjel lefelé szerelik fel (a burkolat az üveghez). Az érzékelő felülről lefelé olvassa a pixeleket. A kép digitális megfordítása 1 képkockás késleltetést (33 ms 30 fps-nél) növeli, ami szinkron eltérést okoz a kétcsatornás felvételeknél. A hardver átfordítása regiszteren keresztül különböző érzékelőkonfigurációs fájlokat igényel.
Termikus környezet – A hátsó szélvédő 30%-kal kevesebb napsugárzást kap, mint az első. Előfordulhat, hogy egy elöl optimalizált, agresszív fojtószeleppel rendelkező PCBA soha nem kapcsol be a hátsó hűtéshez, ami a kondenzátorok elöregedéséhez vezet. Két éves működés azt mutatja, hogy az első egység meghibásodik, mielőtt a hátsó.
Ehelyett tervezzen egy közös alaplapot két mezzanine érzékelőlappal. Az alapműszerfal-kamerás PCBA tartalmazza a processzort és a tápellátást. Minden érzékelőlapnak saját lencsetartója, tájolási tűi és hőpárna vastagsága van. Ez a megközelítés csökkenti az összes SKU-t, miközben megőrzi a képminőséget.

Termelési hozamcélok a jó minőség érdekében

A jó minőségű, műszerfalkamerás PCBA három éven át túléli a napi hőmérséklet-ingadozásokat, rezgéseket és feszültségtranzienseket. Tervezés autóipari leértékeléssel, validálás hőképalkotással, és minden gyártási tétel auditálása. Ez a megközelítés olyan műszerfalakat biztosít, amelyek megragadják a fontos pillanatot.
