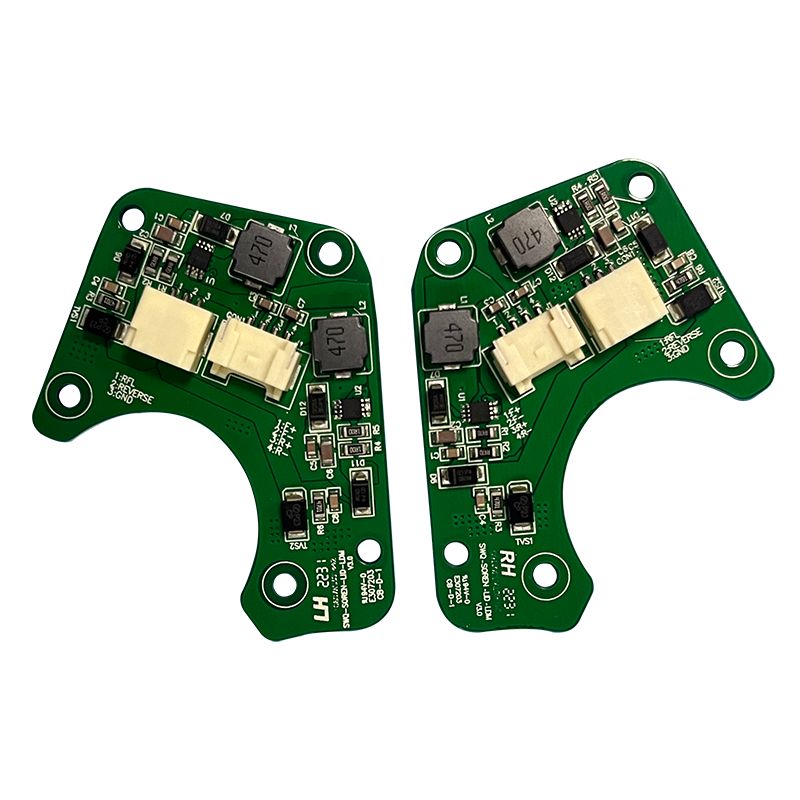

Gépkocsi PCBA: szisztematikus tervezés a megbízhatósági pillérektől a hibamentes gyártásig

A modern autó mélyreható átalakuláson megy keresztül „mechanikai termékből” „mobil intelligens terminálsá”. Ebben az evolúcióban a nyomtatott áramköri egység (PCBA) – mint az elektronikus vezérlőegységek (ECU) fizikai hordozója és elektromos összekapcsolási magja – a jármű teljesítményének, biztonságának és működési határainak kritikus meghatározójává vált. A fogyasztói elektronikával ellentétben,Gépkocsi PCBAextrém környezetben működik, amelyet magas hőmérséklet, erős hőciklus, intenzív vibráció, nedvesség és elektromágneses interferencia jellemez. Tervezése és gyártása tehát egy szigorú tudományos rendszert alkot, amely magában foglalja az alkatrészek kiválasztását, a folyamatirányítást és a teljes életciklusra kiterjedő minőségi nyomon követhetőséget.

I. Szigorú felső szintű szabványok: Az AEC-Q és az IATF 16949 által épített minőségi árok

Az autóipari PCBA megbízhatósága nem az egyetlen szakaszban történő megerősítésből fakad, hanem egy felülről lefelé irányuló kötelező szabványosítási rendszerben gyökerezik. Ezek közül az AEC-Q sorozat és az IATF 16949 minőségirányítási rendszer alkotja a két sarokkövet.

Az Automotive Electronics Council által létrehozott AEC-Q szabványok szigorú vizsgálati küszöbértékekkel adják meg az alkatrésztanúsítási előírásokat a különböző alkatrésztípusokhoz. Az AEC-Q100 például az integrált áramkörökre (IC-kre) összpontosít, és megköveteli, hogy átmenjenek olyan teszteken, mint a hőmérséklet-ciklus, az elektromigráció és a hibaelemzés. Az AEC-Q200 a passzív alkatrészeket (kondenzátorokat, ellenállásokat stb.) célozza meg, hősokk-, pára- és rezgésteszteknek vetve ki őket, hogy biztosítsa teljesítményük stabilitását széles hőmérsékleti tartományban, -40°C és +125°C között (és tovább). Bármely alkatrész, amely nem teljesítette az AEC-Q tanúsítványt, jelentős akadályokba ütközik a főbb gépjármű-ellátási láncokba való belépés előtt.

A gyártási rendszerek szintjén az IATF 16949:2016 felváltotta az ISO/TS 16949 szabványt, mint az autóipar egyetlen minőségirányítási szabványát. Alapvető feladata az öt alapvető eszköz (APQP, PPAP, FMEA, MSA, SPC) kötelező megvalósítása a zárt hurkú minőségi architektúra létrehozása érdekében. Pontosabban:

• Az APQP (Advanced Product Quality Planning) megköveteli a DFM (Design for Manufacturability) felülvizsgálatot a tervezési szakaszban, hogy proaktív módon elkerülhetőek legyenek az esetleges hibák, például a 0201-es kis alkatrészek „sírkövezése” vagy a BGA (Ball Grid Array) betét tervezési hibái.

• A PPAP (Production Part Approval Process) előírja, hogy a kritikus minőség (CTQ) jellemzőinek folyamatképességi indexének (Cpk) ≥ 1,67-nek kell lennie, ami azt jelenti, hogy a folyamatképességnek messze meg kell haladnia az általános ipari szabványokat.

• Az FMEA (Failure Mode and Effects Analysis) szisztematikusan felméri az SMT (Surface Mount Technology) vonalak lehetséges meghibásodási módjainak kockázati prioritási számát (RPN), például a forrasztópaszta elégtelenségét vagy a BGA üregeit, és kötelező korrekciós intézkedéseket hajt végre a magas RPN-értékű elemeknél.

A tervezés és a folyamat kettős biztosítása: a termikus, mechanikai és kémiai kihívások kezelése

Az autóipari PCBA-k fizikai kihívásai három területre összpontosítanak: hőkezelésre, mechanikai igénybevételre és környezeti korrózióra. Ez együttműködésen alapuló innovációt igényel mind a tervezési, mind a gyártási folyamatokban.

1. Hőgazdálkodás és anyagválasztás A motorterek vagy az akkumulátorcsomagok közelében elhelyezett PCBA-knak tartósan magas hőmérsékletet kell elviselniük. A termikus hibák mérséklése érdekében a tervezők előnyben részesítik a magas Tg-t (üvegesedési hőmérséklet ≥ 170 °C) FR-4 anyagokat vagy poliimidet tartalmazó aljzatokat, amelyek megakadályozzák a PCB meglágyulását és deformálódását hő hatására. A nagy teljesítményű alkatrészeknél a fémmagos PCB-ket (MCPCB) vagy a hűtőbordákkal kombinált hőátmeneteket vezetik be a hőelvezetési útvonalak optimalizálása érdekében. Ezenkívül a PECVD (Plasma-Enhanced Chemical Vapor Deposition) plazmabevonatok – mivel termikusan átlátszóak – molekuláris szintű védelmet kínálnak a hőelvezetés akadályozása nélkül, így különösen alkalmasak kompakt, nagy teljesítménysűrűségű alkalmazásokhoz, például tartományvezérlőkhöz.

2. Mechanikus rezgésvédelem és csatlakozás megerősítése A forrasztási kötések kifáradásának elsődleges oka a vibráció. A tervezési irányelvek követik a DFM alapelveit: kerülje a nagy, nehéz alkatrészek feszültségkoncentrációs zónákba helyezését, és az SMT-t részesítse előnyben az átmenő furatokkal szemben a forrasztási kötések feszültségének csökkentése érdekében. A vibrációra érzékeny BGA-csomagoknál az Underfill folyamat – a chip alatti rés kitöltése ragasztóval a feszültség elosztása érdekében – valósul meg. Ez több nagyságrenddel javíthatja az ütközés megbízhatóságát. Ezenkívül a préselhető szabványok, például az IPC-9797A specifikációkat adnak a csatlakozó megbízhatóságára vibrációs környezetben.

3. Konform bevonat és korrózióvédelem A nedvesség, a sópermet és a vegyi szennyeződések hosszú távú korróziós veszélyt jelentenek a PCBA-ra. A konformális bevonat szelektív felhordása bevett gyakorlat. Az érzékelők vagy a nagyfrekvenciás jelkapcsolatok esetében azonban a hagyományos bevonatok befolyásolhatják a jel integritását, vagy növelhetik a hőellenállást. Ilyen esetekben a nanotechnológián alapuló molekuláris szintű bevonatok (pl. a P2i plazmabevonatai) kiváló megoldást kínálnak, és az impedancia jellemzőinek megváltoztatása nélkül biztosítanak páralecsapódás elleni védelmet. A nagy sűrűségű BGA régiók esetében az AXI (Automated X-ray Inspection) segítségével figyeli a forrasztási arányt (általában 25%-nál kisebbnek kell lennie), hogy megakadályozza, hogy az üregek korrózió vagy repedések terjedésének forrásaivá váljanak.

Hibamentes gyártás: zárt hurkú 3D SPI-től a MES-ig teljes nyomon követhetőség

Az autóipari PCBA-gyártás alapvető célja a „nulla hiba” megközelítése. Ezt a célt nagymértékben automatizált ellenőrzéssel és valós idejű folyamatvezérléssel érik el.

A kritikus SMT szakaszban – a forrasztópaszta nyomtatásában – a statisztikák azt mutatják, hogy a hibák 60–70%-a a nyomtatási eltérésekből ered. Ennek megoldására a vezető gyártósorok a 3D SPI-t (Three-Dimensional Solder Paste Inspection – háromdimenziós forrasztópaszta-ellenőrzés) alkalmazzák, amelyhez a nyomtatóhoz kapcsolt, zárt hurkú visszacsatoló rendszer kapcsolódik. Amikor az SPI trendeltérést észlel a forrasztópaszta térfogatában vagy magasságában, a rendszer manuális beavatkozás nélkül automatikusan finomhangolja a gumibetét nyomását vagy a stencilleadási sebességet. Ez a mechanizmus a kritikus paraméterek Cpk értékét stabilan 1,67 felett tartja. A következő szakaszokban:

• Az AOI (Automated Optical Inspection) rögzíti a vizuális hibákat, például az alkatrészek elmozdulását és az áthidalást.

• Az ICT (In-Circuit Testing) szondaérintkezőket használ az elektromos hibák, például rövidzárlatok és ellenállástűrések gyors kiszűrésére.

• Az FCT (Functional Circuit Testing) a valós működési feltételeket szimulálja (pl. 12V/24V teljesítményingadozások), hogy ellenőrizze a PCBA funkcionális integritását.

Lényeges, hogy a végpontok közötti nyomon követhetőség nem alku tárgya. Az IATF 16949 előírása szerint a Manufacturing Execution System (MES) az egyes komponensek tételszámát, elhelyezési paramétereit, visszafolyási hőmérsékleti profiljait és még a röntgenképeket is a PCBA végső lézergravírozott egyedi UID-jéhez köti. Területi hiba esetén a teljes termelési előzmények 60 másodpercen belül visszakereshetők, lehetővé téve a pontos elszigetelést és a kiváltó ok elemzését. Ez a nyomonkövetési képesség egyre fontosabb a "javításhoz való jog" szabályozásának támogatásához is.

Alkalmazások rétegezése és rendszerintegráció

Az autóipari PCBA-alkalmazások több területet ölelnek fel, a karosszéria-vezérléstől és a hajtáslánctól az intelligens pilótafülkéig és az autonóm vezetésig. Minden forgatókönyv külön prioritásokat ír elő:

• Body Domain (BCM, Body Control Module): Kiemeli az I/O-vezérlést és az alacsony energiafogyasztást, a költségérzékenység pedig kiegyensúlyozott védelmi intézkedéseket igényel.

• Erőátviteli és biztonsági tartományok (ABS/ESP, blokkolásgátló fékrendszer/elektronikus stabilitási program): Rendkívül nagy reakciósebességet és extrém környezeti toleranciát igényelnek, ami kiváló minőségű AEC-Q100 IC-ket és megerősített redundancia kialakítást tesz szükségessé.

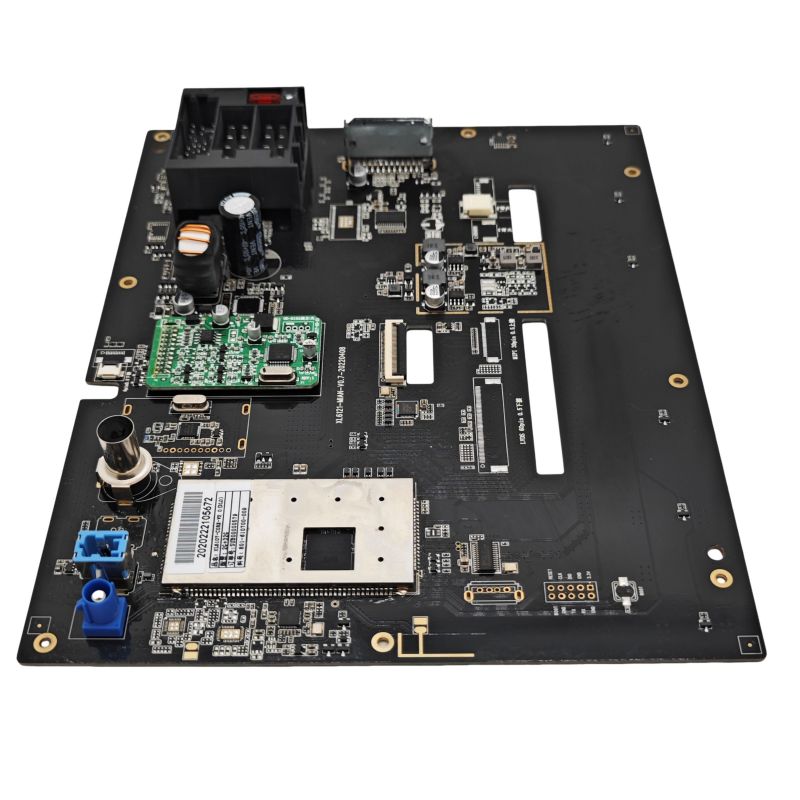

• Infotainment Domain: A nagy sebességű jelátvitelt (pl. HDMI, LVDS) és az elektromágneses kompatibilitást (EMC) részesíti előnyben, gyakran HDI-t (High-Density Interconnect) vagy merev-flex technológiát alkalmaz a jel integritásának optimalizálása érdekében.

Gépkocsi PCBAlényegét tekintve a determinizmus tudománya. Szigorú szabványokat állapít meg az AEC-Q és az IATF 16949 révén a megbízható gének kiszűrésére a forrásnál; Speciális tervezésekkel és hővel, vibrációval és korrózióval szembeni ellenálló képességgel ruházza fel a hardvert a zord környezetekkel szemben; és zárt hurkú SPC, AOI/röntgenvizsgálat és MES nyomon követhetőség révén zárja le a szinte nulla hibamentes folyamatkonzisztenciát a tömeggyártásban. Ahogy az autóipari E/E (elektromos/elektronikus) architektúrák a központi számítási platformok felé fejlődnek, a PCBA-nak nemcsak nagyobb számítási sűrűséget kell alkalmaznia, hanem a funkcionális biztonsági keretrendszeren belül (ISO 26262) is el kell érnie a redundanciát és a meghibásodások kiszámíthatóságát. A technológiai innováció ezen a területen továbbra is biztonságosabb, intelligensebb és megbízhatóbb távlatok felé tereli az autóipart.
