Földelési buktatók és csavartörmelékek elkerülése: Tervezési irányelvek a nagy megbízhatóságú motorvezérlő PCBA-khoz

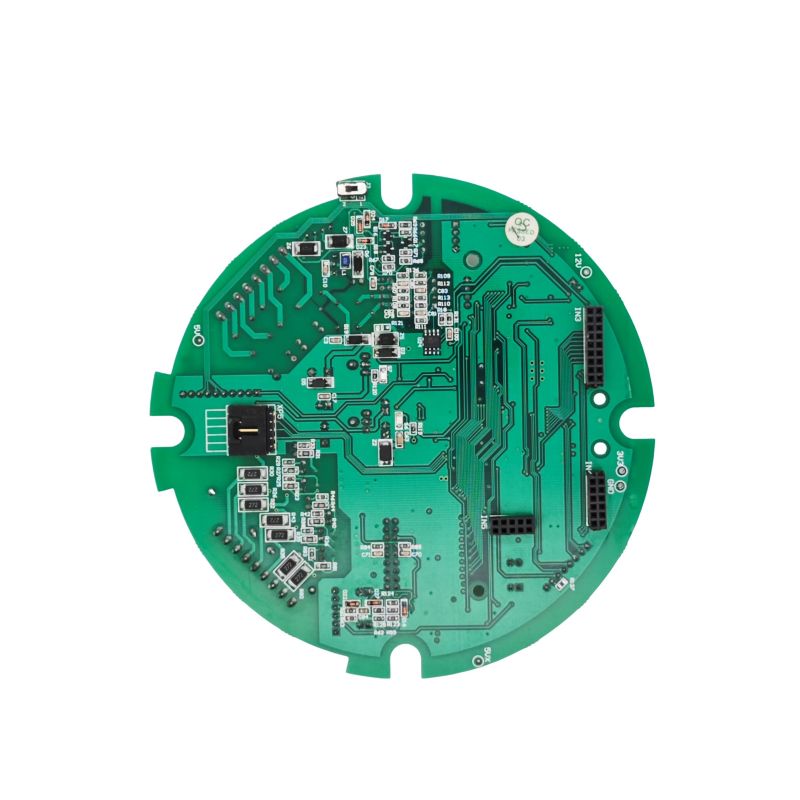

Motorvezérlő PCBA (Printed Circuit Board Assembly) a precíziós mozgásvezérlés alapvető eszköze az ipari automatizálás, a robotika, az új energetikai járművek és az intelligens háztartási készülékek területén. Ez a gyakorlati útmutató összefoglalja az architektúra kiválasztásából, a PCB-elrendezésből, az összeszerelésből és az ellenőrzésből származó kulcsfontosságú ismereteket, segít a mérnököknek és a termékmenedzsereknek elkerülni a gyakori buktatókat, és biztosítja a zökkenőmentes átmenetet a prototípusról a nagy volumenű gyártásra.

1. Tervezési fázis: Építészet és alkatrész kiválasztása

1.1 Egyedi vs. Standard megoldások

A projekt indításakor mérlegelje, hogy egyéni PCBA-t vagy már készen kapható szabványos modult szeretne-e alkalmazni. Míg az egyedi PCBA magasabb előzetes NRE (Non-Recurring Engineering) költségekkel jár, lehetővé teszi az optimalizálást bizonyos motortípusokhoz (például BLDC, léptetőgép vagy szervo) és precíz teljesítménycélokat (például a sebesség/nyomaték pontossága ±0,5%-on belül). Az egyedi megoldások emellett kiemelkedő rendszerintegrációs hatékonyságot (gyakran 95%-ot is meghaladó) és hosszú távú megbízhatóságot kínálnak zord üzemi körülmények között is.

1.2 Alaplapkakészlet és topológia kiválasztása

• Processzor: A 32 bites MCU dedikált motorvezérlő perifériákkal (pl. ARM Cortex-M4 mag) erősen ajánlott az olyan számításigényes algoritmusok kezelésére, mint a Field-Oriented Control (FOC), valós idejű válaszadás.

• Driver és Power Stage:

• A magas szintű integrációjú tervekhez válasszon teljesen integrált BLDC illesztőprogram-IC-ket (pl. TI MCF831xC sorozat), amelyek egyesítik a kapumeghajtókat és a teljesítmény-FET-eket. Ez leegyszerűsíti a külső áramköröket, de megköveteli a gondos leválasztást – legalább öt kritikus kondenzátort (VM-PGND, CPH-CPL stb.) kell elhelyezni az adatlapon a stabil működés érdekében.

• Nagy teljesítményű alkalmazásokhoz (pl. >50A) előnyben részesítik a különálló MOSFET-eket/IGBT-ket dedikált kapumeghajtókkal. Fontolja meg a szélessávú eszközöket (SiC vagy GaN) a magasabb kapcsolási frekvenciák és a kisebb veszteségek elérése érdekében.

2. PCB elrendezés: A zajelnyomás és a hőkezelés művészete

A motorvezérlő kártya eredendően vegyes jelű és energiaigényes egység. A rossz elrendezés az EMC-hibák és a térbeli visszatérések fő oka.

2.1 Áramkör felosztási és földelési stratégia (kritikus)

Aranyszabály: Fizikailag le kell választani a tápföldet a jel földelésétől.

• Zónák: Ossza fel a PCB-t három különálló régióra:

• Zajos zóna: Tápinverter, relék és kapumeghajtó hurkok.

• Digitális zóna: MCU, kommunikációs interfészek (CAN, UART, SPI).

• Analóg zóna: Áram/feszültség érzékelés, kódoló/rezolver bemenetek. Tartsa távol a nagyfrekvenciás PWM nyomokat az érzékeny analóg visszacsatolási útvonalaktól.

• Földelés megvalósítása:

• Használjon egypontos földelést vagy osztott földsíkot.

• Csatlakoztassa a digitális és analóg földelést egyetlen ponton az ADC referenciatüske közelében.

• Válassza le a táptestet (zajos), és csatlakoztassa a rendszer csillag-föld pontjához egy alacsony impedanciájú úton, megakadályozva, hogy a nagy tranziens áramok megsértsék a vezérlőjeleket.

• Halmozási javaslat: A 4 rétegű tábla ideális, ha a költségvetés megengedi. Használjon dedikált földelő rétegeket az elsődleges alkatrész oldala mellett, hogy alacsony induktivitású visszatérési útvonalakat és belső árnyékolást biztosítson. A 2 rétegű kialakításoknál alkalmazzon kiterjedt talajáradást, és tartsa a lehető legrövidebb és szélesebb áramvonalakat.

2.2 Teljesítményhurkok és hőelvezetés

• Nyomkövetési szélesség és hurokterület: Az egyenáramú busznak és a háromfázisú kimeneti nyomvonalaknak rövidnek és szélesnek kell lenniük, hogy ellenálljanak a magas di/dt-nek. A kapu-meghajtó jelpároknak párhuzamosan és közel kell futniuk a megfelelő MOSFET-forrás kivezetéseihez a parazita induktivitás minimalizálása érdekében.

• Hőkezelés: Használjon hőátvezetőket, hogy hatékonyan vezesse a hőt az áramellátó eszközöktől a belső réz síkokhoz vagy az alsó réteg hűtőbordákhoz. Alkalmazza a forrasztómaszk nyílásait (rézzel védett) a nagyáramú utakon, hogy lehetővé tegye a kiegészítő hűtőborda rögzítését.

3. Összeszerelés és gyártás: figyelmen kívül hagyott, de kritikus részletek

3.1 Az ellátási lánc rugalmassága a darabjegyzék-tervezésben

A BOM (Bill of Materials) véglegesítése előtt végezze el a szállítási kockázatértékelést a hosszú vezetékes tételek, például az MCU-k és a kommunikációs adó-vevők esetében. Ahol lehetséges, foglaljon le egy tűvel kompatibilis alternatív lábnyomokat az elrendezésben, hogy elkerülje a gyártási leállásokat az egyforrás szállítóinak megszakadása miatt.

3.2 A csavarrögzítés tisztasága (gyakori, de figyelmen kívül hagyott meghibásodási mód)

A motorvezérlő PCBA összeszerelése során a csavarok által szállított fémtörmelék rejtett gyilkos, amely rövidzárlatot és szigetelésromlást okoz.

• Kockázat: A vibráló csavaros adagolókból származó fémrészecskék a nagy sűrűségű IC érintkezőkre vagy a szomszédos nyomok közé eshetnek, ami időszakos meghibásodásokhoz vagy azonnali rövidzárlathoz vezethet bekapcsoláskor.

• Ellenintézkedések:

• Cserélje le a hagyományos vibrációs táladagolókat lépcsős adagolókra, hogy minimalizálja a súrlódás okozta részecskeképződést.

• Közvetlenül a rögzítési lépés előtt vezessen be egy vákuumos poreltávolító állomást.

• Használjon intelligens elektromos csavarhúzókat valós idejű nyomaték- és szögfigyeléssel, hogy megakadályozza az alulnyomatékot (lebegést) vagy a menetcsupaszodást.

4. Tesztelés és érvényesítés: túl a "Does It Spin?"

1. Funkcionális teszt (FCT): Terhelt körülmények között ellenőrizze a túláram- és túlmelegedés elleni védelem válaszidejét – például győződjön meg arról, hogy a meghajtó leállítása <10 µs-on belül elindul. Érvényesítse a dinamikus teljesítménylecsökkentési logikát is a feszültségesések során.

2. Az elektromágneses kompatibilitás (EMC) elő-megfelelősége: A vezető és sugárzott kibocsátások (CE/RE) gyakori fájdalompontok. Ha meghibásodás történik, először ellenőrizze, hogy megfelelő névleges TVS-dióda és közös módú fojtó van-e elhelyezve a tápbemeneten, és optimalizálja a PWM kapcsolási fordulatszámát a kapuellenállások beállításával.

3. Hosszú távú megbízhatóság: Végezzen hőciklusos és folyamatos üzemi teszteket a forrasztási kötések integritásának és az alkatrészek leértékelésének ellenőrzésére a maximális környezeti hőmérséklet mellett.

Megbízható tervezéseMotorvezérlő PCBAalapvetően háromszögű kompromisszum az elektromos teljesítmény, a termodinamika és az elektromágneses kompatibilitás között. Minden döntés – az átlátszó áramkör-particionálástól és a fegyelmezett földeléstől a szigorú összeszerelési tisztaság-ellenőrzésig – meghatározza a termék hosszú távú stabilitását kihívásokkal teli ipari környezetben. Az ebben az útmutatóban felvázolt stratégiák végrehajtásával jelentősen csökkentheti a meghibásodási arányt, lerövidítheti a fejlesztési ciklusokat, és javíthatja motorvezérlő rendszerének általános robusztusságát.
