Hogyan fejlődik a Dash Cam PCBA fejlesztés: a chipek kiválasztásától a tömeggyártásig

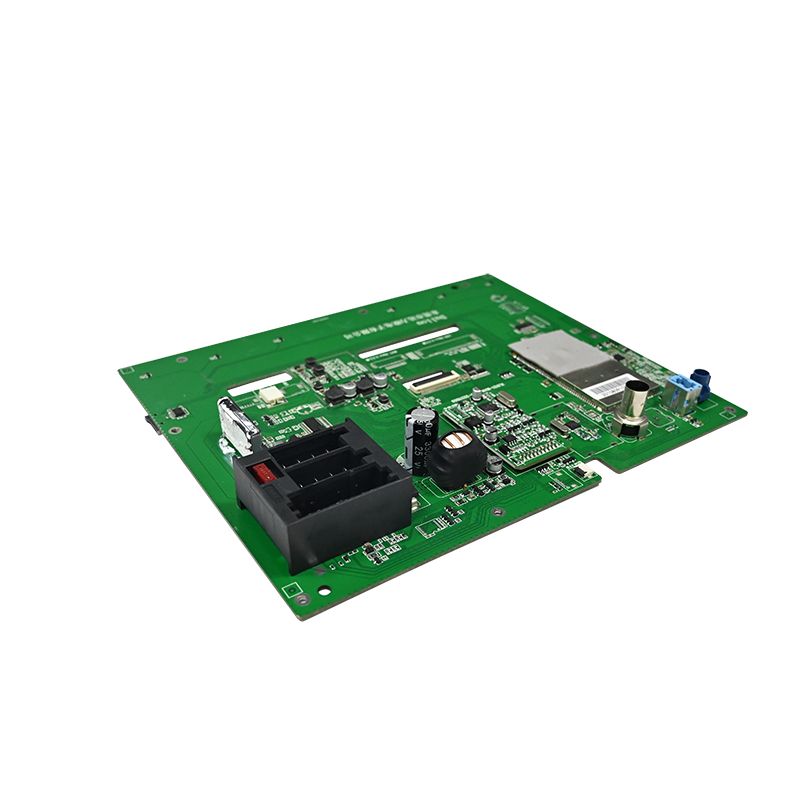

A műszerfalat lényegében nem a lencséje vagy a háza határozza meg, hanem azPCBA(Nyomtatott áramköri lap összeállítás). Tedd rendbe a lapkakészletet és stabilizáld a táblát, és máris megnyerted a csata felét. Valós iparági tapasztalatokból merítve, itt található egy egyszerű útmutató a lapkakészlet kiválasztásáról, az áramkör-tervezésről, a gyártásról és a tesztelésről.

1. Lapkakészlet kiválasztása: Először válassza ki az "Agyat", majd építsen körülötte

A fő processzor a PCBA szíve. Ha ez eldől, az áramkör többi része, a költségek és a teljesítményplafon nagyrészt be van állítva. Jelenleg a mainstream lehetőségek mindegyikének megvannak a maga erősségei:

• Ambarella: Kiváló képfeldolgozásáról, kiváló képminőségéről és magas kódolási hatékonyságáról ismert. Ideális a csúcskategóriás 4K műszerfali kamerákhoz, de a fejlesztés összetett és a darabjegyzék-költségek magasabbak.

• Novatek: A mennyiséget tekintve piacvezető. Kiváló ár-érték arányt kínál, a belépőszinttől a csúcskategóriáig terjedő opciókkal (4K, HDR támogatása). Gyakran a legjobb választás tömegtermékek számára.

• Egyéb (Hisilicon, Allwinner stb.): Meghatározott piacokon vagy költségérzékeny termékeken használják.

Ne csak a felbontást nézd. Mérje fel tényleges igényeit: Támogatja az elülső és a hátsó kettős felvételt? Milyen a teljesítmény gyenge fényviszonyok mellett? ADAS vagy AI funkciókra van szüksége? Ezek határozzák meg a szükséges számítási teljesítményt és az ISP (Image Signal Processor) képességeket.

Miután kiválasztotta a fő processzort, ügyeljen az alábbi kulcsfontosságú perifériákra:

• Energiagazdálkodás: Az autók teljesítménye köztudottan zajos (9V–16V átmeneti tüskékkel). Széles bemeneti feszültségű DC-DC átalakítót kell használnia túlfeszültség, túláram és fordított polaritás elleni védelemmel. Ha parkolási módra van szükség, adjon hozzá egy alacsony feszültségű érzékelő/védő áramkört, hogy megakadályozza az autó akkumulátorának lemerülését.

• Képérzékelő: A Sony IMX sorozat (pl. IMX335) gyakori választás. Győződjön meg arról, hogy a MIPI CSI interfész jól illeszkedik a fő processzorhoz.

• Tárhely: Használja az eMMC-t a firmware tárolására és a TF kártyanyílást a videó tárolására. A kártyanyílásnak ESD-védelemmel kell rendelkeznie.

2. Az áramkör tervezésének alapjai: Az interferencia elleni küzdelem és a hőkezelés kulcsfontosságú kihívások

A műszerfalak a szélvédőn ülnek, nyáron sütnek a napsütésben, télen pedig fagynak, miközben állandó vibrációt viselnek. Ez rendkívül nagy stabilitást és megbízhatóságot követel meg a PCBA-tól. Két kritikus kérdéssel kell foglalkozni a tervezési szakaszban:

2.1 Hőkezelés (hőelvezetés)

A 4K videófelvétel során a processzor és az érzékelő jelentős hőt termel egy zárt házban. A rossz hőkezelés a rendszer összeomlásához, képi műtermékekhez és az alkatrészek felgyorsult öregedéséhez vezet. A hatékony megoldások a következők:

Hatalmas réz ömlik a főprocesszor alá, sűrű termikus átvezetésekkel, amelyek a belső és az alsó rézréteghez csatlakoznak, hogy elterjesszék a hőt.
Stratégiai alkatrészek elhelyezése a hőforrások egyenletes elosztása és a helyi hotspotok elkerülése érdekében.
A PCBA megtervezése a fémház vagy a dedikált hőelosztók passzív hűtésére való kihasználására.

2.2 Jelintegritás és EMI/EMC

A nagy sebességű jelek (MIPI, DDR) és az RF jelek (Wi-Fi, GPS) egy kis táblán vannak összezsúfolva. Gondos tervezés nélkül az interferencia képzajt, képkockákat vagy jelveszteséget okoz.

Impedanciaszabályozás: Számítsa ki és szigorúan szabályozza a 100 Ω differenciálimpedanciát a MIPI, az USB és más nagy sebességű differenciálpárok, valamint az 50 Ω egyvégű impedanciát más kritikus nyomok esetében.
Hosszegyeztetés: A differenciálpároknak és a DDR-adatcsoportoknak szigorú hosszegyezéssel kell rendelkezniük (±10 mérföldön belül) a megfelelő időzítés érdekében.
Guard Tracing: Vezesse a földi nyomvonalakat a kritikus jelek (óra, I2C, hang, videó) mellé, és adjon hozzá összefűzési átmeneteket az elkülönítéshez.
Layer Stackup: 4 rétegű vagy 6 rétegű PCB-t használjon szilárd alaplappal és szilárd tápsíkkal. Vezesse a nagy sebességű jeleket a belső rétegekre, hogy a síkokat árnyékolásként használja.

Ezenkívül mindig helyezzen TVS-diódákat a bemeneti csatlakozókra az ESD-védelem érdekében, adjon hozzá ferritgyöngyöket és kondenzátorokat a tápbemenethez a szűréshez, és használjon egypontos elválasztást az analóg és digitális földsíkok között. Ezek egyszerű, de rendkívül hatékony technikák.

3. Gyártás és minőség-ellenőrzés: A kapuőrök a tömeggyártás előtt

A jó tervezés csak a történet fele. A megbízható PCBA szállításához alapos gyártási és tesztelési folyamatok nem alku tárgyát képezik.

• SMT-összeszerelés és AOI-ellenőrzés: A jó hírű gyárak 3D SPI-t használnak a forrasztópaszta minőségének ellenőrzésére, nagy sebességű kiszedő-felvevő gépeket a BGA és 0402-es alkatrészekhez, valamint az AOI-t (Automated Optical Inspection) a forrasztási hibák (áthidalás, hideg csatlakozások, hiányzó alkatrészek) észlelésére.

• FCT (Functional Circuit Test): szimulálja a műszerfal tényleges működését a PCBA bekapcsolásával és minden funkció tesztelésével: rögzítés, hang, GPS-jelgyűjtés, gombválasz és kijelzőkimenet.

• Beégési teszt (öregedési teszt): Futtassa a PCBA-t folyamatosan több-tíz órán keresztül magas hőmérsékletű, magas páratartalmú kamrában. Ez látens hibákat (például szaggatott forrasztási kötéseket vagy termikusan instabil alkatrészeket) tár fel, és kritikus lépés a hosszú távú megbízhatóság biztosításában.

Épít egy megbízhatóműszerfal cam PCBAszisztematikus mérnöki erőfeszítés. Ez egy kiegyensúlyozó tevékenység – a teljesítmény, a költségek, a fizikai méret, a hőelvezetés és a hosszú távú megbízhatóság közötti édes pont megtalálása. Ha ezeket a gyakorlati megfontolásokat előre megválaszolja, elkerülhet számos gyakori buktatót, és egyszerűsítheti a sikeres termékbevezetéshez vezető utat.
