Hogyan működik a kilépési jel PCBA áramkimaradás esetén?

A normál áramellátás megszakadásakor várhatóan látható marad a kijárati tábla, így a PCBA (Printed Circuit Board Assembly) fontos szerepet játszik a normál tápellátásról a vészüzemre való átmenet kezelésében. Az áramkör pontos felépítése termékenként eltérő, de az alapfolyamat általában magában foglalja a teljesítményérzékelést, az akkumulátorkezelést, a tápellátást és a LED-vezérlést.

Mi történik, ha elérhető a normál teljesítmény?

Normál körülmények között aExit Sign PCBAáramot kap a fő elektromos hálózatról, és biztosítja a szükséges teljesítményt a LED fényforrás számára.

Ugyanakkor a PCBA képes kezelni a tartalék akkumulátort, így az készen áll a vészhelyzeti működésre. A termék kialakításától függően az áramkör a töltési állapotot is figyelheti, és jelzőt szolgáltathat a működési állapotról.

Ebben az állapotban a fő tápegység kezeli a normál működést, miközben az akkumulátor tartalék forrásként rendelkezésre áll.

Hogyan érzékeli a PCBA az áramkimaradást?

Ha a normál tápellátás megszakad vagy a szükséges működési állapoton kívül esik, a PCBA-nak gyorsan fel kell ismernie a változást.

Az áramkör figyeli a bejövő tápfeszültséget és érzékeli a normál tápellátás kiesését. Az áramkimaradás észlelése után a vezérlő áramkör megváltoztatja az áramellátást a normál tápról a tartalék akkumulátorra.

Ez az átmenet fontos része a vészkijárati táblák tervezésének, mivel a LED-nek világítania kell, nem pedig egyszerűen ki kell kapcsolnia, amikor a fő áramellátás megszűnik.

Hogyan veszi át a tartalék akkumulátort?

Az áramkimaradás észlelése után a PCBA átkapcsolja az áramforrást a tartalék akkumulátorra.

Ezután az akkumulátor látja el energiával a vészvilágítási áramkört, míg a PCBA szabályozza és osztja el a rendelkezésre álló teljesítményt a kijárati tábla kialakítása szerint.

Az akkumulátor pontos feszültsége, kapacitása, töltési módja és a tartalék időtartama az adott termékkonfigurációtól függ. Ezért a PCBA-t úgy kell megtervezni, hogy illeszkedjen az akkumulátorhoz és a LED-rendszerhez, és ne univerzális cserealkatrészként kezelje.

Hogyan vezérli a PCBA a LED-et?

A LED a kijárati tábla látható része, de a stabil megvilágítás a mögötte lévő elektronikus áramkörtől függ.

Vészüzem közben a PCBA vezérli a LED-hez szállított áramellátást. Az áramkör tartalmazhat LED-meghajtási és áramszabályozási funkciókat a LED megfelelő működésének fenntartása érdekében, amikor az akkumulátor feszültsége megváltozik.

Ez különösen fontos a hosszabb tartalékolási időszakok során, mivel az akkumulátor feszültsége nem marad állandó a kisülés során.

Mi történik, ha visszatér a normál teljesítmény?

Amikor a normál tápellátás helyreáll, a PCBA érzékeli a bemeneti teljesítmény visszatérését, és visszaállítja a rendszert a normál működési állapotba.

A tartalék akkumulátor ezután visszatérhet töltési állapotába, az áramkör kialakításától függően. Ily módon az akkumulátor fel van készülve egy jövőbeli áramkimaradásra, nem pedig egyetlen vészhelyzet után lemerül.

A teljes működési sorrend tehát a következőképpen foglalható össze:

Normál tápellátás → Áramkimaradás észlelése → Akkumulátor kapcsolás → Vészhelyzeti LED működés → Tápellátás → Akkumulátor töltés

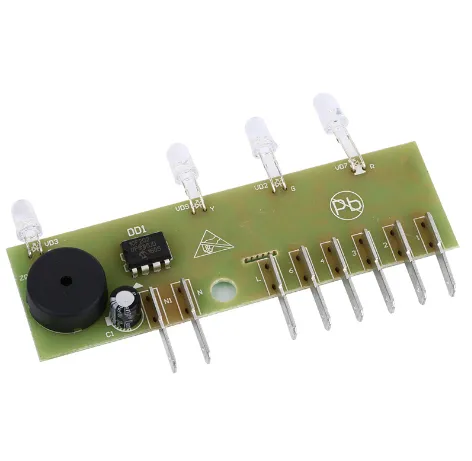

Milyen funkciókat kell tartalmaznia a kilépési jel PCBA-nak?

A funkciók a termék kialakításától függenek, de a kilépési jel PCBA a következőket tartalmazhatja:

Nem minden Exit Sign PCBA használja ugyanazt az áramköri architektúrát. A szükséges funkciókat a kész kijárati tábla, az akkumulátor rendszer, a LED konfiguráció és a vonatkozó termékkövetelmények határozzák meg.

Mit kell figyelembe venni a kilépőtábla PCBA kidolgozásakor?

Az Exit Sign PCBA-t fejlesztő vagy beszerző gyártók esetében több tényezőt is figyelembe kell venni a gyártás előtt.

Az akkumulátor kompatibilitása azért fontos, mert a töltő- és kisütési áramkörnek meg kell egyeznie a kiválasztott akkumulátorral.

A LED-konfigurációt is figyelembe kell venni, mert a PCB-nek megfelelő elektromos vezérlést kell biztosítania a tervezett LED-terheléshez.

A bemeneti teljesítmény követelményeit a célkilépési jel és a piac szerint kell meghatározni.

Ezenkívül a termékfejlesztés során felül kell vizsgálni a PCB elrendezését, az alkatrészek kiválasztását, a hőviszonyokat, a védelmi funkciókat és a szükséges tesztelést.

A biztonsággal kapcsolatos világítástechnikai termékek esetében a vonatkozó regionális szabványokat és a teljes késztermék tanúsítási követelményeit is meg kell erősíteni a tömeggyártás előtt.

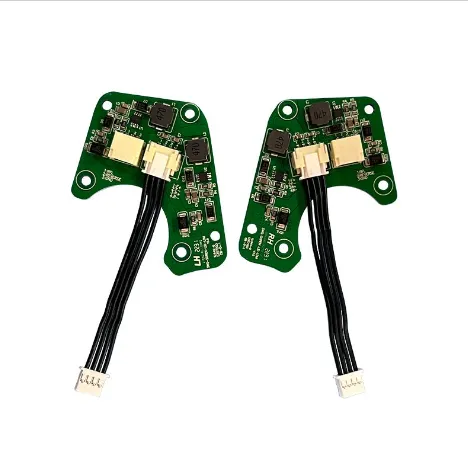

Lépjen ki a Sign PCBA-ból a Unixplore Electronicsból

A Unixplore Electronicsnál PCBA-gyártási és elektronikai összeszerelési szolgáltatásokat nyújtunk olyan termékeket fejlesztő ügyfelek számára, mint a kijárati táblák és vészvilágítási berendezések. Az ügyfelek által biztosított PCB-tervek és gyártási követelmények alapján tudunk dolgozni, gyártási tapasztalatunkkal a NYÁK-szerelésre és a kész elektronikai szerelvényekre is kiterjedünk.

EgyExit Sign PCBAprojekt esetén javasoljuk, hogy gyártás előtt ellenőrizze a bemeneti teljesítményt, az akkumulátor specifikációit, a LED-konfigurációt, a szükséges funkciókat, a PCB-tervezést és a célpiaci követelményeket, hogy az összeállítás megfeleljen a tervezett készterméknek.

Tudjon meg többet az Exit Sign PCBA-ról

Áramszünet során egyExit Sign PCBAvezérlőpontként működik a normál tápegység, a tartalék akkumulátor és a LED világítási rendszer között. Érzékeli a megszakítást, átkapcsolja az áramforrást, vezérli a vészhelyzeti LED működését, és az áramellátás helyreállásakor visszaállíthatja a rendszert a normál töltési üzemmódba.
