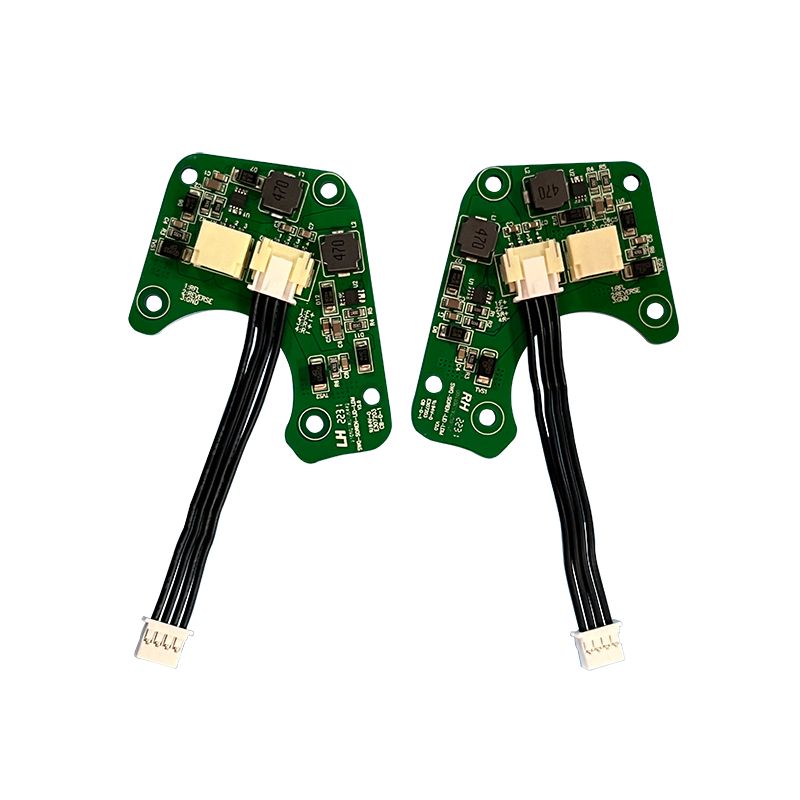

Mitől más egy kilépőtábla PCBA?
A szabványos világítótáblákkal ellentétben a PCBA kijárati táblának három egyidejű funkciót kell kezelnie:
- Kettős energiaút:AC vonali bemenet (120V vagy 277V) plusz egy tartalék akkumulátortöltő áramkör.
- Vészhelyzeti átkapcsolás:Automatikus átkapcsolás egyenáramú akkumulátorra 0,1 másodpercen belül az áramkimaradás után.
- LED húrkezelés:Állandó áramú vezérlés 6-36 piros vagy zöld LED-hez.
Mivel az építési szabályzatok 90 perces világítást írnak elő áramkimaradás esetén, a PCBA-tervezésnek előnyben kell részesítenie az alacsony nyugalmi áramot és a megbízható akkumulátortöltést.
Alapvető műszaki előírások
Az alább felsorolt összes paraméter megfelel vagy meghaladja az UL 924 és NFPA 101 szabványokat. Always verify certifications with your supplier.
Bemeneti és kimeneti teljesítmény
Paraméter Szabványos Érték Megfelelő Bemeneti feszültség (AC) 120 V / 277 V / 347 V (50-60 Hz) UL 924 Vészüzemi feszültség 6 V - 12 V DC (NiCd vagy LiFePO4 akkumulátor) NFPA 101 Teljes kimeneti teljesítmény 2 W - 8 W ( LED teljesítmény függő) mód)≥0,90 teljes terhelésnélIEC 61000-3-2Hatékonyság>82% (AC-DC konverzió) DOE 2021 szabványok
Az akkumulátor töltési specifikációi
ParaméterÉrték Megjegyzések Töltési feszültség (NiCd) 7,2 V – 8,4 V (6 V névleges csomag esetén) Hőmérséklet kompenzált Töltőáram 50 mA - 200 mA (állandó áram) Megakadályozza a túlmelegedést Akkumulátor típus TámogatásNiCd, NiMH, LiFePO4 PC-feltöltés1 prémium kapacitás 0%BA óra UL követelményAlacsony akkumulátor-lekapcsolás 5,4 V ±0,2 VMegakadályozza a mélykisülést
Környezeti és fizikai
ParaméterBesorolásMűködési hőmérséklet0°C és +50°C között (beltéri) / -10°C és +55°C között (nedves helyen) Tárolási hőmérséklet -20°C - +60°CPCB AlapanyagFR4 (Tg 130°C minimum) vagy CEM-1 a csökkentett költségű változatokhoz Réz Vastagság1. 2 oz-ig. (az elsődleges teljesítménynyomokhoz 2 uncia szükséges.) Tűzveszélyességi besorolás UL 94V-0 (a táblán jelölve)

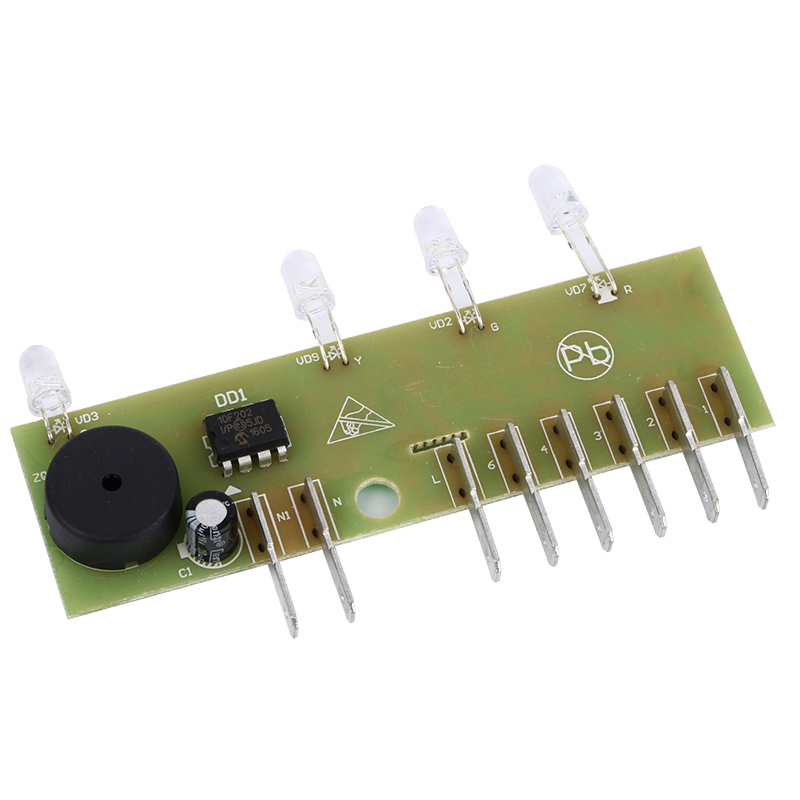

Az UL 924-nek megfelelő PCBA legfontosabb tervezési jellemzői
Kód-kompatibilisExit Sign PCBAnem választható. Ezt ellenőrzik az ellenőrök.
1. Automatikus vészhelyzeti átvitel
- Átadási idő:A kártyának 0,1 másodperc alatt kell váltania váltakozó áramról akkumulátorra. Az emberi szem által látható késedelem nem felel meg az ellenőrzésnek.
- Teszt áramkör:Az integrált nyomógombos tesztpontoknak az AC hálózat leválasztása nélkül kell szimulálniuk az áramkimaradást. This is a mandatory UL 924 feature.
2. Akkumulátorkezelő rendszer (BMS)
- Túltöltés elleni védelem:A PCBA-nak le kell állítania a töltést, ha az akkumulátor feszültsége eléri a 8,4 V-ot (6 V-os NiCd-csomagoknál).
- Fordított polaritás elleni védelem:Az akkumulátor bemenetén lévő diódák megakadályozzák a károsodást, ha a telepítő hátrafelé csatlakoztatja az akkumulátort. This is a leading cause of field failures.

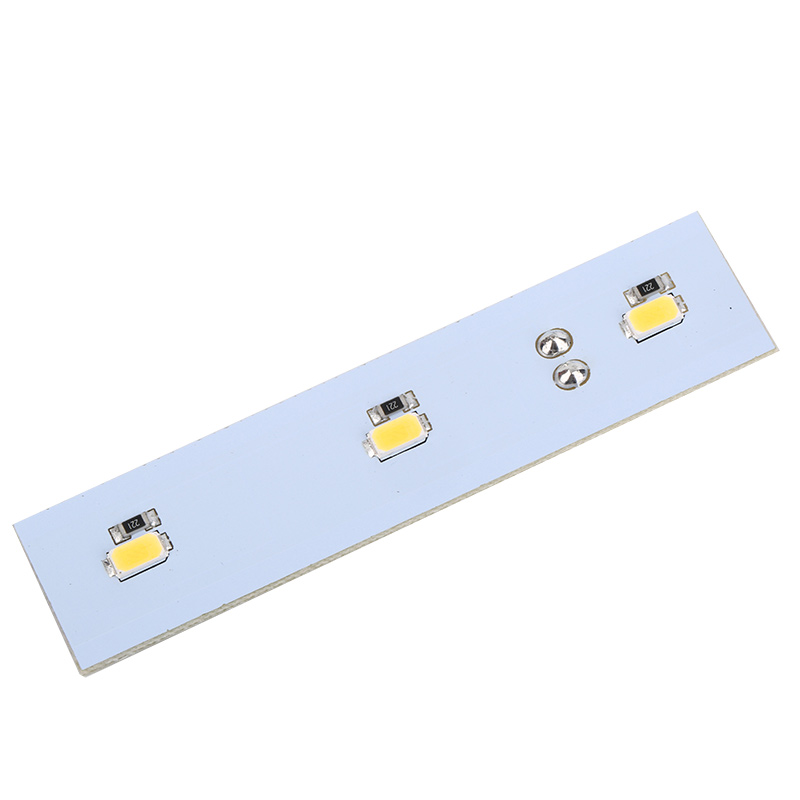

3. LED konfigurációs rugalmasság
A legtöbb kilépőjelű PCBA-kártya több LED-elrendezést támogat:
- 6 LED-es sorozat:Szabványos alumínium extrudált táblákhoz (piros vagy zöld).
- 12 LED-es párhuzamos + sorozat:Gyakori a kétoldalas táblákhoz (folyosón vagy mennyezetre szerelhető).
- 18-36 LED tömb:Nagy fényerejű kijárati táblákhoz (100+ kandela).
4. Öndiagnosztika (speciális egységek)
A prémium PCBA-k tartalmaznak egy mikrovezérlőt, amely:
- 30 naponta naplózza az akkumulátor kapacitását.
- Piros/zöld állapotjelző LED villogása jelzi az akkumulátor állapotát.
- Hangos riasztást jelez (opcionális), ha az akkumulátor a névleges kapacitás 80%-a alá esik.
Tanúsítványok, amelyeket igazolnia kell
Mielőtt bármilyenExit Sign PCBA, kérje a következő három dokumentumot:
TanúsítványJoghatóságMit ellenőriz UL 924USA Vészvilágítási és áramellátási berendezésekNFPA 101 (Life Safety Code)USA A megvilágítás időtartama (90 perc) és az átviteli időCSA C22.2 No. 141Kanada Vészvilágítási berendezésRoHS 3 (2015/863/EU)Nincs korlátozás alá vont veszélyes anyagok
Figyelmeztetés:A szitanyomás-rétegen látható UL-jelölés nélküli PCBA szinte biztosan nem tanúsított. A helyszíni felügyelők emiatt az egész épületet megbukhatják.
Gyártási minőségi mutatók
Használja ezt az ellenőrző listát a szállító értékeléséhezExit Sign PCBA.
- Forrasztómaszk regisztráció:Az eltolás nem haladhatja meg a 0,005 hüvelyket. A nagyfeszültségű nyomokban látható réz ütésveszélyt jelent.
- Selyemszita olvashatóság:Minden alkatrész jelölésnek (R1, C2, IC1), polaritásjelzőnek és UL fájlszámnak jól olvashatónak kell lennie összeszerelés után.
- Átmenő lyuk alkatrészek:Az akkumulátor csatlakozóit és a tesztkapcsolókat hullámforrasztással kell forrasztani, nem kézzel forrasztani, hogy elkerüljük a hideg illesztéseket.
- Konformális bevonat (opcionális):Nedves helyeken (vécék, kültéri fedett kijáratok) a PCBA-nak konform akril vagy uretán bevonat szükséges. Keressen minden alkatrészen matt vagy fényes felületet.
Exit Sign PCBA GYIK
Az alábbiakban három technikai kérdés található, amelyeket gyakran kapok létesítménymérnököktől és beszerzési szakemberektől.
1. kérdés: Használhatok szabványos LED-es meghajtó PCBA-t a kilépési táblámhoz a dedikált Exit Sign PCBA helyett?
V:Nem, és ez miért veszélyes. A szabványos LED-meghajtó PCBA-ból három kritikus áramkör hiányzik:
1. Az akkumulátor tartalék kapcsolása:Standard drivers do not detect AC power loss. A kijárati tábla azonnal elsötétül egy kimaradás esetén, megsértve az NFPA 101-et, amely 90 perces megvilágítást igényel.
2. Kisfeszültségű lekapcsolás:Enélkül a PCBA továbbra is lemeríti az akkumulátort 5 V alatt, és három cikluson belül végleg tönkreteszi a NiCd vagy LiFePO4 cellákat.
3. Teszt gomb interfész:Az épületfelügyelőknek kézi tesztelési funkcióra van szükségük. A szabványos illesztőprogramok nem tartalmazzák ezt a jelút.
A lényeg:Vásároljon egy UL 924 listátExit Sign PCBAcsak. Az 5 dolláros megtakarítás egy általános táblán több ezerbe kerül a sikertelen ellenőrzések miatt.
Q2: My exit sign PCBA runs hot. The LEDs dim after 30 minutes on battery. Mi nem sikerült?
V:Az akkumulátor leromlási problémája van, nem a LED-problémája. Here is the diagnostic sequence:
1. Ellenőrizze a töltési feszültséget:AC tápfeszültség mellett mérje meg az akkumulátor érintkezőit. 7,2 V és 8,4 V között kell megjelennie (6 V-os NiCd csomag esetén). Ha a feszültség 6,5 V alatt van, akkor a PCBA töltőáramköre meghibásodott.
2. Teszt akkumulátor kapacitás:Húzza ki az akkumulátort, és töltse fel 200 mA-t felvevő ellenállással. Az egészséges 6 V-os NiCd-csomagnak legalább 90 percig 5,4 V felett kell maradnia.
3. Vizsgálja meg a korróziót:A NiCd akkumulátorokból 3-5 év után kálium-hidroxid szivárog. Ez a fehér kristályos maradék felveszi a réznyomokat a PCBA-n. Ha bárhol fehér port lát, azonnal cserélje ki mind az akkumulátort, mind a PCBA-t.
Általános javítás:Cserélje ki az akkumulátort 4 évente, még akkor is, ha a jelzés működik. Ez megakadályozza a rejtett kapacitásvesztést.
3. kérdés: Hogyan ellenőrizhetem, hogy egy köteg 500 kilépési jelű PCBA kártya megfelel-e az UL-nek anélkül, hogy mindegyiket tesztelnék?
V:Az ellenőrzés három szintjére támaszkodik:
1. UL nyomon követési szolgáltatás (FUS):Minden eredeti UL listás PCBA olyan gyárból származik, amely lehetővé teszi az előre be nem jelentett UL auditokat. A táblán lévő UL jelölésnek tartalmaznia kell egy fájlszámot (pl. UL E123456). Keressen erre a számra az UL Product iQ adatbázisában. Ha nem jelenik meg, akkor a jel hamis.
2. Dátumkód egyezés:A PCBA szitanyomásnak dátumkóddal kell rendelkeznie (YYWW formátum). Győződjön meg arról, hogy ez a dátumkód megegyezik az UL tanúsítási jelentés gyártási időszakával. Az ablakon kívül készült táblák nincsenek letakarva.
3. Véletlenszerű roncsoló tesztelés:Minden 500 egységhez áldozzon fel 2 táblát. Vágja fel őket, és ellenőrizze:
- Megfelelő névleges biztosíték (pl. 250V 3A lassú kioldás).
- A transzformátor megfelelő leválasztása (0,125 hüvelyk minimális távolság a primer és a szekunder között).
- Nincs jóváhagyott alkatrészcsere (pl. 85°C-os kondenzátorok 105°C helyett).
Profi tipp:A nagy megrendelések kifizetése előtt kérje be a beszállítójától az "UL Notice of Authorization"-t.
Összegzés: A megfelelő kilépési jel PCBA kiválasztása
Egy minőségExit Sign PCBAhárom nem megtárgyalható jellemző határozza meg:
1. UL 924 listaellenőrizhető iratszámmal.
2. Automatikus átvitel 0,1 másodperc alattmegfelelő kisfeszültségű leválasztással.
3. Akkumulátor töltő áramkörNiCd, NiMH vagy LiFePO4 kémiához tervezték.
A létesítményvezetők számára előnyben részesítsék az öndiagnosztikával rendelkező táblákat. Az eredeti gyártók esetében mindig adjon meg 2 oz rezet a teljesítménynyomokon és az UL 94V-0 laminátumokon. Az ellenőrzött gyártási dokumentáció és a harmadik fél tanúsítása továbbra is az egyetlen megbízható út a kódmegfelelőséghez és az utasok biztonságához.
