Hogyan határozza meg a hőmérséklet-szabályozó PCBA gyártása a hőstabilitást kritikus alkalmazásokban?

● 2026-10-19 ● - ● Hagyj üzenetet

Absztrakt

A hőmérséklet-szabályozóban a hőstabilitást ritkán dönti el egyedül a szabályozási algoritmus. Gyártási döntések láncolata alakítja: hogyan van elválasztva az érzékelő elülső vége a nagy teljesítményű réztől, hogyan élik túl a forrasztókötések az ismételt hőkitöréseket, hogyan távolítják el a szennyeződéseket a konform védelem előtt, és hogyan kell minden egységet átvilágítani, mielőtt a mezőbe kerül. Ez a cikk azokat a gyártási változókat vizsgálja, amelyek elválasztják a stabil vezérlőt a sodródó, oszcilláló vagy idő előtt meghibásodott vezérlőktől. Megtárgyalja az érzékelő-interfész elrendezését, az anyagválasztást, az újrafolyatás egyenletességét, a teszt lefedettségét, a bevonási stratégiát és a nyomon követhetőséget, hivatkozva a megbízható működéshez szükséges képességekre.PCBA hőmérséklet-szabályozóautóipari, orvosi és ipari környezetben.

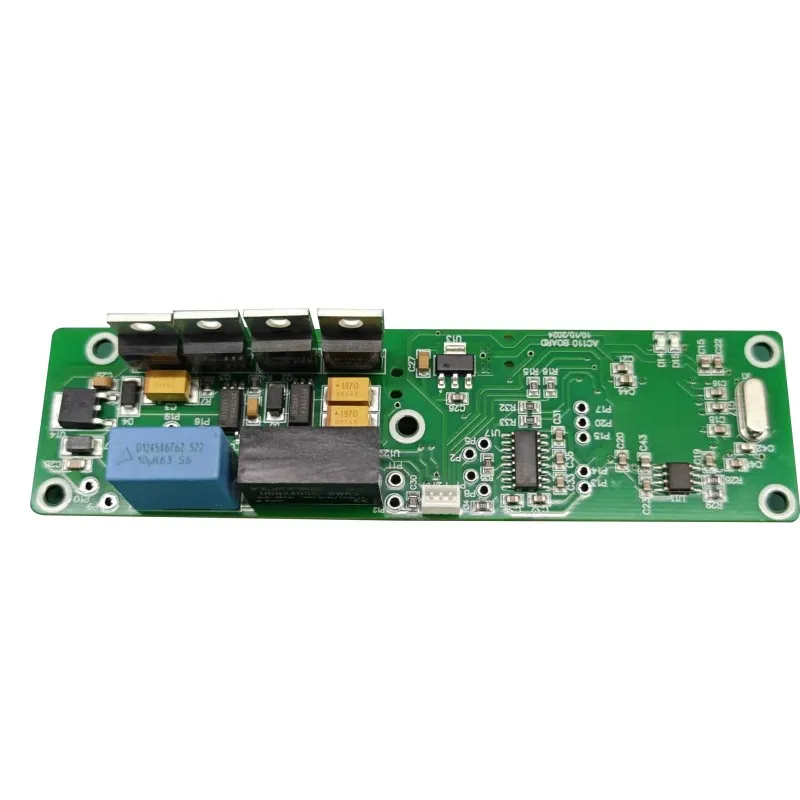

Temperature controller PCBA with mixed SMT and through-hole components
A hőteljesítményt a vezérlő bekapcsolása előtt határozzák meg – az összeszerelési folyamaton belül.

1. Miért a termikus stabilitás a gyártás eredménye?

A hőmérséklet-szabályozót gyakran az alapjel pontossága alapján értékelik egy adatlapon, de a terepi viselkedést az összeszerelés során bevezetett fizikai változók szabályozzák. A forrasztási üregek növelik a hőállóságot. A szennyeződés szivárgási utakat hoz létre, amelyek eltolják az analóg értékeket. Az érzékelő közelében lévő réz elosztása magát a táblát hőelosztóvá alakíthatja. Ezen feltételek mindegyike gyártási aláírás, nem szoftverprobléma.

A ±0,5 °C-ot tartó és a több fokkal sodródó vezérlők közötti különbséget gyakran a feldolgozási fegyelemre vezetik vissza. A precíziós hőszabályozó kártyák tanulmányozása azt mutatja, hogy a több ampert hordozó teljesítménynyomokat elegendő rézzel kell méretezni, és fizikailag el kell különíteni az érzékelő visszatérési útjától; ellenkező esetben a helyi melegítés és az IR csökkenés megrongálja a mérést, mielőtt a jel elérné az ADC-t. Ugyanígy a termikus tehermentesítő vágások, a szűk érzékelőnyomok és a nagy áramerősségű alkatrészektől való szándékos távolságok egy "termikusan őszinte" zónát hoznak létre az érzékelőelem körül, így az a rendszer hőmérsékletére reagál, nem pedig a tábla belső hőáramára.

Ezért a kifejezésPCBA hőmérséklet-szabályozótöbbet ír le, mint egy lakott tábla. Egy szabályozott hőrendszert ír le, amelynek mérési lánca, teljesítményfokozata és védelmi áramköre közös tervezésű és közös gyártású. Ha az összeszerelési folyamat instabil, a vezérlőhurok kénytelen kompenzálni az általa nem látott fizikai zajt.

Alapelv:Az érzékelő nem méri közvetlenül a környezetet. Méri a PCB helyi hőállapotát. A gyártás határozza meg, hogy az adott helyi állapot reprezentatív vagy torz.

2. Érzékelő interfész: Az első védelmi vonal

2.1 Érzékelő típusa és gyártási vonatkozásai

Az NTC termisztorok, a PT100/PT1000 RTD-k és a hőelemek különböző megszorításokat támasztanak a PCB elülső oldalán. Az NTC érzékelők nagy érzékenységet biztosítanak keskeny sávokban, de linearizálást igényelnek, mivel az ellenállás-hőmérséklet görbéjük exponenciális. Az RTD-k lineárisabb választ kínálnak széles tartományban, de az alacsony ellenállású jelútjuk érzékenyebb a nyomkövetési ellenállásra és a forrasztás által kiváltott feszültségre. A hőelemek biztosítják a legszélesebb tartományt, de a legalacsonyabb pontosságot, gyakran több fokos tartományban, és a hideg átmenet kompenzációjától függenek, amelynek elektromosan stabilnak kell lennie.

Az érzékelő előlapja nem csak egy analóg bemenet; ez egy nagy impedanciájú mérőcsomópont, amelynek el kell utasítania a közös módú zajt, miközben megőrzi a kis differenciáljelet. A tipikus kereskedelmi vezérlők illusztrálják a terjedést: az NTC bemenet ±0,6 °C, a PT100 csatorna ±0,7 °C, a J típusú hőelem pedig ±3 °C. Ezek az adatok érzékelő szintű specifikációk, nem rendszerszintű garanciák. Az összeszerelési folyamat vagy megőrzi ezt a pontosságot, vagy erodálja azt a rossz földelés, a termikus gradiens és a nem megfelelő kalibrálási hozzáférés miatt.

2.2 Elrendezés elkülönítése és kalibrálása

A relé meghajtó vagy egy MOSFET kapcsoló csomópont mellett futó szenzornyom zajt kapcsol a méréshez. Az analóg elülső rész alatt megszakított alapsík visszatérő áramot kényszerít a megosztott rézre, ami a terheléstől függően változó eltolásokat hoz létre. A tervezés gyártásra való áttekintése során ezeket a problémákat a szerszámok kiadása előtt meg kell jelölni. A mérnöki felülvizsgálatnak értékelnie kell a termikus csatolást, az érzékelők leválasztásához szükséges alkatrészek elhelyezését, valamint a táp/földlap integritását a tiszta analóg érzékelés és a stabil PWM kapcsolás érdekében.

A kalibrálás a végső híd az érzékelő és a fizikai burkolat között. Egyetlen érzékelő sem illeszthető tökéletesen egy adott NYÁK-hoz, házhoz és összeszerelési köteghez. A szabályozott termikus kamrában végzett egyszeri kalibrálás korrekciós eltolást alkalmaz, de a kártyát tesztelési hozzáféréssel és firmware-horgokkal kell megtervezni, amelyek megismételhetővé teszik ezt a kalibrálást. Ha a PCBA-t inkonzisztens forrasztási térfogattal vagy szennyeződéssel szerelik össze, a kalibrálási eltolás az életkorral és a hőmérséklettel együtt eltolódik, meghiúsítva a kezdeti korrekció célját.

3. PCB anyagok és réz architektúra hő hatására

A hőmérséklet-szabályozók gyakran olyan szekrényekben működnek, ahol a környezeti hőmérséklet jóval a szoba szintje fölé emelkedik, és a teljesítményfokozat hozzáadja a saját hőjét. A hordozónak meg kell őriznie a méretstabilitást és a dielektromos integritást ezen a tartományon belül. Az FR-4 elterjedt, de a magas Tg-értékű laminátumokat és alumíniumhordozókat akkor választják ki, ha a hőterhelés vagy a ciklusprofil meghaladja azt, amit az FR-4 mérhető eltolódás nélkül elvisel.

Az FR-4 belsejében lévő üvegszálas szövet szövésmintája helyi eltéréseket okozhat a hővezető képességben, ami "hőszövés" hatásokhoz vezethet, amelyek eltolják az érzékelő leolvasását attól függően, hogy a nyomvonal hol van elhelyezve. Ez különösen fontos a nagy pontosságú szabályozóknál, ahol a 0,1 °C-os eltérés is számít. Ugyanilyen fontos a réz architektúra. Egy 2-rétegű kártya elegendő lehet egy egyszerű termosztáthoz, de a vegyes jelű előlapokkal és PWM-kimenetekkel rendelkező vezérlők számára előnyös a 4- vagy 6-rétegű stackup-ok, amelyekhez dedikált alapsíkok vannak a jelrétegek mellett. Ez az elrendezés belső elszigetelést biztosít a zajos teljesítményrész és az érzékeny analóg rész között, csökkentve a külső szűrés szükségességét, amely önmagában is eltolódhat.

Tervezési változó Stabilitási előny Gyártási kockázat figyelmen kívül hagyása esetén
Rétegszám és alapsík Dedikált analóg visszaút; csökkentett közös impedanciájú csatolás Az érzékelők leolvasása relé vagy MOSFET kapcsolással tolódik el
Teljesítmény nyomtáv és rézsúly Alacsonyabb IR esés és helyi fűtés nagy áramerősséggel Forró pontok az érzékelő közelében; terhelés hatására változó termikus eltolás
Termikus tehermentesítés és távolság Az érzékelő a környezetre reagál, nem a réz által vezetett hőre A vezérlő szabályozza a táblát a folyamat helyett
A tábla vastagsága és az aljzat Méretstabilitás a kerékpározás során; következetes CTE viselkedés Forrasztási feszültség, vetemedés és rétegek közötti eltérés

A fizikai stackup ezért nem passzív háttér. A vezérlőkör része. A hőt egyenetlenül elosztó tábla elektromosan pontos, de termikusan hamis érzékelőjelet ad.

4. A forrasztási kötés megbízhatósága a hőciklusokban

A hőmérséklet-szabályozók ismételt fűtésnek és hűtésnek vannak kitéve. Az erősáramú eszközöket, reléket és érzékelőcsatlakozókat összekötő forrasztási kötéseknek túl kell élniük az ebből eredő termomechanikai igénybevételt. A domináns mechanizmus a CTE eltérés: a szilícium, a réz, a forrasztás és a laminátum különböző sebességgel tágul, és sok ciklus során az eltérés a kötési határfelületen feszültséget koncentrál. Mikrorepedések keletkeznek az ízület perifériáján, és addig terjednek, amíg az ellenállás meg nem nő, vagy a kapcsolat meg nem nyílik.

Ez a meghibásodási mód különösen fontos a MOSFET-ek, TRIAC-ok és relé terminálok esetében, ahol a legnagyobb a helyi hőmérséklet-ingadozás. A szobahőmérsékleti működési teszten átmenő vezérlő több száz ciklus után is meghibásodhat, ha a forrasztási folyamat üregeket, nem megfelelő nedvesedést vagy túlzott intermetallikus képződést eredményez. Az összeszerelési reakciónak ezért tartalmaznia kell az ellenőrzött visszafolyási profilokat, az ellenőrzött pasztalerakódást és a rejtett hézagokat észlelő ellenőrzési módszereket.

  • Átfolyási egyenletesség:A panel legmelegebb és leghidegebb kötése közötti körülbelül 10 °C-os delta T praktikus cél sok ólommentes profil esetében; a szélesebb terülések azt jelentik, hogy egyes ízületek alul vannak feldolgozva, míg mások túlterheltek.
  • Üres vezérlés:A hőpárnák alatti üregek növelik a csatlakozási felület ellenállását, és helyi forró pontokat hoznak létre, amelyek felgyorsítják a repedések növekedését.
  • Ellenőrzési hozzáférés:Röntgenvizsgálat szükséges a BGA és az alsó végű alkatrészek esetében; Az AOI önmagában nem tudja megerősíteni a rejtett illesztési geometriát.
  • Feszültségmentesítés:A csatlakozókat és a nehéz átmenő furatrészeket mechanikusan alá kell támasztani, hogy a ház hőtágulása ne kerüljön át közvetlenül a forrasztószalagba.

MindenPCBA hőmérséklet-szabályozóamely várhatóan évekig működik kerékpáros környezetben, olyan forrasztási eljárással kell megépíteni, amely megfelel a termikus ciklusnak, nem csak a vizuális elfogadási kritériumoknak. Az IPC-A-610 Class 2 vagy Class 3 a kidolgozás alapja, de a kötés ciklikus viselkedését az ötvözet, a profil és a betét kialakítása határozza meg.

5. Tesztlefedettség, amely látens termikus hibákat tár fel

A szobahőmérsékleten végzett funkcionális tesztelés szükséges, de nem elegendő a hőszabályozóhoz. A kártya átmegy az áramkörön belüli teszten és a funkcionális áramköri teszten, és továbbra is tartalmazhat rejtett hibát, amely csak hőmérsékleti igénybevétel esetén jelenik meg. A tesztstratégiának fokoznia kell a stressz szintjét, hogy a korai életszakasz meghibásodása még a szállítás előtt bekövetkezzen.

Az automatikus optikai ellenőrzés ellenőrzi az alkatrész jelenlétét és a forrasztószalag alakját. Az áramkörön belüli teszt megerősíti az ellenállás és a kondenzátor értékeit, és érzékeli a rövidzárlatokat vagy a szakadásokat. A funkcionális áramköri teszt szimulálja az érzékelő bemeneteit, és érvényesíti a relé vagy SSR kimeneteket. A röntgenvizsgálat rejtett forrasztási üregeket és a BGA összeomlását tárja fel. A beégés és a környezeti feszültség szűrése ezután az egységet megemelt hőmérsékletnek teszi ki terhelési ciklus mellett, gyakran 24-48 órán keresztül, hogy a marginális kötések és alkatrészhibák meghibásodjanak. A környezetbarát kamrák ezt a képességet –40 °C-ról +125 °C-ra és 0–95% relatív páratartalomra bővítik, lehetővé téve a gyártó számára, hogy a munkapad viselkedését a terepi körülményekkel korrelálja.

A vizsgálóberendezés érintkezési ellenállása egy szélső csatlakozást is elfedhet. Ha a pogo csapok nem érintkeznek egyenletesen, a teszt eredményes lehet egy olyan táblán, amely rezgés vagy hőtágulás hatására meghibásodik. A beégés nem helyettesíti a stabil folyamatot. Ez egy speciális kockázatok szűrője, és akkor a leghatékonyabb, ha a feszültségprofil tükrözi a vezérlő tényleges hőfeladatát. Az általános magas hőmérsékletű áztatás felemészti a tesztkapacitást anélkül, hogy feltárná a hőmérséklet-szabályozási alkalmazásban fontos, a kerékpározással kapcsolatos gyengeségeket.

6. Konform bevonat és környezeti szigetelés

A nedvesség és a szennyeződés álcázott hőproblémák. Az adszorbeált víz vékony rétege a PCB felületén szivárgási utakat hozhat létre az érzékelő nyomai között, megváltoztatva a mérőhálózat effektív ellenállását. A folyósításból vagy kezelésből származó vegyszermaradványok vezetőképessé válhatnak, ha a páratartalom emelkedik. A nagy impedanciájú érzékelő bemenetére támaszkodó vezérlőben ezek a szivárgási utak hőmérséklet-eltolásként vagy zajként jelennek meg.

A konformális bevonat ezt úgy oldja meg, hogy vékony polimer réteget képez, amely megfelel a lap topológiájának, és elszigeteli az áramkört a nedvességtől, a portól és a vegyi szennyeződésektől. Az akril bevonatok gazdaságosak és újradolgozhatók; a poliuretán jobb oldószer- és kopásállóságot biztosít; a szilikon biztosítja a legszélesebb hőmérsékleti tartományt és rugalmasságot. A bevonatot alapos tisztítás után kell felhordani, mert a kapszulázó ionos szennyeződés a táblához ragadja, és inkább felgyorsíthatja az elektrokémiai meghibásodást, mintsem megakadályozza.

A bevonat tapadása egy másik változó; Ha a felületi energia túl alacsony a maradványok miatt, a bevonat a hőciklus során leválhat, utat nyitva a nedvességnek. A szelektív bevonat gyakran előnyösebb a hőmérséklet-szabályozóknál, mert előfordulhat, hogy a csatlakozókat, reléket és tesztpontokat bevonat nélkül kell ellátni. A folyamatot úgy kell szabályozni, hogy a bevonat vastagsága elegendő legyen a látható nyomokon, de ne hidalja át a finom osztású vezetékeket, és ne zavarja a termikus domborzati jellemzőket.

7. Nyomon követhetőség, mint termikus kockázatkezelési eszköz

Amikor egy vezérlő sodródik a területen, az első kérdés az, hogy a viselkedés elszigetelt vagy kötegelt. Nyomon követhetőség nélkül erre a kérdésre nem lehet hatékony választ adni. A tételszintű és az egységszintű nyomon követhetőség minden sorozatszámot összekapcsol az összetevők dátumkódjaival, az újrafolyamat-rekordokkal, a vizsgálati eredményekkel és a bevonattétellel. Ez lehetővé teszi a gyártó és az ügyfél számára, hogy megállapítsa, hogy az elsodródási panasz egy adott alkatrész-tétellel, egy adott sorral vagy egy adott környezeti vizsgálati kirándulással korrelál-e.

Nyomon követhetőség aPCBA hőmérséklet-szabályozóa program nem adminisztrációs költség. Ez az a mechanizmus, amely a terepi meghibásodást korlátos, javítható eseménnyé változtatja nyílt végű megbízhatósági kérdés helyett. Az engedélyezett beszerzés a nyomon követhetőség másik fele. A franchise-forgalmazókon keresztül vásárolt komponensek származási helye dokumentált. A nyílt piaci csatornák komponensei felújíthatók, átcímkézhetők, vagy a megadott dátumkód-ablakon kívülre kerülhetnek. Hőmérséklet-szabályozó esetén egy hamisított vagy elöregedett érzékelő interfész alkatrésze eltolhatja a teljes mérési láncot. A bejövő alkatrészek vizuális, elektromos és röntgensugaras ellenőrzése praktikus hamisítás elleni akadályt jelent az összeszerelés megkezdése előtt.

Gyártási megjegyzés:A nyomon követhetőség nem papírmunka. Ez az egyetlen módja annak, hogy megkülönböztessük a véletlenszerű terepi eseményt a szisztematikus folyamatváltástól, amely azonnali visszaszorítást igényel.

8. A prototípustól a kötetig: Gyártási érettség

A hőstabilitásnak túl kell élnie a műszaki mintákról a mennyiségi termelésre való átmenetet. Egy öt táblán működő folyamat másképp viselkedhet ötezernél, ha megváltozik a paszta lerakódása, az újrafolyatás terhelése vagy a teszttartó érintkezői. A gyártó partnernek bizonyítania kell, hogy minden fázisban ugyanazok a szabályozott paraméterek maradnak fenn.

  • Mérnöki ellenőrzésKis építmények a tervezési ellenőrzéshez és a kezdeti hőhangoláshoz. Összpontosítson az elrendezés ellenőrzésére és az érzékelő kalibrálásához való hozzáférésre.
  • PilótafutásFolyamat jellemzése és termikus igénybevétel tesztelése. A forrasztási profil, a bevonat lefedettsége és a vizsgálati határértékek rögzítettek.
  • Kis mennyiségű gyártásPiacra lépési tételek. A nyomon követhetőség és a bejövő ellenőrzési fegyelem nagymértékben érvényesül.
  • Nagy volumenű gyártásStabil SMT-hozam, megismételhető működési teszt és kötegszintű megbízhatóság-felügyelet.

A gyártónak minden szakaszban visszajelzést kell adnia a tervezésről a gyártásra vonatkozóan, amely a teljesítménynyomokra, az alkatrészek távolságára és a vizsgálati pontok hozzáférhetőségére vonatkozik. Az IATF 16949 tudományágat képviselő partner fejlett minőségtervezést, hibamód-elemzést és változásvezérlést alkalmaz a hőszabályozó programban, még akkor is, ha a végtermék ipari, nem pedig autóipari. Az ISO 13485 egységszintű nyomon követhetőséget, folyamatérvényesítést és kockázatkezelési dokumentációt ad az orvosi szintű vezérlőkhöz. Ezek a keretrendszerek nem marketingcímkék; meghatározzák, hogy a gyártási folyamat képes-e tartani a termikus specifikációt az idő múlásával.

Unixplore Electronicsezt a többrétegű megközelítést alkalmazza – érzékelő-tudatos DFM, házon belüli AOI, ICT, FCT, röntgen, beégés és környezeti szűrés – a tervezési szándék és a térfogati megbízhatóság áthidalására. A 98,5% feletti kétoldalas SMT first-pass hozam az egyik mutató, de a jelentőségteljesebb eredmény egy olyan vezérlő, amelynek termikus viselkedése ismételt ciklus és terepi expozíció után a specifikáción belül marad.

A megbízhatóság az első bekapcsolás előtt kezdődik

9. Gyakran Ismételt Kérdések

A magasabb rétegszám mindig javítja a hőstabilitást?

Nem automatikusan. A dedikált alapsíkkal ellátott 4 vagy 6 rétegű verem általában jobb elszigetelést biztosít a tápellátás és az analóg részek között, mint egy 2 rétegű kártya, de az előny attól függ, hogy a síkok hogyan vannak felosztva, és hová vezetik az érzékelő nyomvonalait. Egy rosszul felosztott 4 rétegű tábla rosszabbul teljesíthet, mint egy gondosan elhelyezett 2 rétegű tábla.

Miért szükséges a beégés, ha az AOI és a funkcionális teszt már sikeres?

Az AOI és a funkcionális teszt rögzítési hibái, amelyek a vizsgálat időpontjában láthatóak vagy elektromosan jelen vannak. A beégés felgyorsítja a korai életszakasz meghibásodásait a hőmérséklet- és terhelésciklusok alkalmazásával, feltárja a szélsőséges forrasztási kötéseket, az alkatrészek gyengeségeit és az időszakos csatlakozásokat, amelyeket az egyszeri átmenetes teszt kihagyhat. Ez egy megbízhatósági szűrő, nem helyettesíti a folyamatvezérlést.

Kompenzálhatja-e a konform bevonat a rossz tisztítási folyamatot?

Nem. Az ionos szennyeződés feletti bevonat felfoghatja a nedvességet és felgyorsíthatja a meghibásodást. A táblát a bevonás előtt meg kell tisztítani és meg kell szárítani, hogy a polimer réteg védje a kémiailag jóindulatú felületet, és ne tömítse el a szennyeződéseket.

Hogyan segít a nyomon követhetőség, ha a vezérlő már elsodródott a terepen?

A nyomon követhetőség összekapcsolja az érintett egységet a komponenstételekkel, a rekordok újrafolyamatával és a tesztelőzményekkel. Ez lehetővé teszi a gyártó számára, hogy megállapítsa, hogy az elsodródás elszigetelt esemény-e, köteggel kapcsolatos anyagprobléma vagy folyamatkilépés, és a korrekciós intézkedést korlátozza ahelyett, hogy minden egységet gyanúsként kezelne.

Mi a leggyakoribb gyártási oka az érzékelő eltolásának a hőmérséklet-szabályozóban?

Hőcsatolás az erősáramú rézről az érzékelő tartományába, nem megfelelő kalibrációs hozzáféréssel kombinálva. Ha az érzékelő nyomvonala egy hőtermelő komponens közelében van elhelyezve, vagy a nagyáramú áramkörrel osztozik a visszatérő útvonalon, a mért hőmérséklet tartalmazni fog egy terheléstől függő eltolást, amely önmagában firmware-rel nem távolítható el.

A specifikációját tartó és a sodródó vezérlő közötti különbség a folyamatba van beépítve. Ossza meg Gerber-fájljait, anyagjegyzékét, érzékelőtípusát és éves mennyiségét, hogy megkapja a hőstabilitásra, a tesztek lefedettségére és a nyomon követhetőségre összpontosító gyártási áttekintést.

Vegye fel velünk a kapcsolatothogy megbeszélje a hőmérsékletszabályozó programját, és technikai választ kapjon a mérnöki csapattól.
