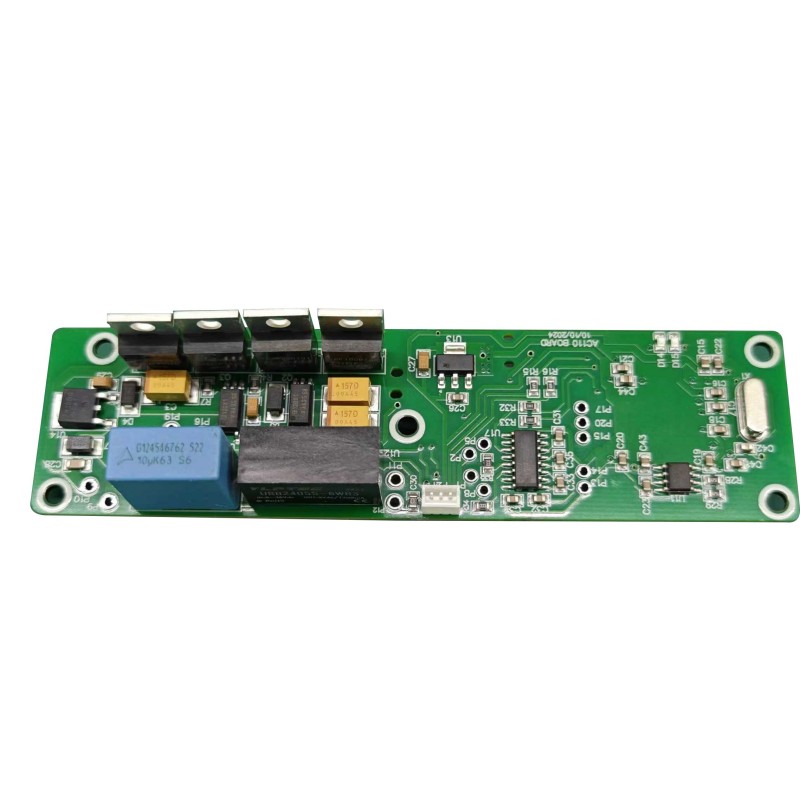

Hogyan válasszunk hőmérséklet-szabályozó PCBA-gyárat – Műszaki vevői útmutató
Miért fontosabb a gyár, mint a tervezés?

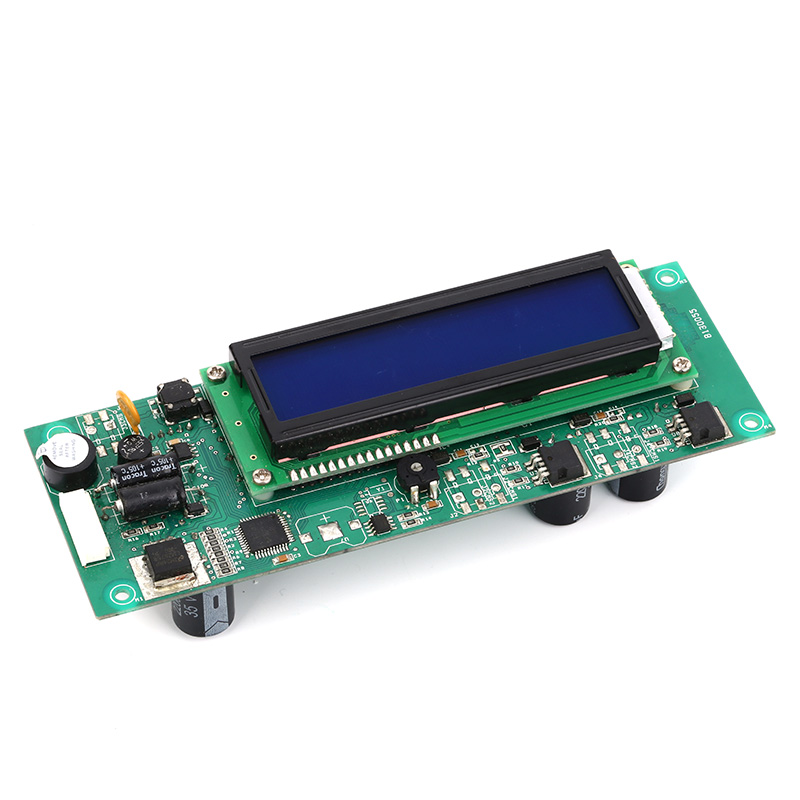

Egy nagyszerűhőmérsékletszabályozó PCBAa papíron történő tervezés meghiúsul, ha az összeszerelés hidegforrasztási kötéseket, helytelenül elhelyezett alkatrészeket vagy rossz hőkezelést eredményez. A gyári vezérlés:
- Forrasztópaszta minőség és visszafolyó profil
- ESD védelem összeszereléskor
- Alkatrészek beszerzésének nyomon követhetősége
- Elektromos vizsgálati lefedettség (ICT, FCT)
- Beégési és környezeti stressz szűrés
Rosszul válasszon, és a terepi meghibásodási arány 0,2%-ról 5%-ra vagy magasabbra ugorhat.
8 Hőmérséklet-szabályozó PCBA-gyárak kritikus értékelési kritériumai
1. Tanúsítványok és auditok
Tanúsítvány Miért számítISO 9001:2025Alapvető minőségirányítási rendszerIATF 16949Kötelező az autóipari hőszabályzókhozISO 13485Orvosi eszköz hőmérséklet-szabályozás PCBAIPC-A-610 2. vagy 3. osztály Elektronikus szerelvények elfogadhatóságaUL / CESA végtermékek biztonsági megfelelősége
Piros zászló:A gyár „ISO-kompatibilis”, de nem tud érvényes tanúsítványt felmutatni.
2. Házon belüli tesztelési képességek
Egy komolyhőmérsékletszabályozó PCBAa gyár nem szervezi ki a tesztelést. Keres:
- AOI (Automated Optical Inspection)-- A táblák 100%-a
- ICT (In-Circuit Test)-- Ellenőrzi az ellenállásokat, sapkákat, rövidzárlatokat
- FCT (funkcionális áramkör teszt)-- Szimulálja az érzékelő bemenetét, ellenőrzi a relé/SSR kimenetet
- Beégethető sütők-- 48 óra 50°C-on terhelési ciklussal
- Röntgenvizsgálat-- BGA vagy rejtett forrasztási csatlakozásokhoz
3. Alkatrészek beszerzése és nyomon követhetősége
Kérjen írásos szabályzatot a következő címen:
- Csak hivatalos forgalmazók(DigiKey, Mouser, Arrow vagy helyi megfelelői)
- A tétel nyomon követhetősége-- Minden PCBA sorozatszám a komponens dátumkódjához kapcsolódik
- Hamisítás észlelése-- Szemrevételezés, röntgen és elektromos hitelesítés
Nyomon követhetőség nélkül egyetlen hamis kondenzátor tönkretehet egy teljes gyártási sorozatot.
4. Mérnöki támogatás és DFM áttekintés
A gyárnak biztosítania kell aTervezés a gyártáshoz (DFM)idézés előtt jelentsd. Ez a következőket tartalmazza:
- Forrasztómaszk és szitanyomás
- Alkatrésztávolság az automatizált elhelyezéshez
- Termikus tehermentesítés az erőnyomokon
- Tesztpont hozzáférés az FCT lámpatestekhez
Szabványunk:Legalább 3 DFM iteráció szerepel az NPI-ben (New Product Introduction).
5. Prototype to Volume Production Pathway
FázisMennyiségTipikus átfutási idő Mérnöki minták5--20 db5--7 nap Kísérleti futás50--200 db10--12 nap Kis mennyiségű gyártás500--2000 db15--20 napNagy mennyiség (havi)5000+3 db25
Kerülje el azokat a gyárakat, amelyek nem tudnak prototípusokat gyártani hatalmas NRE-díjak felszámítása nélkül.
6. Termikus kerékpározás és környezeti stresszteszt
Merthőmérsékletszabályozó PCBAhűtőben, sütőben vagy kültéri berendezésekben használva ellenőrizze, hogy a gyár rendelkezik:
- Hőmérséklet kamra(-40°C és +125°C között)
- Páratartalom kamra(0--95% relatív páratartalom)
- Hősokk képesség(levegő-levegő, 10s transzfer)
Kérjen tesztjelentéseket korábbi hasonló termékekről.
7. Kommunikáció és átláthatóság
Az idézés szakaszában tegyél fel három kérdést:
1. "Mi az Ön tipikus hozama a kétoldalas SMT-n?" (Jó válasz: >98,5%)
2. "Láthatok egy minta DFM-jelentést egy korábbi ügyféltől?"
3. "Ki kezeli az ügyfelek minőségi panaszait – és mi a 8D jelentési folyamata?"
A lassú vagy homályos válaszok jövőbeli problémákat jeleznek.
8. Helyszín és logisztika
- Helyi vs offshore:A hazai gyárak leegyszerűsítik a kommunikációt, de 30-50%-kal drágábbak. Az offshore egyértelmű minőségbiztosítási megállapodásokat igényel.
- Szállítmány kontra kulcsrakész:Kulcsrakész (gyári alkatrészeket vásárol) megtakarítja a beszerzési erőfeszítést. A szállítmány (Ön szállít alkatrészeket) lehetővé teszi az alkatrészmárkák ellenőrzését.
Küldetéskritikusnakhőmérsékletszabályozó PCBA, kulcsrakész, jóváhagyott szállítói listával (AVL) ajánljuk a szerződésbe.
Árajánlatkéréskor megosztandó műszaki paraméterek
A pontos árajánlatok érdekében adja meg ezt a táblázatot minden jelölt gyárnak:
ParaméterAz Ön követelményei (Példa) Nyáknyomó-kártya mérete 120 x 90 mm, 1,6 mm FR-4 Rétegszám 2 rétegű vagy 4 rétegű SMT komponensek száma ~ 85 (beleértve a 0603 passzív elemet) Átmenő lyukak 4 (csavarkapcsok, relé) Vizsgálati pontok szükségesek12 (együttes térfogatú egység10, konverziós egység0) akril, mindkét oldal Működési környezet -20°C és +75°C között, 90% relatív páratartalom

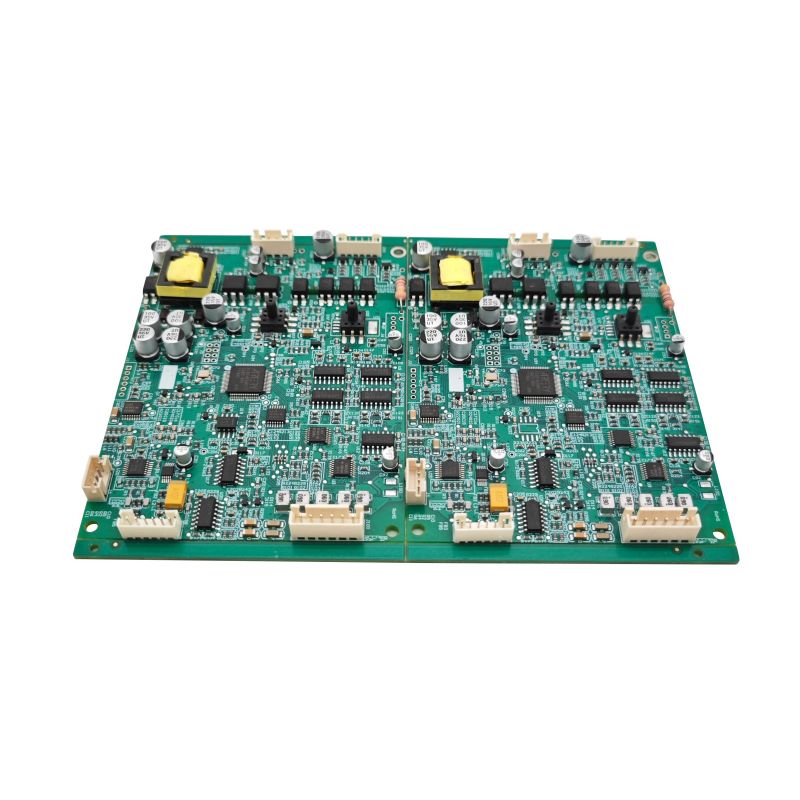

Hőmérséklet-szabályozó PCBA -- Gyári kiválasztás GYIK
1. GYIK – Mi az elfogadható ár egy hőmérséklet-szabályozó PCBA-ért (csak összeszereléssel, burkolat nélkül)?
Válasz:Normál 2 rétegűhezhőmérsékletszabályozó PCBA60-100 SMD komponens esetén (beleértve a mikrokontrollert, a relét és a sorkapcsokat) az összeszerelési árak a következők szerint oszlanak meg:
- Prototípus (1--10 db):25–60 USD táblánként (a sablont és a beállítást tartalmazza)
- Kis tétel (100--500 db):8-15 dollár táblánként
- Közepes mennyiség (1000-5000 db):4,50–7,00 USD táblánként
- Nagy mennyiség (10 000+ db):2,80–4,50 USD táblánként
Ezek az árak kulcsrakész összeszerelést feltételeznek (minden passzív alkatrész gyári forrásból származik). Adjon hozzá táblánként 1,50–3,00 USD-t a 100%-os ICT + FCT teszteléshez. Adjon hozzá táblánként 2,00 USD-t a konform bevonatért. Az ezeknél a tartományoknál lényegesen alacsonyabb ajánlatok valószínűleg nem eredeti alkatrészeket használnak, vagy kihagyják az elektromos tesztelést.
2. GYIK – Hogyan ellenőrizhetem a gyár valódi minőségi szintjét, mielőtt nagy rendelést adnék fel?
Válasz:Használja a "3-40-400" szabályt, mielőtt elkötelezi magát ahőmérsékletszabályozó PCBAgyár:
- 3 minta:Futtassa le saját funkcionális tesztjét három műszaki mintatáblán. Mérje meg a hőmérséklet leolvasási pontosságát (±0,5°C?) és a relé kapcsolási időzítését.
- 40 egység (kísérleti üzem):Rendeljen 40 db összeszerelt PCBA-t. Végezzen gyorsított termikus ciklust (10 ciklus -20°C és +70°C között). Mérje meg a meghibásodási arányt -- elfogadható ≤ 2 kártya meghibásodása (5%).
- 400 egység (első gyártási tétel):A próbaút után rendeljen 400 egységet. Használjon statisztikai mintavételt (AQL 0,65 nagyobb hibák esetén, 1,5 kisebb hibák esetén). Minden 20. táblánál ellenőrizze a forrasztási csatlakozás minőségét nagyítás mellett.
Az a gyár, amely megtagadja a 40 darab fizetett próbaüzemet, elrejti a folyamatok következetlenségét. Menj el.
3. GYIK – Milyen garanciát és felelősséget kell vállalnia a PCBA hőmérséklet-szabályozó gyárának?
Válasz:Szakmaihőmérsékletszabályozó PCBAa gyárak biztosítják:
- 1 év gyártási garancia-- lefedi a forrasztási kötések meghibásodását, megemelt betéteket, helytelen alkatrészek elhelyezését.
- 90 napos alkatrészgarancia-- ha ők szerezték be az alkatrészeket, kicserélik a DOA (megérkezéskor meghalt) kártyákat az alkatrészhibák miatt. 90 nap elteltével az alkatrészgarancia az eredeti gyártó irányelveit követi (gyakran 1-3 év).
- Felelősségi határ-- a szabványszerződések a felelősséget a PCBA számlaértékére korlátozzák. A kritikus fontosságú alkalmazások (egészségügyi életfenntartás, repülőgépek) esetében kössön külön minőségi megállapodást, magasabb felelősséggel.
A garanciális feltételeket mindig írásban szerezze beelőttletét elhelyezése. A jó hírű gyárak minőségi részt tartalmaznak a proforma számlájukon. Kerülje el azokat a gyárakat, amelyek azt írják, hogy "nincs garancia az összeszerelt táblákra" – ez azonnali kizárást jelent.
Azonnal kerülendő piros zászlók
| Vörös zászló | Miért veszélyes |
|---|---|
| "Nincs szükségünk a Gerber-fájlokra" | A DFM nem hajtható végre – nagy az összeszerelési hibák kockázata |
| "A tesztelés többletköltség" | Azt jelzi, hogy nincs házon belüli FCT képesség |
| "Egyenértékű alkatrészeket használunk" (márka jóváhagyása nélkül) | Valószínűleg hamis vagy nem megfelelő alkatrészek |
| "Minimális rendelési mennyiség 5000 db prototípushoz" | Nem hajlandó támogatni az NPI-t – rossz mérnöki kultúra |
| A hibás szerelvényekre nincs visszaküldési politika | Minden kockázatot rád hárít |
Végső ajánlás – 5 lépésből álló kiválasztási munkafolyamat
1. A kiválasztott 3--5 gyára fenti tanúsítási és tesztelési képességszűrők használatával.
2. Küldje el ugyanazt a műszaki adatcsomagot(Gerbers, BOM, összeállítási rajz) mindenkinek.
3. Hasonlítsa össze a DFM-jelentéseket-- az a gyár a legalaposabb, amelyik több problémát talál.
4. Rendeljen 10 prototípust két legjobb jelölttől-- tesztelje őket egymás mellett a rendszerében.
5. Futtasson egy 40 egységből álló pilótát a győztestőléves volumen kötelezettségvállalása előtt.
A hőmérsékletszabályozó PCBAAz ezen a folyamaton áteső gyár éveken át, nem hónapokon keresztül állandó minőséget biztosít.
Az ebben az útmutatóban szereplő összes kritériumnak megfelelő, előzetesen ellenőrzött gyárak listájához forduljon éves mennyiségéhez és táblánkénti irányárához. Adja meg az érzékelő típusát (NTC/PT100/hőelem) a megfelelő ajánlásért.
