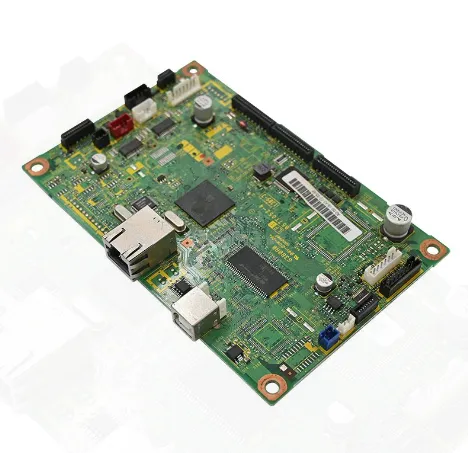

at Unixplore Electronics Co., Ltd., éveket töltöttünk az élvonalbanradardetektor PCBAgyártás. Az autóipari, biztonsági és ipari érzékelőalkalmazások ügyfeleivel való együttműködés során egyetlen kihívást láttunk, amely még a legtapasztaltabb mérnöki csapatokat is megdönti: a frusztráló szakadékot a működő referenciatervezés és a gyártásra kész PCBA között, amely a valós világban is folyamatosan működik.

Valószínűleg ott voltál. A referenciatábla szépen fut a laborban. Egyedi PCB? Rövidebb érzékelési tartomány. Vadonkénti változat. Vagy ami még rosszabb – az EMC-tanúsítási hibák, amelyek visszaküldik az elsőhöz.

Ezek a problémák nem balszerencse. Ezek a nagyfrekvenciás áramkörök méretarányos tervezésének és gyártásának alábecsülésének kiszámítható eredménye. Radar Detector PCBA gyártóként szerzett gyakorlati tapasztalatainkból merítve végigvezetjük Önt a valódi kihívásokon, és – ami még fontosabb – lépésről lépésre megmutatjuk, hogyan oldja meg azokat.

A kiváltó okok: Miért teljesítenek alul a radar PCBA-k?

A radar PCBA mikrohullámú frekvencián működik – 24 GHz, 60 GHz vagy akár 77 GHz. Ezeken a frekvenciákon a nyomtatott áramköri hordozó többé nem passzív összeköttetés, és az RF áramkör aktív részévé válik. Ez az alapvető váltás olyan hibamódokat vezet be, amelyek egyszerűen nem léteznek alacsonyabb frekvenciákon.

Íme, amit láttunk újra és újra kisikló projekteket:

• Batch-to-Batch inkonzisztencia: Pontosan ugyanazokat a tervezési fájlokat használva a különböző gyártási futtatások 10–15%-os ADC amplitúdó-ingadozást eredményezhetnek. Ezt olyan gyártási tűrésekre vezettük vissza – nyomszélesség, réztávolság és dielektromos állandó (Dk) ingadozások –, amelyek közvetlenül megváltoztatják az RF nyomkövetési impedanciát. Szigorú folyamatszabályozás nélkül az „azonos” táblák nem fognak azonosan teljesíteni.

• Egyedi táblák vs. referencia minták: A chip ugyanaz. A konfiguráció ugyanaz. A tábla érzékelési szöge azonban észrevehetően szűkebb, mint a kiértékelő modulé. Tapasztalataink szerint ez általában a radarchip (különösen az AIP – Antenna-in-Package – eszközök) és a PCB alapsík közötti rossz rádiófrekvenciás izolációra utal. A talajréteg végül visszaverődik vagy újrasugároz energiát, torzítva a sugárzási mintát.

• EMC/EMI tanúsítási rémálmok: A radartermékeknek meg kell felelniük az FCC, CE és egyéb szabályozási szabványoknak. Ha az EMC/EMI az első naptól kezdve nincs beépítve a tervezésbe, az utólagos javítások drágák és gyakran nem megfelelőek. Több mint néhány projektet mentettünk meg, ahol az utolsó pillanatban elvégzett „javítások” csak rontottak a helyzeten.

• Terephibák: Az összes laborvizsgálaton átmenő tábla a terepen is meghibásodhat. A hőmérséklet-ingadozások, a vibráció, a tápegység zaja és a páratartalom olyan gyengeségeket tár fel, amelyeket a próbapadi tesztelés soha nem fog fel. Éppen ezért a környezeti megbízhatóságnak kezdettől fogva a tervezési és tesztelési stratégiájának részét kell képeznie.

Lépésről lépésre szóló útmutatónk a megbízható radardetektor PCBA felépítéséhez

Az évek során olyan szisztematikus megközelítést fejlesztettünk ki, amely következetesen olyan radar PCBA-kat szállít, amelyek a tervek szerint működnek – tételről tételre. Íme a játékkönyvünk.

1. lépés: Válassza ki a megfelelő szubsztrátot – ez nem kötelező

A milliméteres hullámfrekvenciákon a szubsztrát kiválasztása „make-or-break” (majd vagy törés) módszerrel történik. Szabványos FR-4? 100 MHz-re jó. 24 GHz-en és magasabb frekvencián a nagy veszteségű tangens (Df) és az instabil dielektromos állandó (Dk) megbénítja a teljesítményt.

Amit keresünk:

• Dk (dielektromos állandó) – Meghatározza az impedancia konzisztenciáját. A variáció itt a teljesítmény változását jelenti.

• Df (disszipációs tényező) – A magasabb Df nagyobb beillesztési veszteséget jelent. Magas frekvenciákon a kis eltérések is számítanak.

• Anyagjavaslataink:

• Rogers 4350B (Dk 3,5, Df 0,0037) – A 24 GHz-es és 77 GHz-es tervezéseink legjobb változata. Kiváló egyensúly az RF teljesítmény és a költséghatékonyság között.

• Rogers 4003C (Dk 3,4, Df 0,0027) – Alacsonyabb veszteség, kiváló tételről tételre stabilitás. Ideális, ha a következetesség a legfontosabb.

• Rogers RO3003 (Dk 3,0, Df 0,0013) – Rendkívül alacsony veszteség a legigényesebb milliméteres hullámhosszú előlapokhoz.

Költségtudatos megközelítés: A költségvetési korlátokkal rendelkező projekteknél gyakran javasoljuk a hibrid összeállításokat – magas frekvenciájú anyagokat (például Rogers) csak az RF-kritikus rétegekben használnak, máshol pedig FR-4-et. Működik, de a gyártási folyamat alapos értékelését igényli.

Profi tipp gyárunkból: Rendszeres készletet tartunk fenn ezekből a nagyfrekvenciás anyagokból. Ez nem csak a kényelemről szól – lerövidíti az átfutási időt, és kiküszöböli az anyagi változatosságot egyik rendelésről a másikra.

2. lépés: Sajátítsa el az elrendezést – az RF fegyelem, nem rejtély

Az RF elrendezés gyakran fekete mágiának tűnik. De fegyelem és tapasztalat birtokában kiszámítható tudománnyá válik. Itt vannak azok a szabályok, amelyeket soha nem szegünk meg:

• Szigorú impedanciaszabályozás: Az RF nyomvonalakat 50 Ω egyvégűre (100 Ω differenciálra) kell vezérelni. ±8%-os tűréshatárt célozunk meg – ez szigorúbb, mint az iparági szabvány ±10%. Ehhez szoros együttműködésre van szükség a NYÁK-gyártójával, és kritikusan fontos, hogy minden tételre vonatkozóan impedanciateszt-jelentéseket kell készíteni.

• A kondenzátorok szétcsatolása a lehető legközelebb: A radarchipek LDO-kat használnak, amelyek kompenzációja külső kondenzátorokat igényel. Helyezze ezeket a kupakokat közvetlenül a BGA golyók mellé. Már néhány milliméter extra nyomhossz is olyan parazita induktivitást okoz, amely destabilizálja az áramellátó hálózatot. Több „rejtélyes” hibakeresést végeztünk, amelyet a kupakok lusta elhelyezése okozott, mint amennyit meg tudtunk számolni.

• Soha ne ossza fel az alapsíkot: Az alapsíknak folytonosnak és megszakítás nélkülinek kell lennie az RF szakaszok alatt. Az osztott alapsík hosszabb, induktív visszatérési utat hoz létre – és ami még rosszabb, úgy működik, mint egy zajt sugárzó antenna. Ha át kell irányítania a jeleket az alapsíkon, gondolja meg kétszer. Általában nem szabad.

• A teljesítménynyomoknak biztonságosan kell hordozniuk az áramot: Ez alapvetőnek tűnik, de rendszeresen találkozunk olyan konstrukciókkal, ahol az 1A-es teljesítménynyomok túl keskenyek. Szabályunk: legalább 16 mil (0,4 mm) szélességet használjon 1A áramhoz. Bármi, ami vékonyabb, feszültségesést és termikus problémákat okoz.

• AIP antenna leválasztás: Ha a radarchip Antenna-in-Package (AIP) kialakítást használ, fordítson különös figyelmet az antenna és a PCB alaplapja közötti távolságra. Az első talajréteg magasságának növelése – vagy parazita struktúrák hozzáadása – drámaian csökkentheti a sugárzási mintázatot torzító talajsík-visszaverődést.

3. lépés: Gyártás fegyelmezetten – a következetesség minden

Egy zseniális dizájn mit sem ér, ha nem tudod megbízhatóan legyártani. Ez az a hely, ahol sok projekt akadozik, és itt megtérül a fejlett gyártási képességekbe fektetett befektetésünk.

Gyártási szabványaink:

• Fejlett SMT/DIP képesség: Fel vagyunk szerelve 0201 passzív és 0,4 mm-es BGA/QFN csomagok kezelésére. Ha a gyártó nem tudja ezt megtenni, menjen el.

• IPC-megfelelőség: Az IPC-6012-t (merev NYÁK-minősítés) és az IPC-A-610-et (elektronikus összeállítások elfogadhatósága) követjük nem megtárgyalható alapszabályként.

• 100% RF funkcionális tesztelés (FCT): Ez kritikus. Az AOI és az ICT felfogja a forrasztási és csatlakozási problémákat, de nem mérik az RF teljesítményt. Minden egyes kártyát tesztelünk az érzékelési tartomány, az érzékenység és a jelerősség szempontjából. Így fogjuk fel – és küszöböljük ki – a kötegenkénti eltéréseket, mielőtt a táblákat kiszállítanák.

Energiagazdálkodás akkumulátorról működő kialakításokhoz: Az intelligens zárak, érzékelők és IoT-radardetektorok esetében az alvó üzemmód energiafogyasztása kulcsfontosságú csatateret jelent. Terveink ultraalacsony nyugalmi árammal és gondosan optimalizált teljesítmény-topológiával rendelkező PMIC-ket használnak a mikroamper szintű alvási áramok eléréséhez.

4. lépés: Tanuljon mások hibáiból – és a mi tapasztalatainkból

Nem kell minden hibát magadnak elkövetned. Íme, amit több ezer radarprojektből tanultunk:

• Kezdje a referenciatervvel – de értse meg, miért működik: A TI, Infineon, NXP és mások referenciatervei okkal léteznek. Bebizonyosodtak. Kiindulópontként kezeljük őket, nem javaslatként. Amikor módosításokat javasolunk – akár egy leválasztó hozzáadását, akár a kondenzátor értékének megváltoztatását –, minden változtatást szimulációval és prototípus teszteléssel validálunk.

• Vigyázz a "kis" változtatásokra: Egyszer láttunk olyan konstrukciót, ahol egy 12pF-es leválasztó kondenzátor hozzáadása egy SPI vonalhoz ADC amplitúdó-rendellenességeket okozott. A kiváltó ok? Földpattanás és kupak elhelyezése, nem maga a kondenzátor. A tanulság: minden változást tekints jelentősnek, amíg az ellenkezőjét be nem bizonyítják.

• Ha kétségei vannak, kezdje el egy modullal: Ha csapata új az RF tervezésben, fontolja meg egy bevált radarmodullal (például az ICL1112 vagy hasonló alapú 24 GHz-es tervezésekkel). Ezek a modulok már megoldották az antenna, az RF előtér és az alapsáv kihívásait. Sokkal kisebb kockázattal integrálhatja őket a rendszerébe.
