A játékkonzol PCBA elsajátítása: Teljes mérnöki áttekintés

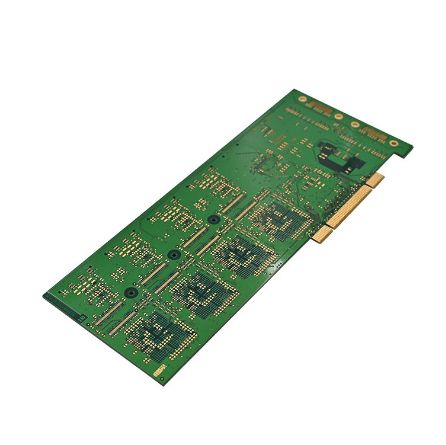

A PCBA (Printed Circuit Board Assembly) a játékkonzol „szíve” – ez hordozza a processzort, a memóriát, a kijelző-illesztőprogramokat és az összes periféria interfészt. Akár retro kéziszámítógépet, akár modern hordozható játékeszközt épít, ez az útmutató végigvezeti Önt a teljes folyamaton.

Először a tervezés: határozza meg a játékkonzolját

Ha időt fektet a tervezésbe, mielőtt felveszi a forrasztópákát, sok fejfájástól kímélheti meg magát.

1. Határozza meg céljait és alapvető specifikációit

Jól gondolja át, milyen játékkonzolt szeretne építeni:

• Retro stílus: 8 bites vagy 16 bites emulált játékokat futtat, alacsony teljesítményigényű, kezdőknek kiváló. Tipikus példa egy Arduboy-kompatibilis eszköz, amely 16 MHz-es ATmega32u4-et és 128 × 64-es OLED képernyőt használ.

• Modern stílus: Linuxot futtat, PSP vagy magasabb szintű rendszereket emulál. Ehhez erősebb magra van szükség – például egy Raspberry Pi 3B+-ra 7 hüvelykes IPS-kijelzővel, valamint dedikált energiagazdálkodási és bővítőgomb-kártyákkal.

2. Válassza ki az alapvető összetevőket

Íme egy tipikus anyagjegyzék ajátékkonzol PCBA:

Professzionális tipp: Mindig ellenőrizze a feszültséget és a logikai szinteket (3,3 V vs. 5 V) az összes összetevő között, hogy biztosítsa a megfelelő kommunikációt.

Áramkör tervezés és prototípus készítés

A tervezés befejezése után a PCBA-fejlesztés magvához – a tervezéshez és a gyártáshoz – lép.

1. Sematikus és PCB elrendezés

Használjon EDA eszközt (KiCad, Altium Designer, EAGLE) a következők elvégzéséhez:

• Rajzolja meg a kapcsolási rajzot: Csatlakoztassa megfelelően a processzort, a kijelzőt, a gombokat, a tárolót és az energiagazdálkodási IC érintkezőit.

• PCB elrendezés: Helyezze a főprocesszort közel a kijelző csatlakozójához, hogy lerövidítse a nagy sebességű jelutakat. Tegye szélesebbre a táp- és a földelési nyomvonalakat, és használjon szilárd alaplapot az elektromágneses interferencia (EMI) csökkentésére.

• Futtassa a DRC-t: Futtasson tervezési szabályellenőrzéseket, hogy megbizonyosodjon arról, hogy a nyomvonalszélességek és a távolságok megfelelnek a gyártó képességeinek.

2. Prototípuskészítés és anyagjegyzék előkészítés

Exportálja a Gerber fájlokat, és küldje el őket egy PCB-gyárba prototípus elkészítéséhez. Közben kezdje el az összetevők beszerzését. Vegye figyelembe, hogy a speciális IC-k és csatlakozók átfutási ideje 12–24 hét lehet, ezért tervezzen előre.

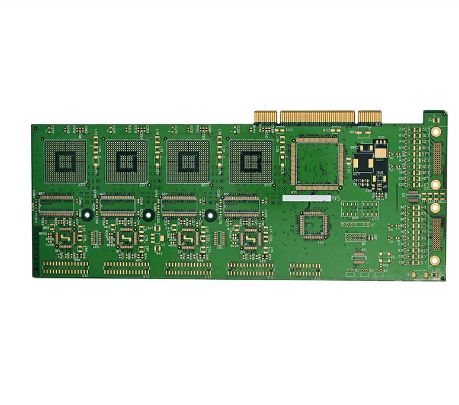

 PCBA összeszerelés – Forrasztás és szerelés

Miután megkapta a csupasz PCB-t, ideje forrasztani és összeszerelni. Válassza ki a tudásszintjének megfelelő módszert.

1. SMT komponens forrasztás (felületre szerelhető)

A kisméretű SMD alkatrészek, például ellenállások és kondenzátorok esetében a professzionális eljárás pick-and-place + visszafolyó forrasztást alkalmaz. Barkács forgatókönyv esetén a következőket teheti:

• Kézi forrasztás: Csipesszel helyezze el az alkatrészt, melegítse fel a betétet és a csapot a vashegyével, és helyezze be a forrasztóhuzalt.

• Újrafolytatás: Vigyen fel forrasztópasztát a párnákra, helyezze be az alkatrészeket, és melegítse a PCB-t főzőlapon, amíg a paszta megolvad (~190°C).

2. THT komponens forrasztás (átmenő furat)

A gombokat, elemtartókat, tűfejeket és hasonló részeket felülről helyezik be, és az alsó oldalon forrasztják.

Forrasztási tippek:

• Először a rövidebb alkatrészeket (ellenállások, kondenzátorok), majd a magasabbakat (fejlécek, aljzatok) forrassza.

• Állítsa a vasaló hőmérsékletét ~300°C-ra, és tartsa melegen az egyes csatlakozásokat 5 másodpercnél rövidebb ideig, hogy elkerülje az alkatrész vagy a betét károsodását.

• Fokozottan ügyeljen a LED-ek, elektrolitkondenzátorok és akkumulátorvezetékek polaritására (piros = pozitív, fekete = negatív).

Firmware és szoftver

Összeszerelt hardverrel a konzol csak egy „test” – firmware-re van szüksége ahhoz, hogy életre keljen.

1. A fejlesztői környezet beállítása: Telepítse az Arduino IDE-t, a Raspberry Pi OS-t vagy az ezzel egyenértékű eszközláncokat a választott processzorhoz. Arduino Pro Micro-alapú projekt esetén telepítse az Arduboy2 könyvtárat.

2. A firmware írása/flash: A firmware kezeli a hardver inicializálását, beolvassa a gombok bemeneteit, meghajtja a kijelzőt és futtatja a játék logikáját. A kezdőknek érdemes nyílt forráskódú projektekkel kezdeni (például Arduboy játékkönyvtárak), hogy megtanulják a játékok portolását.

3. Játékok betöltése: microSD-támogatással rendelkező konzolok esetén helyezzen játék ROM fájlokat a kártyára; a firmware onnan olvassa be és hajtja végre őket.

Tesztelés és ellenőrzés

Ez a minőségbiztosítási lépés – soha ne hagyja ki.

1. Tápfeszültség előtti ellenőrzés: Multiméterrel ellenőrizze, nincs-e rövidzárlat a tápfeszültség és a test között. Ellenőrizze még egyszer az összes alkatrész polaritását és tájolását.

2. Bekapcsolási teszt: Először kapcsolja be a fő IC behelyezése nélkül, és ellenőrizze, hogy minden tápsín (például 3,3 V, 5 V) megfelelően működik-e. Ezután telepítse a processzort, és tesztelje az alapvető funkciókat.

3. Működési teszt: Tesztelje a gombbemeneteket, a kijelző kimenetet, a hangot és a töltést egyenként. Használjon tesztkódot, amely végigfut az egyes függvényeken, hogy ellenőrizze, hogy minden sor működik.

4. Játékmenet teszt: Futtasson egy játékot folyamatosan 15–30 percig. Figyelje a képernyő stabilitását, a gombok reagálását és az általános hőmérséklet-emelkedést.

Haladó tippek és gyakori buktatók

• Termikus kialakítás: A nagy teljesítményű magok (pl. Raspberry Pi) jelentős hőt termelnek – figyelembe veszik a hűtőbordákat vagy a szellőzőnyílásokat mind a PCB-elrendezésben, mind a burkolat kialakításában.

• EMI (elektromágneses interferencia): Nagy sebességű digitális jelek esetén használjon differenciálpárokat, és a zaj csökkentése érdekében vegye körül őket földnyomokkal.

• DFM (Design for Manufacturability): Ha kis szériás gyártást tervez, a tervezési fázis elején konzultáljon a PCBA gyártóval, hogy megbizonyosodjon arról, hogy az elrendezés megfelel a gyártási képességeiknek.
