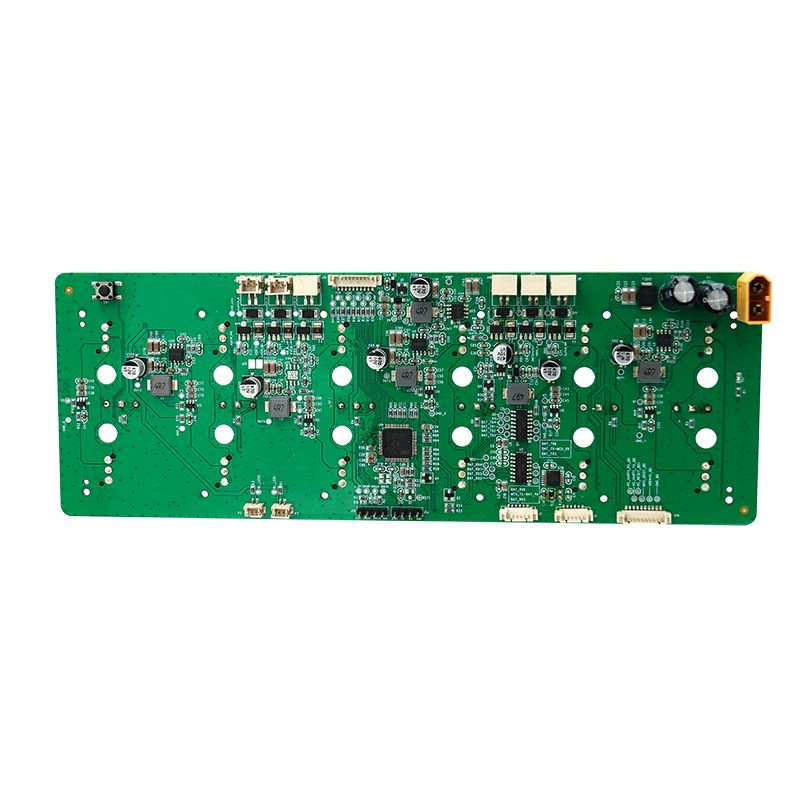

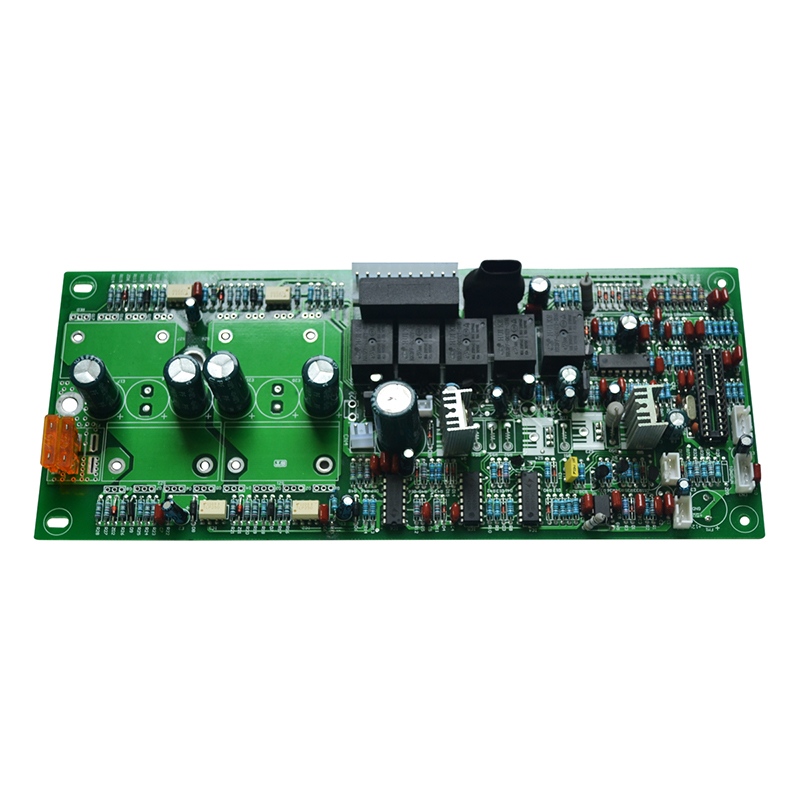

PCBA masszírozó pisztoly

Mi az eljárás a masszázspisztoly PCBA gyártásához: 20 éves gyártási útmutató

A masszírozópisztoly PCBA gyártása nagy áramkezelést, kefe nélküli motorvezérlést és felhasználói biztonságot igényel. Két évtizednyi motoros meghajtó elektronika gyártása után azt tapasztaltam, hogy a konstrukciók túlmelegednek, terhelés alatt veszítenek sebességükből, vagy veszélyt jelentenek az akkumulátorral szemben. Ez a lépésenkénti eljárás lefedi a teljes gyártási munkafolyamatot az összetevők kiválasztásától a végső tesztig.

Szabványos gyártási folyamat a masszázspisztoly PCBA-hoz

Minden PCBA masszázspisztoly 9 lépésből álló sorozatot követ. Bármely lépés kihagyása megnöveli a mezőhibák arányát.

1. lépés – Alkatrészek beszerzése és beérkező ellenőrzés

Teszt: Vegyünk 50 MOSFET-et minden tételből. Mérje meg az Rds(be) értéket 25°C-on és 80°C-on. Magas hőmérsékleten utasítsa el a 7 mΩ-ot meghaladó tételeket.

2. lépés – Forrasztópaszta stencil és nyomtatás

Kritikus: Használjon lépcsős stencilt – 0,12 mm vastag MOSFET-ek alatt, 0,10 mm vastag MCU és érzékelők alatt. Egyetlen vastagság önmagában nyílásokat vagy hidakat okoz.

3. lépés – SMT összeszerelés és újrafolytatás

• Elhelyezési sorrend: Hall érzékelők → passzív → MOSFET → MCU → csatlakozók
• Visszafolyási profil: csúcs 245°C 10 másodpercig (ólommentes)
• Nitrogén atmoszféra – QFN csomagokhoz szükséges (MCU, gate driver)
• Röntgenvizsgálat – Kötelező a MOSFET betétek alatti üregek ellenőrzéséhez (20%-nál kisebb üregek)

4. lépés – Szelektív forrasztás átmenő furatú alkatrészekhez

A masszírozópisztoly PCBA-nak gyakran van szüksége átmenő furatokra a mechanikai szilárdság érdekében:

Ne folyassa vissza az átmenő furat részeit. Műanyag testük a 245°C-os sütőben megolvad.

Motor meghajtó áramkör kialakítása masszázspisztoly PCBA-hoz

A motor meghajtó szakasza határozza meg az elakadás áramkezelését és az akkumulátor üzemidejét.

Háromfázisú kefe nélküli egyenáramú (BLDC) motorhajtás

Termikus kialakítás: Minden MOSFET akár 2W-ot is disszipál 20A-en. Használjon termikus átmeneteket (9 MOSFET-enként) az alsó rézkiöntőhöz csatlakoztatva (legalább 2 uncia).

Energiagazdálkodás az akkumulátorhoz és a töltéshez

Kritikus biztonság: Használjon két független túláramvédelmi útvonalat – egyet a kapumeghajtóban, egyet az akkumulátorvédő IC-ben. Egyetlen hiba nem engedheti meg, hogy a motor parancs nélkül működjön.

Firmware programozás és kalibrálás

Egyetlen PCBA masszázspisztoly sem hagyja el a gyártást teljes kalibrálás nélkül.

Programozási sorrend

1. Bootloader flash – SWD-n vagy UART-on keresztül (5 másodperc)
2. Kalibrációs állandók – EEPROM-ban vagy MCU flashben tárolva
3. Sebességmérő táblázat – PWM terhelés vs célfordulatszám (12 pont)
4. Leállás észlelési küszöb – áramkorlát 22A ± 1A

A táblánként tárolt kalibrációs paraméterek

Miért számít a kalibrálás: Hall-kalibrálás nélkül a motor alacsony fordulatszámon hallható nyüszítést ad. A felhasználók elutasítják a hibásan hangzó masszázspisztolyokat.

Összeszerelés és mechanikai integráció

A PCBA haszontalan, ha nem illeszkedik a fogantyúhoz, vagy nem vezeti el a hőt.

Hűtőborda és hőkezelő interfész

Teszt: Futtassa a PCBA masszázspisztolyt 2800 RPM-en 30 percig. A MOSFET ház hőmérsékletének 85°C alatt kell lennie.

Vezetékköteg és csatlakozó feszültségmentesítő

• Akkumulátor vezetékek – Forrasztva, majd szilikonnal ragasztva (megakadályozza a flexibilitást)
• Motor fázisvezetékek – JST csatlakozó reteszelő retesszel (legalább 20 ciklus)
• Gombos flex kábel – ZIF csatlakozó, 0,5 mm-es osztás, behelyezés után ragasztva

Gyártásvizsgálat és minőségellenőrzés

Minden PCBA masszázspisztolynak át kell mennie ezen az öt teszten az összeszerelés előtt.

Beégési és vibrációs teszt

Minta a termelés 5%-ából:

• 6 óra 2400 RPM-en – a MOSFET hőmérséklet figyelése MCU érzékelőn keresztül
• Véletlenszerű rezgés – 5 grms, 30 perc (az eszköz leejtését szimulálja)
• Töltési-kisütési ciklus – 3 ciklus (ellenőrzi a védelmi IC-t)

GYIK – Gyakori kérdések a masszázspisztoly PCBA gyártásával kapcsolatban

1. kérdés: Mi okozza a PCBA masszázspisztoly teljesítményének elvesztését testnyomás hatására?

V: Az elsődleges ok a nem megfelelő kapumeghajtó erősség a felső oldali MOSFET-eknél. Amikor a nyomás növeli a motor terhelését, a BLDC vezérlő megpróbálja növelni az áramerősséget. Ha a bootstrap kondenzátor (amely a felső oldali kapumeghajtót táplálja) alulméretezett, a kapu feszültsége a MOSFET küszöbértéke alá esik, és az Rds(on) 4 mΩ-ról 20 mΩ-ra nő. Ez termikus kifutó hurkot hoz létre:

Feszültségesés → kisebb kapuhajtás → nagyobb ellenállás → több hő → további ellenállás növekedés

A javítás három változtatást igényel a PCBA masszázspisztolyon:

1. Bootstrap kondenzátor értéke – Használjon legalább 220 nF-ot (sok kivitelnél 47 nF). Számítása a kapu töltése alapján: C_boot = (Q_g × 10) / ΔV. A tipikus MOSFET-eknél (Q_g = 30 nC) a 220 nF biztonságos határt biztosít.
2. Kapumeghajtó csúcsáram – Válasszon meghajtót 1,5 A nyelő/forrás képességgel (pl. DRV8320). A gyenge meghajtók (0,5 A) nem tudják újratölteni a rendszerindító sapkát magas PWM-terhelési ciklusok alatt.
3. Bootstrap dióda – Használjon ultragyors diódát (trr < 50 ns). Az 1N4148 szabvány 4 ns-os helyreállítással rendelkezik, de csak 100 mA névleges teljesítmény – ez nem elegendő a 20 kHz-es PWM-en futó PCBA masszázspisztolyhoz. Váltson BAS3007-re (1A, 10 ns).

Ezen módosítások után az elakadás áram stabil marad 22A-en még 15 kg testnyomás mellett is.

2. kérdés: Hogyan akadályozhatom meg az akkumulátorvédő IC hamis kioldását a masszázspisztoly PCBA-n?

V: Hamis triggerek lépnek fel, amikor a motor kommutációs zaja az akkumulátorvédő IC áramérzékelő vonalához kapcsolódik. A BLDC motor fáziskapcsolása 1 µs-os áramcsúcsokat hoz létre akár 50 A-ig – túl gyorsan ahhoz, hogy a védelmi IC meg tudja különböztetni a rövidzárlattól. Három hardverjavítás oldja meg ezt:

Aluláteresztő szűrő az érzékelő bemeneten – Szereljen be egy RC szűrőt (10Ω + 1 µF kerámia) közvetlenül a védő IC CS+ érintkezőjére. Sarokfrekvencia = 16 kHz. Ez átengedi az átlagos áramerősséget (20–30 A), de blokkolja a 200 kHz-es kommutációs tüskéket.

Külön érzékelő ellenállás földelése – Futtasson egy dedikált Kelvin nyomvonalat a söntellenállás negatív kivezetésétől a védelmi IC CS-tűjéig. Ne ossza meg ezt a földelést MOSFET forrásáramokkal. Már 1 mΩ megosztott nyomkövetés is 50 mV-os hamis jelet generál 50A-en.

Késleltetési időzítő beállítása – Programozza be a védelmi IC túláram-késleltetését 100 µs-ra (feltéve, hogy az IC támogatja). A legtöbb masszírozópisztoly PCBA-konstrukciója 10 µs-os késleltetést használ az akkumulátor referenciaterveihez képest. A kommutációs tüskék csak 2–3 µs-ig tartanak. A 100 µs-os késleltetés figyelmen kívül hagyja ezeket, miközben továbbra is reagál a valódi rövidzárlatokra (>50 µs időtartam).

Teszt oszcilloszkóppal: CS+ szondát, miközben a motor maximális terhelésen működik. A tüskéknek a védelmi IC kioldási küszöbértéke alatt kell maradniuk (általában 50 mV 50 A sönt esetén). Ha a tüskék meghaladják a küszöbértéket, növelje a szűrő kapacitását 2,2 µF-ra.

3. kérdés: Mi a helyes eljárás a többszörös masszázspisztolyos PCBA kártyák programozásához a gyártás során?

V: A négylépcsős gyártási programozási eljárás megakadályozza a keveredéseket, és 75%-kal csökkenti a programozási időt az egyenkénti villogáshoz képest.

1. szakasz – SMT előtti programozás (opcionális nagy futásokhoz)

Használjon bandaprogramozót (pl. Elnec BeeProg) a rendszerbetöltő flash-be helyezéséhez az MCU-kba az elhelyezés előtt. Ez csak külső vakuval rendelkező MCU-k esetén működik (QFN-csomagok, amelyek érintkezői vannak kitéve). Ne utasítson el minden olyan chipet, amelynek ellenőrzése sikertelen – olcsóbb, mint az elhelyezett táblák átdolgozása.

2. szakasz – Rendszeren belüli programozás az SMT után

Helyezzen el egy programozó pogo tűs rögzítőt (6 érintkező: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Használjon többcsatornás programozót (8 vagy 16 kártya egyszerre). Célidő: 45 másodperc táblánként, beleértve az ellenőrzést.

3. szakasz – Kalibráló állomás (legkritikusabb)

A programozás után helyezze át a táblákat egy olyan kalibráló berendezésbe, amely valódi masszázspisztoly-motort tartalmaz optikai kódolóval. A szerelvény mindegyik masszázspisztoly PCBA-ját a következőkön keresztül működteti:

• Csarnokigazítás (automatikusan beállítja az elektromos szöget)
• Sebesség-linearitás (PWM vs RPM táblázat rögzítése)
• Áramkorlát (22A-ig növeli a terhelést)

Tárolja ezt a 12 kalibrációs állandót egy védett MCU flash szektorban. A kalibrálás nélküli táblák inkonzisztens sebességrámpákat eredményeznek.

4. szakasz – Nyomon követhetőség

Nyomtasson ki egy 2D Data Matrix kódot minden PCBA-ra, amely tartalmazza:

• Gyártási dátum kódja (YYWW)
• Kalibrálási ellenőrző összeg
• MOSFET tételszám (a bejövő ellenőrzésből)

Olvassa be ezt a kódot a végső összeszerelés során. Ha mezőhiba történik, nyomon követheti egy adott komponens kötegét, és csak az érintett egységeket dolgozhatja át.

Gyártási hozamcélok a masszázspisztoly PCBA-hoz

A megfelelően előállított PCBA masszírozópisztoly terhelés alatt 2800 ford./perc fordulatot ad le, 500 ms-on belül leáll, és 500 töltési ciklust túlél. Kövesse ezt az eljárást, ellenőrizze az egyes lépéseket, és termékei felülmúlják azokat a versenytársakat, akik kihagyják a kalibrálást vagy alul specifikálják a kapuhajtást.
