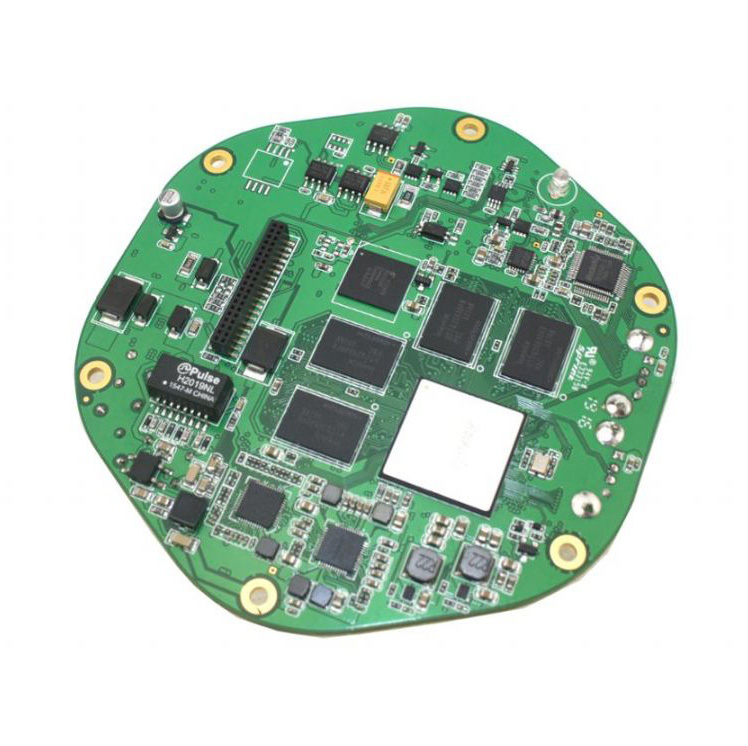

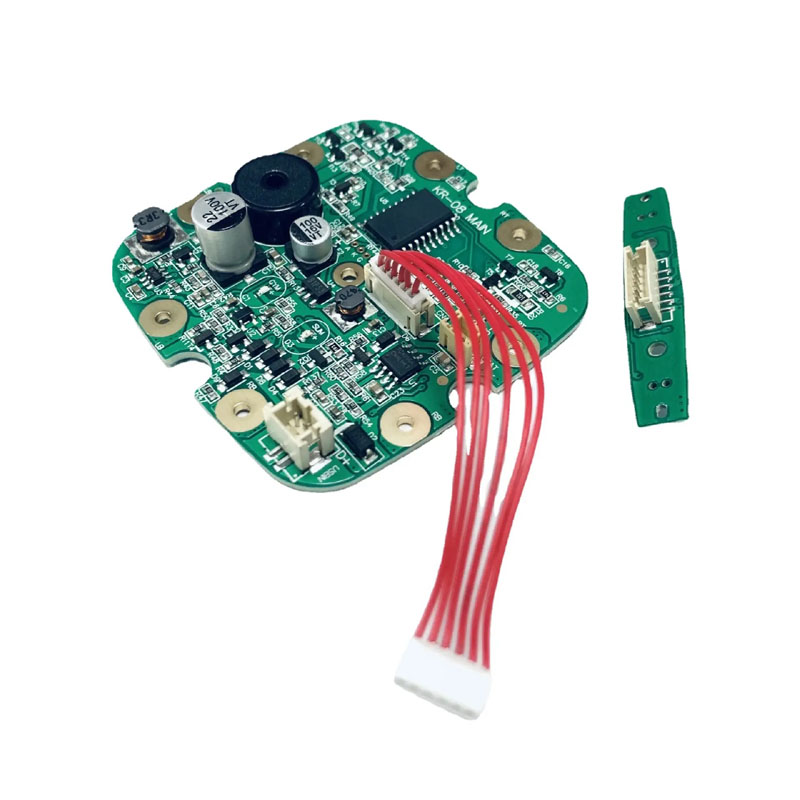

Vízselyem PCBA

Környezeti követelmények és osztályozások

A vízselyem extrém fürdőszobai környezetekben működik, amelyeket közvetlen vízfröccsenés, magas környezeti gőz és agresszív vegyi hatások jellemeznek, mint például a fogkrém és a szájvíz maradványai. A szabványos elektronika ilyen körülmények között gyorsan megviseli a korróziót, a parazita szivárgási áramokat és az elektromos rövidzárlatokat.

Tervezett PCBA-megoldásaink kifejezetten úgy készültek, hogy ellenálljanak ezeknek a súlyos környezeti stresszhatásoknak, garantálva a termék megbízható 3 éves élettartamát.

Az aljzatkockázatok mérséklése

Szükséges tanúsítványok Beépített: Minden vízselymes PCBA gyártás megfelel a globálisan kötelezően előírt készülék-előírásoknak: IEC 60335-1 (Háztartási készülékek biztonsága), UL 60730-1 (Automatikus elektromos vezérlések), IPX4/IPX7 Minimális behatolásvédelem és REACH / RoHS vegyi környezeti ellenállási szabványok.

Laminált alap kiválasztása és rézépítészet

Az alaplaminátum kiválasztása meghatározza a PCBA hosszú távú integritását folyamatos nedvességnek való kitettség mellett. A szabványos FR-4 könnyen felszívja a vízgőzt a nyers vágott lap élein és a hordókon keresztül bevonva, ami katasztrofális vezetőképes anódszálas (CAF) rövidzárlathoz vezet 12 hónapon belül.

Laminált minőségek összehasonlítása

• FR-4 szabvány: Vízfelvétel 0,10%–0,20%, TG 130°C–140°C. Csak száraz területekre alkalmas. Kerülje a vizes fogselyem alkalmazását, mivel gyors CAF meghibásodást vált ki.

• Magas TG FR-4 [Magas választékunk]: Vízfelvétel 0,08%–0,12%, TG 170°C. Ideális választás párás, szakaszos nedvességprofilokhoz.

• Halogénmentes High TG FR-4 [Javasolt]: Vízfelvétel 0,05%–0,08%, TG 150°C. Környezetbarát felépítés kiváló nedvességállósággal.

• Poliimid: Vízfelvétel 0,02%–0,04%, TG 250°C. Prémium opció tartós nedves expozícióhoz vagy merev-flex zónákhoz.

A réz súly és bevonat specifikációi

• Külső réteg réz: Minimum 1 uncia (35 µm), hogy optimalizált korróziógátló határt biztosítson.

• Belső réteg réz: Minimum 0,5 uncia (18 µm), hogy biztosítsa a jel integritását a belső motor interferencia ellen.

• Plated Through-Holes (PTH): Minimum 25 µm rézbevonat vastagság a hordók belsejében, hogy hermetikus, légmentes nedvességzáró tömítést hozzon létre.

• Felületi kidolgozás: Szigorúan ENIG (elektromos nikkel bemerítési arany) felhasználásával. Teljesen betiltjuk a HASL-t (Hot Air Solder Leveling) a vízselymes PCBA-k esetében, mivel a kitett ón-ólom ötvözet 90 napon belül korrodálódik a szájvíz gőzeiben.

Rétegrakás és mechanikai tervezés

A termék felépítésétől függően testre szabott többrétegű konfigurációkat szállítunk a nagyfrekvenciás szivattyúzaj (EMI) és a szerkezeti távolságkorlátok leküzdésére:

• Alapszint (csak gomb és szivattyú): optimalizált 2 rétegű High TG FR-4 szubsztrátumon készült, amely egyensúlyban tartja a költséghatékonyságot a kiváló minőségű ipari nedvességvédelemmel.

• Intelligens/prémium szint (nyomásérzékelő, LCD/LED-kijelző, Bluetooth, USB-C gyorstöltés): 4 rétegű összerakással készült. A kettős belső szilárd alapsík leárnyékolja a szivattyú EMF érzékeny MCU jeleit, és végleges fizikai blokkként működik a belső nedvesség diffúzióval szemben.

Vastagság és merev-flex integráció

• 1,0 mm Vastagság: Kompakt, ergonomikus kézi fogantyúkhoz tervezték, amelyek szerkezeti mozgékonyságot és leejtésállóságot igényelnek.

• 1,6 mm Vastagság: Munkalapi bázisállomásokhoz tervezték; maximális merevséget és a legalacsonyabb természetes vízgőz diffúziós sebességet kínál.

• Rigid-Flex PCB specializáció: Az ultra-prémium kompakt fogantyúkhoz a merev-flex konstrukciót támogatjuk, ahol az akkumulátor egy fedőréteggel védett, rugalmas poliimid faron keresztül csatlakozik. Ez kiküszöböli a meghibásodásra hajlamos kábelkötegeket, és jelentősen javítja a szerelvény általános IPX-besorolását.

Kettős védelem: konform bevonat és komponens tömítés

Robotikus szelektív konform bevonat

Még a legjobb alapfelületen is légmentesen záródó felületre van szükség ahhoz, hogy túlélje a fürdőszoba mindennapi páratartalmát.

• Precíziós, többtengelyes automatizált permetezés: Automatizált robotsoraink egységes védőréteget helyeznek el, miközben pontosan elfedik azokat a területeket, amelyeknek bevonatlannak kell maradniuk, mint például a C típusú csatlakozók, az akkumulátor érintkezői és a berregő csatlakozók.

• UV-ellenőrzés 0,1% fluoreszkáló festékkel: Speciális UV-indikátor festéket kevernek a bevonatba, amely lehetővé teszi a nagy sebességű optikai automatizált szkennerek számára a 25 µm-es egyenletes minimális vastagság ellenőrzését lyukrések nélkül.

Alkatrészszintű interfész tömítési specifikációk

1. USB-C port: Szilikon kompressziós tömítéssel és gumisapkával ellátva, amely IPX4-es tömítést biztosít, ha a port zárva van.

2. Tapintható kapcsolók: A kupola feletti robusztus gumicsizmával felülöntve, hogy elérje az IPX5 lokalizált behatolásvédelmet.

3. Szivattyúcsatlakozó: Teljesen zárt epoxi töltőanyaggal a teljes IPX7 ideiglenes merülési védelem érdekében.

4. Töltőérintkezőcsapok (Pogo Pins): Szigorúan meghatározott minimum 30 µ hüvelykes vastag aranyozott (kemény arany) és O-gyűrűs tömítésekkel. A normál nikkelezett csapok a nedves fürdőszobában történő napi töltés után 6 hónapon belül korrodálódnak és meghibásodnak. Nehéz arany füleink 20 000 nedves csatlakozási ciklust bírnak ki az érintkezési ellenállás csökkenése nélkül.

Szigorú gyártási minőségi tesztelési folyamat

A Unixplore vízselymes PCBA-k minden gyártott tételének át kell mennie egy sor intenzív nedvességszimulációs minőségellenőrzésen a feladás előtt:

1. Páratartalom Környezeti áztatás: 48 óra 40°C-on és 93% relatív páratartalom mellett (nem lecsapódó). Megfelelési feltételek: Nincs látható oxidáció; Szigetelési ellenállás (IR > 10 MΩ) bármely két hálózat között.

2. IPX4 vízpermet teszt: 10 perc folyamatos oszcilláló többszögű csőpermetezés a bevonatrétegek alatti folyadék behatolásának ellenőrzésére.

3. Nagyfeszültségű szigetelés ellenőrzése: 500 V DC feszültség alkalmazása az elsődleges akkumulátor kapcsai és az alaplap között, hogy megbizonyosodjon arról, hogy az IR > 50 MΩ utónedvesedés.

4. Stressz utáni működési ellenőrzés: Teljes ciklusú szivattyúműködtetés terhelés alatt. A nulla mikrokontroller (MCU) alaphelyzetbe állítása, az időzítés akadozása vagy a téves indítások megengedettek.

Mérnöki GYIK és műszaki ismertetők

Használhatok szabványos FR-4-et vízselymes PCBA-hoz, ha vastag réteg konform bevonatot viszek fel a költségek csökkentése érdekében?

V: Egyáltalán nem. Ez egy gyakori gyártási csapda, amely magas terepi visszaadási arányt eredményez. A konform bevonat nem tud lezárni három kritikus utat:

1. Bevonat nélküli Via Barrels: A vízgőz oldalirányban a szabványos FR-4 üvegszál belső szövetébe jut kapilláris hatáson keresztül, alulról elérve az alkatrészek párnáit. Ismételt páratartalom-ciklusok után fehér, vezetőképes sómaradványok képződnek, amelyek áthidaló komponensek.

2. Marott élek (élek felszívása): A táblamarás a nyers laminált éleket szabadon hagyja. A felületi feszültség hatására a bevonatok visszahúzódnak az éles sarkokból, és 0,5 mm-es mikroréseket hagyva ott, ahol a fürdőszobai gőz behatol.

3. Alkatrészek alsó része: A bevonat borítja a külső burkolatot, de nem tud tökéletesen behatolni az alacsony profilú SMT kondenzátorok és ellenállások alá. A beszorult nedvesség hidrolizálja a fluxusmaradványokat, ionos szennyeződést hozva létre, amely spontán, kéretlen szivattyúindítást okoz.

   Megoldásunk: A High TG FR-4 ENIG-gel és élperemes epoxi adagolással háromrétegű védelmet biztosít, amely 95%-os relatív páratartalom mellett 3 éven át is könnyen túlél.

Az Ön kulcsrakész EMS partnere: Unixplore Electronics

A vízselyem PCBA beszállítójának kiválasztásakor a hosszú távú mérnöki megbízhatóság és a szigorú minőség-ellenőrzés kritikus fontosságú. A Unixplore Electronics olyan fejlett képességeket és ipari infrastruktúrát kínál, amelyek zökkenőmentesen életre kelthetik a tervezést:

l Egyablakos kulcsrakész EMS-szolgáltatások: Mi kezeljük a teljes termékéletciklust, a sematikus optimalizálástól és az alkatrészek DFM felülvizsgálatától a globális alkatrészbeszerzésig, az SMT- és DIP-összeszerelésig, a firmware-programozásig, a funkcionális tesztelésig (FCT), az automatizált konformális bevonatolásig, a végső doboz-építésig és a speciális csomagolásig.

l Tanúsított minőségi szabványok: Teljes gyártási ökoszisztémánk ISO 9001:2015 tanúsítvánnyal rendelkezik, és minden elektronikai összeszerelési gyakorlat szigorúan betartja a nemzetközi IPC-A-610E szabványt, kiküszöbölve a hidegforrasztási kötések vagy az alkatrészek eltolódásának kockázatát.

l Fejlett házon belüli gyártási teljesítmény: Több mint 3000 négyzetméteres antisztatikus gyártóüzemet működtetünk, 20 szakértő K+F és folyamatmérnök támogatásával. Létesítményünk jellemzői:

1. 6 nagy sebességű Yamaha SMT gyártósor

2. 4 precíziós DIP szerelősor hullámforrasztással

3. 2 speciális beégési/öregedési tesztszoba

4. 2 magas és alacsony hőmérsékletű váltakozó nedves hőtesztkamra, amelyek biztosítják, hogy minden környezeti hitelesítési tesztet átfogóan házon belül végezzenek.

l Rugalmas rendelésskálázás (MOQ nélkül): Agilis gyártási keretrendszereinket az Ön növekedésének támogatására optimalizáltuk. Szigorú, minimális rendelési mennyiség (No MOQ) politikát tartunk fenn, amely lehetővé teszi számunkra, hogy ugyanolyan elit pontossággal kezeljük a prototípus gyors tesztelését, a kis kísérleti sorozatokat és a nagy tömeggyártást.

l Globális elérés és kommunikáció: Nemzetközi műszaki értékesítési csapatunk teljes mértékben folyékonyan beszél angolul, franciául, oroszul és arabul. A csúcskategóriás piacok – köztük Nyugat-Európa (35%), Észak-Amerika (20%) és Óceánia (20%) – kiszolgálásában szerzett mély tapasztalattal teljes mértékben megértjük a testápolási elektronikus biztonsági megfelelési szabványokat világszerte.

Forduljon hozzánk még ma: Küldje el testreszabott vízselymes PCB tervezési, anyagjegyzék vagy DFM kérdéseit mérnöki pultunkhoz. Csapatunk 24 órán belül átfogó gyártási elemzést és optimalizált kulcsrakész árajánlatot ad.
