A rövid válasz: Alkalmazásától függ

Az ipari hajtások, elektromos hajtású vezérlők és szervorendszerek teljesítményelektronikája és hibaelemzése terén szerzett 20 éves tapasztalattal dokumentáltam, hogy a forrasztási döntések hogyan befolyásolják vagy rontják meg a motorvezérlés megbízhatóságát. Ez az útmutató műszaki adatokat, összehasonlító táblázatokat és a helyszínen tesztelt ajánlásokat tartalmaz.

Az ólommentes forrasztás kötelező a szabályozott piacokra (EU, Kína, Korea) szállított legtöbb kereskedelmi motorvezérlő termék esetében. Mindazonáltal léteznek kivételek az autóipari motorháztető alatti alkalmazások, a repülőgépipar és bizonyos ipari meghajtók esetében, ahol a megbízhatóság felülírja a szabályozási követelményeket.

Technikai különbségek: ólmozott és ólommentes forrasztóanyag

Az anyagtulajdonságok megértése megmagyarázza, miért fontos ez a döntés a motorvezérlő PCBA-k esetében.

Ötvözet összetétel és olvadáspontok

Mechanikai megbízhatóság összehasonlítása

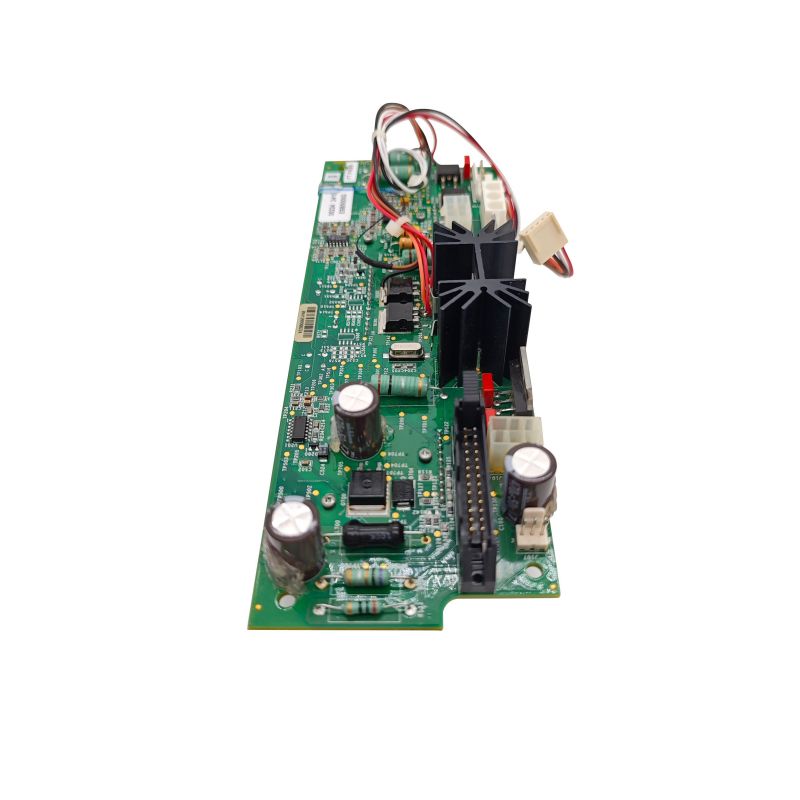

Miért néznek szembe a motorvezérlő PCBA-k egyedi forrasztási kihívásokkal?

A motorvezérlő szerelvények olyan igénybevételt tapasztalnak, amellyel a legtöbb PCB soha nem találkozik. Ez a három tényező teszi kritikussá a forrasztás kiválasztását.

1. Erős vibrációjú környezetek

A közvetlenül szivattyúkra, kompresszorokra vagy elektromos járművekre szerelt motorvezérlők folyamatos mechanikus gerjesztést tapasztalnak. Egy dokumentált tanulmány azonos PCBA-kat hasonlított össze ólmozott és ólommentes forraszanyaggal:

- Vezetett összeállítás:Első meghibásodások 40 óra 6g véletlenszerű vibráció után (komponens lábtörés)

- Ólommentes összeszerelés:Ugyanaz a hibaüzemmód már csak 4 óra azonos rezgés után

Az ok? Az ólommentes forrasztóanyag rugalmassága csökkent. Ha az ízület nem tud meghajolni, a vibrációs feszültség az alkatrész vezetékére összpontosul, ami idő előtti törést okoz.

2. Extrém termikus kerékpározás

A motoros hajtások hőt termelnek. Ezután a motorok leállnak. Aztán újra kezdik. Egy tipikus ipari hajtás -40°C-tól +125°C-ig több ezer alkalommal fordul meg.

Ólmozott forrasztóanyagA rugalmasság révén alkalmazkodik a CTE (hőtágulási együttható) eltérésekhez az alkatrészek és a PCB között.

Ólommentes forrasztóanyagvastagabb, ridegebb intermetallikus vegyületeket (IMC) képez a csatlakozási határfelületen. A túlzott IMC növekedés gyengíti a felületet és felgyorsítja a repedés keletkezését.

3. Nagy áramok és Joule fűtés

A motorvezérlő PCBA-k 5A és 200A+ közötti folyamatos áramot szállítanak. Minden forrasztási kötés önmelegszik az I²R veszteségek miatt.

Az elsődleges különbség nem az ellenállás, hanem az, hogy az ízület hogyan kezeli az idő múlásával fellépő termikus feszültséget.

Amikor Ólommentes forrasztóanyagot KELL használni

A szabályozási követelmények ezekben a forgatókönyvekben kevés választási lehetőséget hagynak.

RoHS-kompatibilis piacok

Az EU, Kína, Dél-Korea és sok más joghatóság korlátozza az ólom mennyiségét az elektronikában a homogén anyagok tömegének 0,1%-ára. Az ezeken a piacokon értékesített termékeknek ólommentes forraszanyagot kell használniuk, kivéve, ha különleges mentesség vonatkozik rájuk.

Fogyasztói és kereskedelmi motorvezérlők

Háztartási gépek (mosógépek, HVAC ventilátorok, hűtőkompresszorok)

Motoros hajtású elektromos szerszámok

Kereskedelmi HVAC vezérlők

Robotika nem ipari használatra

Exportra néző gyártás

Ha motorvezérlő PCBA-kat gyárt globális forgalmazásra, a különálló ólmozott és ólommentes gyártósorok fenntartása bonyolult készleteket és minőségi kockázatokat jelent. Az egységes, ólommentes feldolgozás a praktikus választás.

Mikor igazolhatja az ólmozott forrasztást (kivételek)

Egyes alkalmazások jogosultak a RoHS alóli mentességre, vagy teljesen kívül esnek a szabályozás hatályán.

Motorháztető alatti elektronika

7. c)-I(legalább 2026-ig érvényes) lehetővé teszi a vezetést a nagy megbízhatóságú autóelektronikában, ahol az ólommentes alternatívák nem bizonyítottan megbízhatóak.

A Tier-1 beszállítók valós adatai a következőket mutatják:

• A motorvezérlő egységek ólommentes csatlakozásai korábban repedések keletkezését mutatják hőciklus alatt
• A tiszta ón felületeken kialakuló ónbajusz rövidzárlati kockázatot jelent a lezárt ECU-kban
• Sok autóipari OEM továbbra is ólmozott forraszanyagot ír elő a biztonság szempontjából kritikus modulokhoz

Repülési és katonai

Teljes mentesség. Repülési, védelmi vagy űripari alkalmazásokhoz nincs szükség ólommentes forraszanyagra. Ezek a szektorok továbbra is Sn63/Pb37-et használnak, több évtizedes megbízhatósági adatok alapján.

Ipari motoros meghajtók (10+ éves élettartamra vonatkozó követelmények)

Ha egy motorvezérlőnek 15 évnél hosszabb ideig kell működnie egy légkondicionált gyárban (-20°C és +70°C között), az ólmozott forrasztóanyag marad a konzervatív választás. Az ólommentes anyagok hosszú távú termikus kifáradására vonatkozó adatok ilyen körülmények között még fejlesztés alatt állnak.

Orvosi felszerelés (nem beültethető)

Számos orvosi elektronikus eszköz esetében létezik mentesség, ahol a megbízhatóság közvetlenül befolyásolja a betegek biztonságát.

Javítás és cserealkatrészek

A meglévő ólmozott forrasztóberendezésekhez használt csere PCBA-k esetében ólmozott forrasztóanyagot kell használni a kohászati ​​kompatibilitás fenntartása érdekében a meglévő csatlakozásokkal és alkatrészekkel.

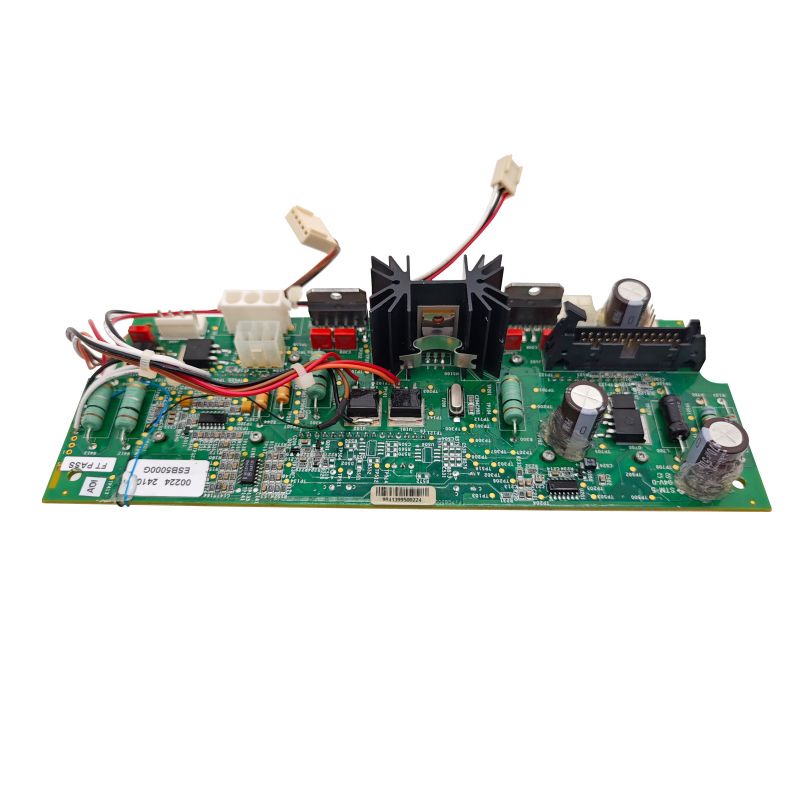

Kritikus szempontok a motorvezérlő PCBA-hoz

Nem minden alkatrész tolerálja az ólommentes forrasztási hőmérsékletet. Ez az öt kategória különös figyelmet igényel.

1. Hőmérsékletre érzékeny alkatrészek

Az ólommentes visszafolyási csúcsok 245°C és 260°C között vannak – ez lényegesen magasabb, mint az ólom 220°C és 230°C közötti hőmérséklete.

2. Tiszta ón bevonatú alkatrészek

A tiszta ón felületek (gyakran az ólommentes alkatrészeken) idővel vezetőképes szálakat növeszthetnek – ez kritikus kockázatot jelent a szűk alkatrésztávolságú motorvezérlők számára.

Mérséklő stratégiák:

- A tiszta ón helyett NiPdAu vagy matt ón-bizmut felületet adjon meg

- Vigyen fel konform bevonatot az összes forrasztási kötésre

- A nagy sűrűségű területeken kerülje a tiszta ón használatát az alkatrészeken

3. Az ólmozott komponensek meglévő készlete

Az ólmozott forrasztóelemek (pl. SnPb-bevonatú vezetékek) ólommentes összeszerelési folyamatban történő felhasználásávalfolyamat inkompatibilitás:

Az alkatrész kikészítése 183°C-on megolvad, de az ólommentes forrasztáshoz 245°C+ szükséges

Az alkatrész felülete oxidálódhat vagy feloldódhat, mielőtt a forrasztás kialakulna

Eredmény: megbízhatatlan kötések, fej a párnában hibák és helyszíni hibák

Szabály:Használjon az általuk tapasztalt forrasztási folyamatnak megfelelő alkatrészeket.

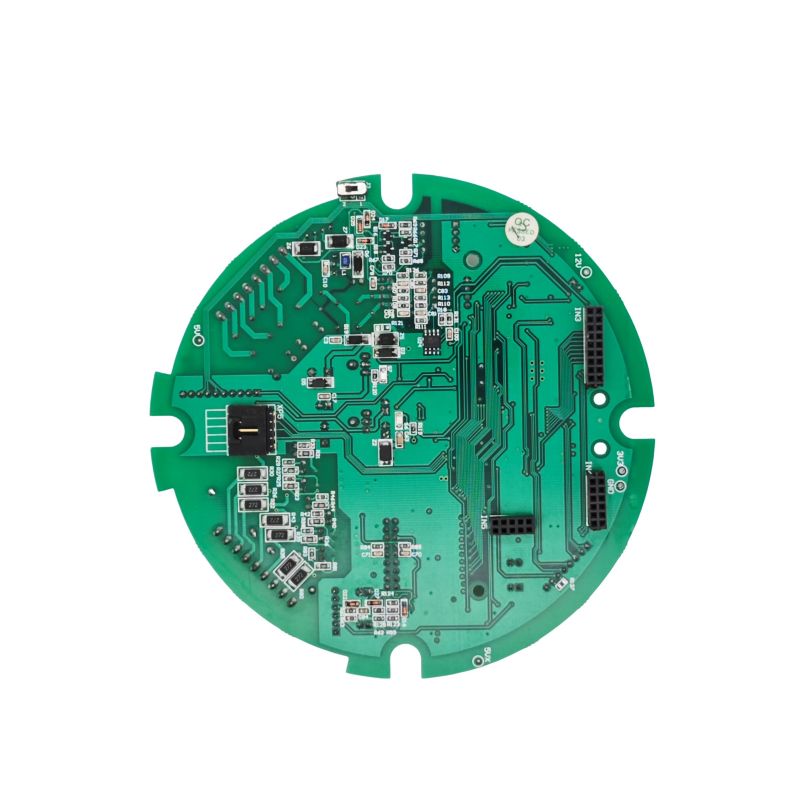

Az ólommentes motorvezérlő PCBA legjobb gyakorlatai

Ha ólommentességre van szükség, ezek a gyakorlatok maximalizálják a megbízhatóságot.

PCB felületi kikészítés kiválasztása

Ajánlás:Az ENIG a legjobb nedvesítést és a leghosszabb eltarthatóságot biztosítja az ólommentes összeszereléshez.

Reflow Profil optimalizálás

A rosszul optimalizált ólommentes visszafolyási profil hideg illesztéseket, üregeket és törékeny IMC-ket hoz létre.

Rezgéscsillapítás ólommentes kötésekhez

Tekintettel az ólommentes rezgések csökkentett rugalmasságára, tegye meg a következő lépéseket:

1. Befőzés/kapszulázás:Töltse fel a nagy tömegű alkatrészek (csatlakozók, transzformátorok, nagy kondenzátorok) körüli burkolatot szilikon vagy uretán tömítőanyaggal. Ez elvezeti a vibrációs feszültséget a forrasztási kötésektől.

2. Ragasztóval ragasztott alkatrészek:Használjon epoxi vagy szilikon ragasztót a nagy felületre szerelhető eszközök (induktorok, alumínium kondenzátorok) alá.

3. Csökkentse az alkatrészek leállási magasságát:A hosszú vezetékekkel ellátott magas alkatrészek vibrációs karként működnek. Ha lehetséges, adja meg az alacsony profilú alkatrészeket.

Motorvezérlő PCBA GYIK

Az alábbiakban három műszaki kérdés található motorhajtás tervezőitől és gyártómérnökeitől.

Q1: Elektromos jármű motorvezérlőt tervezek egy Tier-1 autóipari beszállító számára. Használhatok ólommentes forraszt?

V:Igen, de jelentős minősítési vizsgálattal. A legtöbb Tier-1 autóipari beszállító jelenleg ólommentes forrasztóanyagot használ az új konstrukciókhoz, mivel az EU-piacon lévő járművek esetében kötelező az RoHS-megfelelés. Mindazonáltal léteznek kivételek a motorháztető alatti elektronika esetében, ahol az ólommentes megbízhatósági adatok továbbra is hiányosak.

A minősítési tervnek tartalmaznia kell:

Gyakorlati tanácsok:Sok autóipari OEM továbbra is ólmozott forrasztóanyagot ír elő a motorháztető alatti ECU-khoz, a meglévő RoHS-mentességet alkalmazva. Beszéljen ügyfelével, mielőtt elkötelezi magát az ólommentesség mellett. Ha az ólommentesség kötelező, adja meg az ENIG felületkezelést és a megfelelő bevonatot minden egységhez.

2. kérdés: Az ipari motorhajtásom 18 hónap után meghibásodott, mert a hat teljesítményű MOSFET forrasztási csatlakozásai megrepedtek. A szerelvény SAC305 ólommentes forrasztóanyagot használ. Mi történt rosszul?

V:Ez egy klasszikus hőfáradási hiba. Íme a diagnosztikai sorrend:

1. lépés – Vizsgálja meg a repedés helyét:Mikroszkóp alatt nézze meg a MOSFET vezeték és a forrasztófilé közötti interfészt. Ha a repedés az intermetallikus vegyület (IMC) rétegen fut végig, az IMC túl vastagra nőtt a visszafolyás során.

2. lépés – Tekintse át újratördelési profilját:A SAC305 esetében a likvidus (TAL) feletti idő legfeljebb 60-90 másodperc lehet. Ha a TAL meghaladta a 120 másodpercet, az IMC vastagsága meghaladhatja a 10 µm-t (a rideg zóna 5 µm felett kezdődik).

3. lépés – Mérje meg a hőmérséklet-emelkedést a MOSFET leeresztőpárnán:Infravörös kamerával mérje meg a betét hőmérsékletét teljes terhelés mellett. Ha meghaladja a 110°C-ot, a hőciklus-delta (ΔT) túl nagy.

4. lépés – Ellenőrizze az egypontos rögzítést:A nagy hőpárnákkal (DPAK, D2PAK, TO-263) rendelkező tápellátási MOSFET-ek, amelyeknek nincs termikus átvezetése, vagy a párna alatt üregek vannak, forró pontokat tapasztalnak. Röntgenezze az ízületeket – a betétfelület 25%-át meghaladó üregek elfogadhatatlanok.

Javasolt javítások (prioritási sorrendben):

1. ΔT csökkentése:Adjon hozzá hűtőbordát vagy javítsa a légáramlást, hogy a MOSFET párnák hőmérséklete teljes terhelés mellett 90 °C alatt maradjon.

2. Termikus átmenet hozzáadása:Minden MOSFET alátét alá helyezzen egy 0,3 mm-es átmenőnyílást (töltött és kupakkal), hogy hőt szívjon be a PCB alaplapjába.

3. Használjon alacsony ezüsttartalmú ötvözetet:Tekintsük a SAC105-öt (1% Ag) a SAC305 helyett. Az alacsonyabb ezüsttartalom valamivel magasabb olvadáspont árán növeli a hajlékonyságot és a termikus kifáradás ellenállását.

4. Helyezze be a MOSFET-eket:Vigyen fel hővezető tömítőanyagot a MOSFET-ekre. Ez csillapítja a termikus ciklusfeszültséget és hőt ad át.

3. kérdés: Javítanom kell egy motorvezérlő PCBA-t, amely eredetileg ólmozott forrasztóanyagot használt. Használhatok ólommentes forrasztóanyagot a javításhoz?

V:Műszakilag igen, de nem ajánlott. Íme, miért:

1. probléma – Vegyes kohászat:Az ólommentes forrasztóanyag (SAC305) nem keveredik jól a maradék ólmozott forrasztóanyaggal (Sn63/Pb37). A kapott ötvözet olvadáspontja megjósolhatatlan (általában 190°C és 210°C között van), és gyenge, szemcsés kötéseket képez, amelyek hajlamosak repedésre.

2. probléma – Hőmérséklet-ütközés:Az ólommentes forrasztóanyag megfelelő áramlásához 370°C és 400°C közötti hőmérsékletű forrasztópáka csúcsra van szüksége. Ez a hőmérséklet:

Lazítsa le a PCB párnát az FR4 hordozóról

A szomszédos alkatrészek (különösen az elektrolitkondenzátorok) károsodása

Olvassa meg a közeli műanyag csatlakozókat

Javasolt javítási protokoll:

Ha ólommenteset kell használnia ólmozott táblán:Távolítsa el a meglévő forrasztás 100%-át a javítási területről vákuumforrasztó állomás segítségével. Vizsgálja meg nagyítással – minden ólmozott forrasztóanyag-maradvány beszennyezi az új csatlakozást. Ezután folytassa az ólommentes forrasztást 370°C-on aktív folyasztószerrel.

Döntési mátrix: Ólmozott vs. ólommentes motorvezérlő PCBA

Használja ezt a táblázatot a forrasztás kiválasztásához.

Az ólommentes forrasztást törvény írja elő a legtöbb szabályozott piacra szállított motorvezérlő PCBA esetében. Az ólommentes ötvözetek anyagtulajdonságai – nagyobb ridegség, vastagabb IMC-képződés, ónoszlop kockázata – azonban valódi megbízhatósági aggályokat vetnek fel a nagy vibrációjú és hőciklusos alkalmazásokban.

Kötelező ólommentes alkalmazásokhoz:

A legjobb nedvesítés érdekében használjon ENIG felületkezelést

Gondosan szabályozza a visszafolyási profilt (TAL 60-90 másodperc, csúcs 245-260°C)

Nagy tömegű alkatrészekhez adjon hozzá cserepet vagy ragasztót

Alkalmazzon konform bevonatot az ónbajusz csökkentése érdekében

A mentességre jogosító alkalmazások esetén (gépjármű motorháztető, ipari 10 év feletti, repülőgépipar, orvosi):

- Az ólmozott forrasztóanyag (Sn63/Pb37) továbbra is a megbízhatóság aranystandardja

- A rugalmasság, a rezgésállóság és a több évtizedes terepi adatok kombinációja nehezen pótolható

Javításhoz:Illessze az eredeti forrasztóötvözetet. A vegyes kohászat kiszámíthatatlan, megbízhatatlan kötéseket hoz létre.

A döntés végső soron egyensúlyba hozza a szabályozási megfelelést a helyszíni megbízhatósággal. A 3-5 éves várható élettartamú fogyasztói termékeknél az ólommentes érett és megbízható. A biztonság szempontjából kritikus vagy hosszú élettartamú motorvezérlők esetében kövesse a mentességet, és használjon ólmozott forrasztóanyagot.
