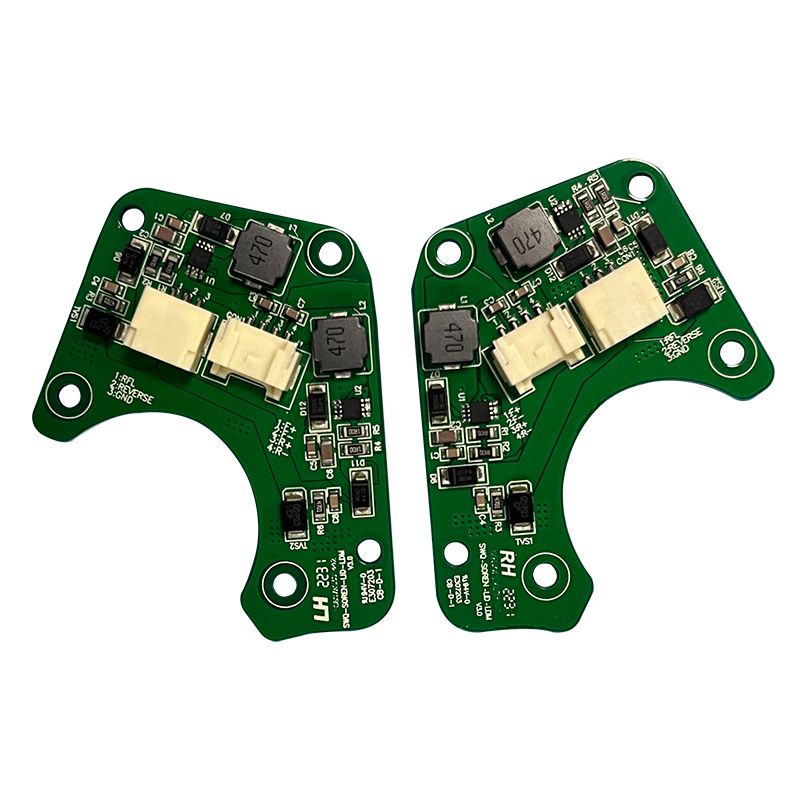

Alapdifferenciátorok RC autós PCBA-hoz

Nem minden RC autó PCBA-konstrukció teljesít egyformán. Hat tényező hozza létre az igazi különbséget.

Motoros meghajtási fokozat – ahol a legtöbb terv meghibásodik

Különbségteremtő: A hobbi minőségű RC autós PCBA külön magas és alsó MOSFET meghajtókat használ programozható holtidővel. A játéktáblák integrált félhíd IC-ket használnak, amelyek 2 perc alatt túlmelegednek terepen.

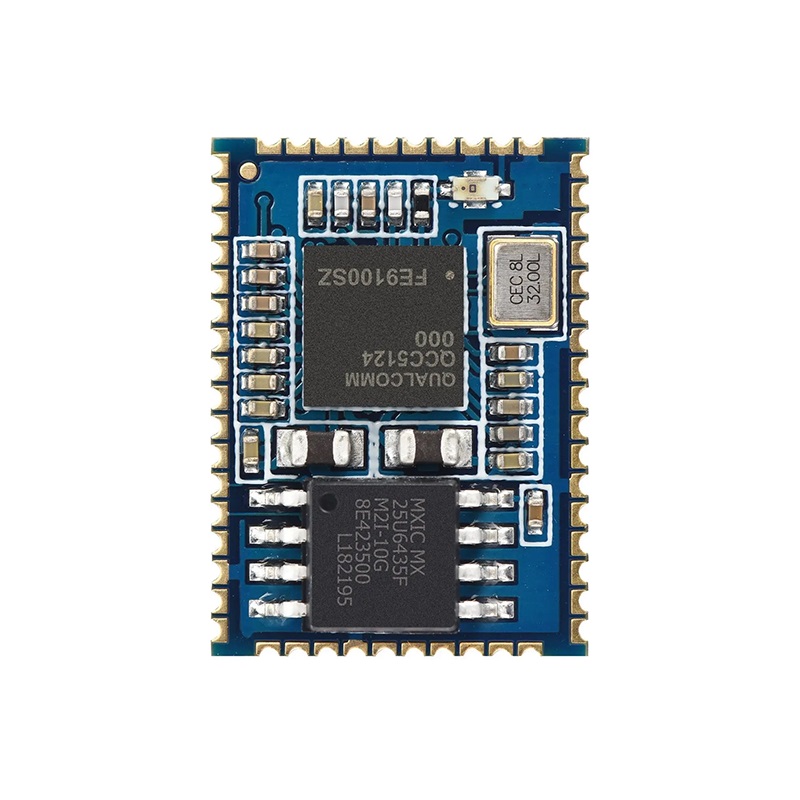

A rádióvevő érzékenysége és szelektivitása

Különbségteremtő: A minőségi RC autós PCBA külön LNA-t (alacsony zajszintű erősítőt) tartalmaz a vevő IC előtt. Ez 15 dB erősítést ad a zajszint csökkenése nélkül, lehetővé téve a vezérlést 300+ méterről.

A fontos energiagazdálkodási különbségek

A motorterhelés alatti feszültségstabilitás határozza meg, hogy az RC autó PCBA-ja visszaáll-e az erős gyorsítás során.

Akkumulátor bemenet és szabályozás

Kritikus különbség: Az RC autós PCBA-n lévő MCU-nak életben kell maradnia a motor leállása közben, amikor az akkumulátor feszültsége 8,4 V-ról 5,0 V-ra csökken 10 ezredmásodpercig. Használjon buck-boost-ot vagy nagy kondenzátortelepet (1000 µF alacsony ESC) az 5 V-os sínre.

BEC (Battery Eliminator Circuit) teljesítmény

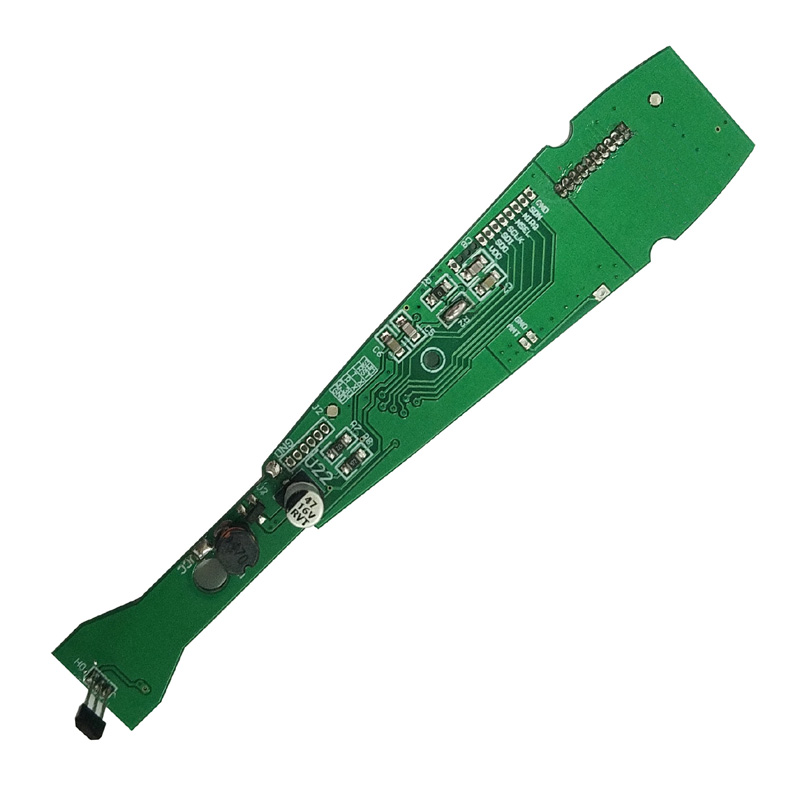

Elrendezési és árnyékolási különbségek

Az RC autó PCBA egy műanyag alvázon belül működik motorokkal, vezetékekkel és forgó fogaskerekekkel. A zaj mindenhol ott van.

Zajszigetelési technikák

Különbségteremtő: Egy minőségi RC autós PCBA az RF részt egy külön földszigeten helyezi el, amely a fő földeléshez van csatlakoztatva egyetlen ponton, az akkumulátor negatív kapcsa közelében.

Kristály és oszcillátor elhelyezése

- Tartsa a 27 MHz-es kristályt (vagy TCXO-t 2,4 GHz-hez) legalább 15 mm-re a motorvezetékektől

- Nincs digitális nyom a kristály alatt

- Földvédő gyűrű az oszcillátor körül (öltéssel 2 mm-enként)

- A kristály specifikációnak megfelelő terhelési kondenzátorok (±5 pF)

Firmware és vezérlőhurok különbségei

A hardver önmagában nem tesz különbséget. Az irányítási algoritmus elválasztja az érzékeny autókat a lomháktól.

Fojtószelep és kormánygörbék

Végrehajtás: Az RC autó PCBA MCU-nak minimum 1 kHz-es PID hurkot kell futtatnia. A 100 Hz-es hurkok észrevehető késést okoznak. Használjon Cortex-M4-et vagy hasonlót hardveres szorzás-felhalmozással.

Failsafe és telemetria

- Jelvesztés hibabiztos-- Állítsa a gázkart nullára, ha 0,5 másodpercig nincs csomag

- Alacsony akkumulátor üzembiztos-- Csökkentse a fojtószelepet 50%-ra 6,0 V-nál, vágja le 5,5 V-nál

- Opcionális telemetria-- Az akkumulátor feszültsége, a motor hőmérséklete, az RSSI visszaküldve az adónak

A minőségi RC autós PCBA nem csak szoftverben, hanem hardverben (különálló összehasonlító) is hibabiztosan működik. Ha az MCU leblokkol, a hardver nullára húzza a gázkart.

Gyártási tűréshatárok és tesztelés

A tömeggyártás különbségeket tár fel. A szűk tűrések egyenletes teljesítményt biztosítanak.

Kritikus gyártási előírások

Funkcionális tesztelési protokoll

Minden RC autó PCBA-nak meg kell felelnie:

1. Terhelés nélküli motor teszt-- Áram < 1A, nem hallható nyafogás

2. Stall teszt-- 30A 2 másodpercig, nincs hőleállás

3. Tartomány teszt-- 100 méter nyílt terepen leengedett antennával

4. Interferencia teszt-- Működtessen 10 táblát egyszerre, nincs csatorna ütközés

GYIK -- Gyakori kérdések az RC Car PCBA különbségekkel kapcsolatban

1. kérdés: Miért veszítik el egyes RC autós PCBA-tervek párosítását egy ütközés után, míg mások nem?

V:A különbség a kristályoszcillátor mechanikai igénybevétele. Az autót leállító ütközés hirtelen 200-500 G lassító impulzust hoz létre. Ez a sokk kétféleképpen tolja el a kvarckristály rezonanciafrekvenciáját:

Frekvenciaeltolódás a mechanikai igénybevételtől-- A kristálylap ideiglenesen deformálódik a G-erő hatására, így párhuzamos rezonanciafrekvenciája akár 150 ppm-el is megváltozik. Ha a vevő PLL-je nem tudja követni ezt az eltolódást (a legtöbb olcsó kialakítás 50 ppm-es rögzítési tartományban van), az RC autós PCBA elveszti a reteszelését, és soha nem veszi fel újra, mert a deformált kristály immár állandó eltolást kapott.

Forrasztott kötések mikrotörései-- A kis HC-49S kristályok (gyakran a játék RC-ben) nehézfém tokkal rendelkeznek. 500 G alatt a ház tehetetlensége megfeszíti a forrasztott kötéseket. A szemrevételezésen átmenő mikrorepedés szakaszos érintkezést hoz létre. Az RC autó PCBA bekapcsol (a kristály alacsony rezgés mellett működik), de azonnal meghibásodik, amint a motor rezeg.

Megoldás minőségi RC autós PCBA-ban:

- Használjon MEMS oszcillátort (SiTime vagy hasonló) kvarc helyett. A MEMS eszközök túlélik az 50 000 G-t és kevesebb energiát fogyasztanak.

- Ha a kvarc kötelező, használjon 3,2×2,5 mm-es kerámiacsomagot (nem HC-49S) négypontos forrasztással.

- Adjon alátöltet epoxit az oszcillátor alá (egy 0,5 mm-es gyöngy két szélén elnyeli az ütést).

Egy jól megtervezett RC autó PCBA túléli a betonra történő ismételt 1 méteres ejtéseket anélkül, hogy elveszítené a kötést. Tesztelje úgy, hogy az összeszerelt autót 20-szor ejtse le 1 méterről, majd ellenőrizze a hatótávolságot. Az olcsó tervek a 3. vagy 4. cseppen elbuknak.

2. kérdés: Hogyan befolyásolja a MOSFET kapumeghajtó konfigurációja az RC autó PCBA teljesítményét részleges fojtószelep mellett?

V:A részleges fojtószelep (10–40%-os munkaciklus) az a hely, ahol a legtöbb RC autó PCBA-konstrukció felfedi a gyengeségeit. Két kapuhajtási paraméter dominál:

Kaputöltés és Miller-fennsík-- Ha a MOSFET részleges fojtószeleppel kapcsol, akkor több időt tölt a lineáris régióban (Miller plató), ahol az Rds(on) még nem érhető el. A nagy teljes kaputöltésű MOSFET (Qg > 50 nC) teljes bekapcsolásához 200-300 ns szükséges. 10%-os fojtószelep mellett (20 kHz PWM, 5 µs bekapcsolási idő) a MOSFET csak 4,7 µs-ig fejlődik ki teljesen. A maradék 300 ns a lineáris tartományban (I × V) disszipálja a hőt. 20 A feszültségnél ez 20 A × 6 V = 120 W 300 ns ciklusonként – elég ahhoz, hogy a csatlakozási hőmérsékletet 30 másodperc alatt 40 °C-kal a környezeti hőmérséklet fölé emelje.

Kapu ellenállás értéke-- A Toy RC autó PCBA-tervek egyetlen 100Ω-os kapuellenállást használnak az egyszerűség kedvéért. Ez 500 ns emelkedési időt hoz létre. A minőségi kialakítások külön be- és kikapcsoló ellenállást használnak: 10 Ω-os bekapcsolási (gyors) és 100 Ω-os kikapcsolási (lassabb a csengetés csökkentése érdekében). Ez 100 ns-os emelkedési időt produkál, drámaian csökkentve a lineáris régió veszteségeit.

Mérési különbség-- Tesztelje az RC autó PCBA-t 25%-os fojtószeleppel egy próbapadon 10 percig. Gyenge kialakítás esetén a motor hőmérséklete 90°C, a MOSFET ház pedig 110°C-ot jelez. A minőségi kialakítás (alacsony Qg MOSFET-ek, külön kapuellenállások) a motort 60 °C-on, a MOSFET-et 70 °C-on működteti. A hűtőlap 5-ször tovább bírja.

3. kérdés: Mi a különbség az antenna kialakításában a 100 méteres RC autós PCBA és a 300 méteres változat között?

V:Három antenna kialakítási elem hozza létre a 200 méteres különbséget, miközben ugyanazt a 2,4 GHz-es adóteljesítményt használja (100 mW törvényes határ):

Az antenna típusa és hatékonysága-- A szabványos 1,6 mm-es FR-4 kártyán lévő NYÁK-nyomantenna (fordított-F) 40--50%-os hatékonyságot ér el (-3 és -4 dBi erősítés). Ugyanaz az RC autós PCBA külső 1/4 hullámú monopólussal (31 mm-es vezeték) 70-80%-os hatásfokot (-1,5 dBi) ér el. Egy kerámia chip antenna (pl. Johanson 2450AT18) hangolt illesztő hálózattal 60-65%-os hatásfokot ér el. 300 méteres hatótávolsághoz használjon függőlegesen elhelyezett monopólus antennát (nem tekercselt a házba).

A talaj sík mérete-- Az antenna alaplapjának (counterpoise) legalább λ/4 (31 mm) hosszúságúnak kell lennie. A minőségi RC autós PCBA kialakítások 35×40 mm-es szilárd alapterületet foglalnak el az RF szakasz alatt. A játéktáblák az antennát az akkumulátor vagy a motor közelében helyezik el, így 15 mm-re csökkentik a tényleges alapsíkot. Ez 2,45 GHz-re hangolja az antennát – a tényleges rezonancia 2,6 GHz-re tolódik el, 10 dB érzékenységet veszítve.

A tápvezeték impedanciája-- A monopólus antennához 50 Ω-os átviteli vezeték szükséges az RF IC-től az antenna betáplálási pontjáig. Ez 1,5 mm széles nyomvonalat jelent az 1,6 mm-es FR-4-en (mikroszalagon), alatta folyamatos alaplappal. Minőségi RC autós PCBA 50 Ω-os nyomvonalat használ mindkét oldalon földelt átmenetekkel. A játéktáblák az antennát egy 10 mm hosszú, 0,3 mm-es nyomvonalon (120 Ω) vezetik át, az alaplapon lévő résekkel – így az impedancia eltérése az átvitt teljesítmény 40%-át tükrözi.

Ellenőrzés-- Kérjen a PCBA szállítójától egy Smith diagramot, amely az antenna impedanciáját mutatja 2,45 GHz-en. Egy jó kialakítás 50Ω ± 5Ω-ot mutat. A rossz kialakítás 30Ω-ot vagy 80Ω-t mutat. Ez az egyetlen mérés minden szimulációnál pontosabban jelzi előre a tartománykülönbséget.

Összehasonlító táblázat – Toy vs Hobby RC Car PCBA

A kiváló RC autós PCBA nem a drága alkatrészekről szól. A helyes kapuhajtásról, a megfelelő antennakialakításról, a hibabiztos hardverről és a szűk gyártási tűrésekről szól. Fókuszban a MOSFET kapcsolási veszteségei és az RF alapsík mérete – ez a két terület jelenti a legszembetűnőbb különbséget a valós vezetésben.
