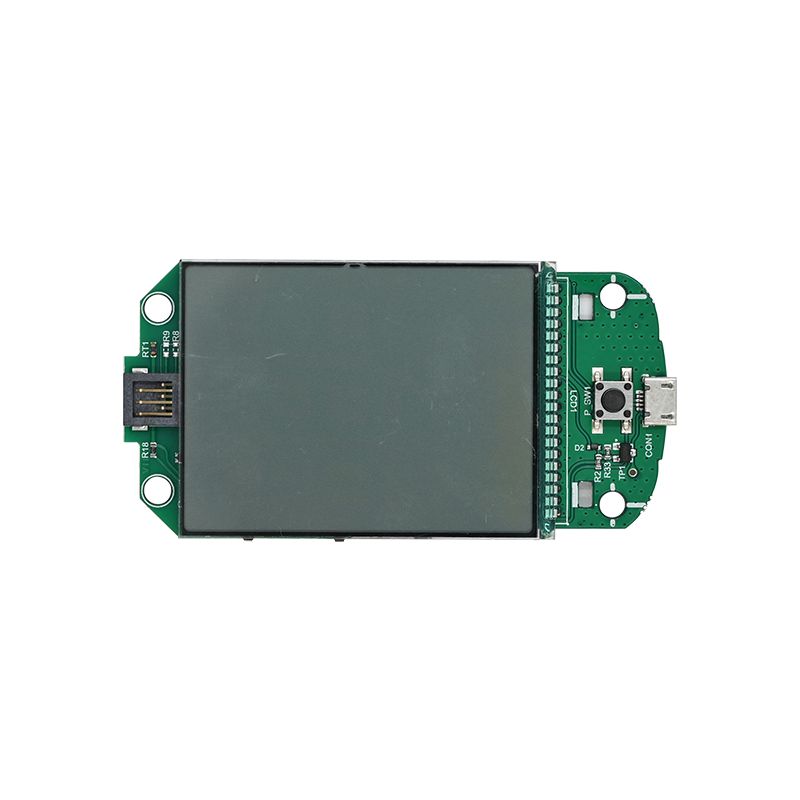

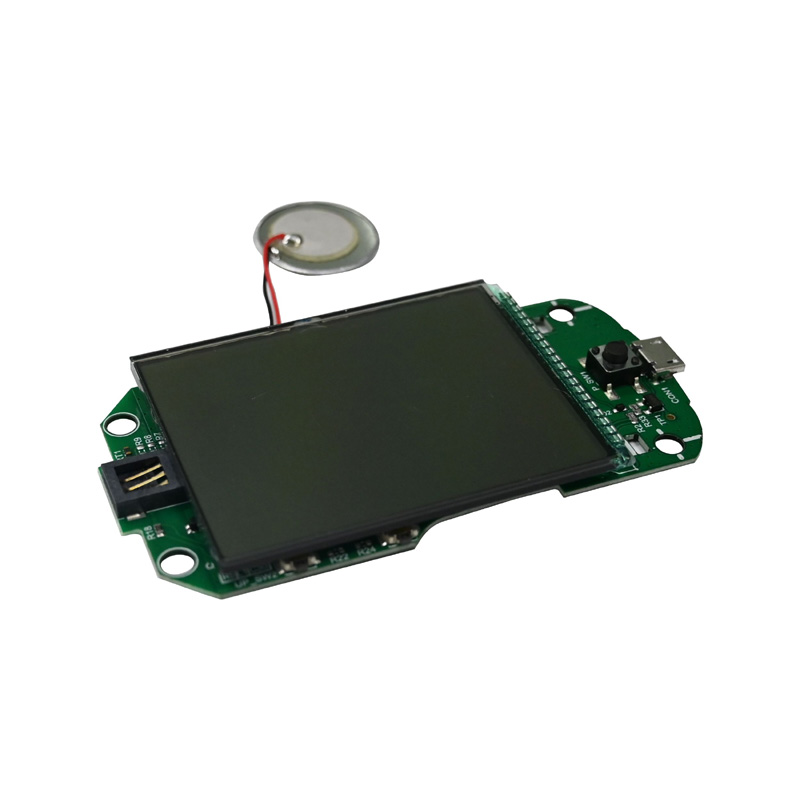

Intelligens vércukormérő PCBA

termékleírás

Hogyan készítsünk intelligens vércukormérő PCBA-t?

A Unixplore Electronics elkötelezett a kiváló minőség irántIntelligens vércukormérő PCBA tervezés és gyártás 2011-es gyártás óta.

A Smart Blood Glucose PCBA készítéséhez ismernie kell az elektronikai tervezést, az áramköri elrendezést és a mikrokontrollerek programozását. Íme egy általános, lépésről lépésre bemutatott folyamat, amely segíthet az indulásban:

Gyűjtsük össze a szükséges alkatrészeket és tervezési eszközöket:Glükózérzékelő, mikrokontroller, tápegység, LCD kijelző és egyéb szükséges alkatrészek. Szüksége lesz egy PCB tervező szoftverre is.

Tervezze meg a kapcsolási rajzot:Használjon PCB-tervező szoftvert az áramköri vázlatrajz elkészítéséhez. Ez lesz a NYÁK-elrendezés tervrajza.

A PCB elrendezése:A sematikus diagram elkészítése után használja ugyanazt a PCB-tervező szoftvert az alkatrészek elrendezéséhez a NYÁK-kártyán.

A PCB gyártása:Küldje el a nyomtatott áramköri lap tervezési fájlját a NYÁK-gyártónak, hogy elkészítse.

Az alkatrészek forrasztása:Miután megkapta a csupasz PCB-t, óvatosan forrassza rá az alkatrészeket.

Programozza be a mikrokontrollert:Csatlakoztassa a mikrokontrollert egy számítógéphez, és programozza be a hex fájllal, hogy kiolvassa a glükózérzékelő adatait, és megjelenítse azokat az LCD képernyőn.

Tesztelje a PCB-t:Miután befejezte, ellenőrizze a PCB-t, hogy megbizonyosodjon arról, hogy megfelelően működik.

A Unixplore egyablakos kulcsrakész szolgáltatást biztosít az Ön számáraEMSésPCB összeszerelésprojektek. Forduljon hozzánk bizalommal igazgatósági épületével kapcsolatban, 24 órán belül tudunk árajánlatot tenni a kézhezvételt követőenGerber fájlésBOM lista!

Intelligens vércukormérő PCBA gyártás

* Az ügyfél által biztosított Gerber fájl és anyagjegyzék
* Üres nyomtatott áramkör, az alkatrészeket mi vásároltuk
* PCB gyártás teljesen összeszerelt alkatrészekkel
* 100%-os működés Szállítás előtt rendben tesztelve
* RoHS-kompatibilis, ólommentes gyártási folyamat
* Gyors szállítás, független ESD csomaggal
* Egyablakos elektronikus gyártási szolgáltatás PCB tervezéshez, PCB elrendezéshez, PCB gyártáshoz, alkatrészek beszerzéséhez, PCB SMT és DIP összeszereléshez, IC programozáshoz, funkcióteszthez, csomagoláshoz és szállításhoz

Unixplore PCB és PCB összeszerelési képesség

Paraméter	Képesség
Rétegek	1-40 réteg
Összeállítás típusa	Átmenő furat (THT), Felületre szerelhető (SMT), Vegyes (THT+SMT)
Minimális alkatrészméret	0201(01005 metrika)
Maximális alkatrészméret	2,0 x 2,0 hüvelyk x 0,4 hüvelyk (50 mm x 50 mm x 10 mm)
Alkatrészcsomag-típusok	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP stb.
Minimális pad magasság	0,5 mm (20 mil) QFP, QFN, 0,8 mm (32 mil) BGA esetén
Minimális nyomszélesség	0,10 mm (4 mil)
Minimális nyomkövetési távolság	0,10 mm (4 mil)
Minimális fúróméret	0,15 mm (6 mil)
Maximális táblaméret	18 hüvelyk x 24 hüvelyk (457 mm x 610 mm)
Deszka vastagsága	0,0078 hüvelyk (0,2 mm) és 0,236 hüvelyk (6 mm) között
Tábla anyaga	CEM-3, FR-2, FR-4, High-Tg, HDI, Alumínium, High Frequency, FPC, Rigid-Flex, Rogers stb.
Felületi kidolgozás	OSP, HASL, Flash Gold, ENIG, Gold Finger stb.
Forrasztópaszta típusa	Ólmozott vagy ólommentes
Rézvastagság	0,5 OZ – 5 OZ
Összeszerelési folyamat	Reflow forrasztás, hullámforrasztás, kézi forrasztás
Ellenőrzési módszerek	Automatizált optikai vizsgálat (AOI), röntgen, vizuális ellenőrzés
Házon belüli tesztelési módszerek	Funkcionális teszt, szondateszt, öregedési teszt, magas és alacsony hőmérsékleti teszt
Átfutási idő	Mintavétel: 24 órától 7 napig, tömeges futtatásig: 10-30 napig
PCB összeszerelési szabványok	ISO9001:2015; ROHS, UL 94V0, IPC-610E osztály ll

Unixplore értéknövelt EMS szolgáltatás

● IC előprogramozási szolgáltatás formátumú fájllalHEX,MANÓésBIN.
● Intelligens vércukormérő PCBA-funkciós tesztkészülék az ügyfél vizsgálati követelményei szerint
● Dobozépítési szolgáltatás, beleértve a műanyag- és fémház-formázó- és alkatrészgyártást
● Konform bevonat, beleértve a szelektív lakkbevonatot, epoxigyanta bevonatot
● Kábelköteg és kábelszerelvény
● Késztermék összeszerelése, beleértve a dobozt, a képernyőt, a membránkapcsolót, a címkézést és az egyedi karton- vagy kiskereskedelmi dobozos csomagolást.
● Kérésre különféle, harmadik féltől származó PCBA-tesztek is elérhetők
● Terméktanúsítási segítség

PCBA gyártási eljárás
