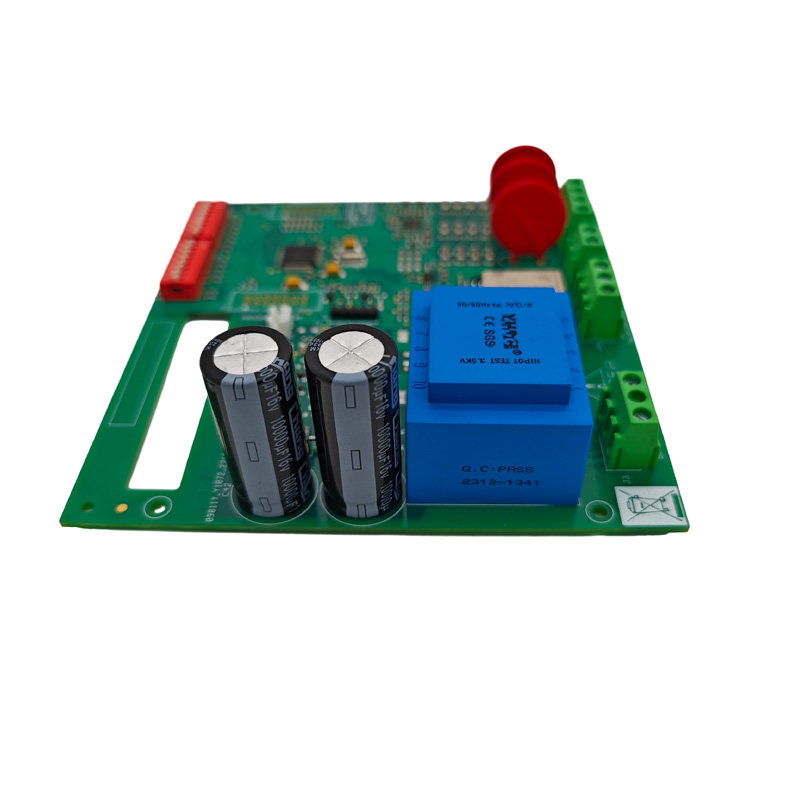

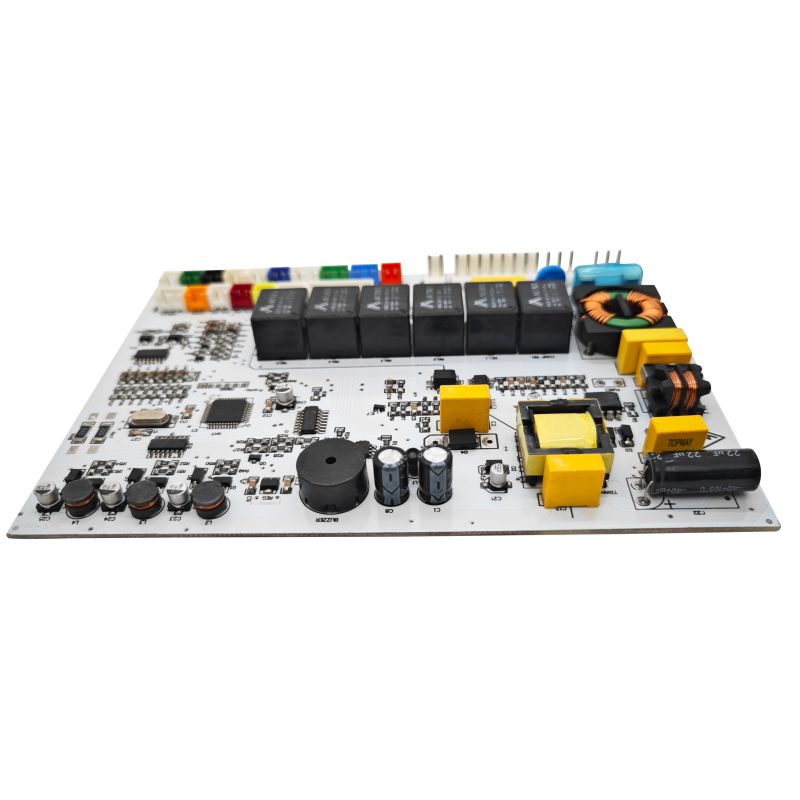

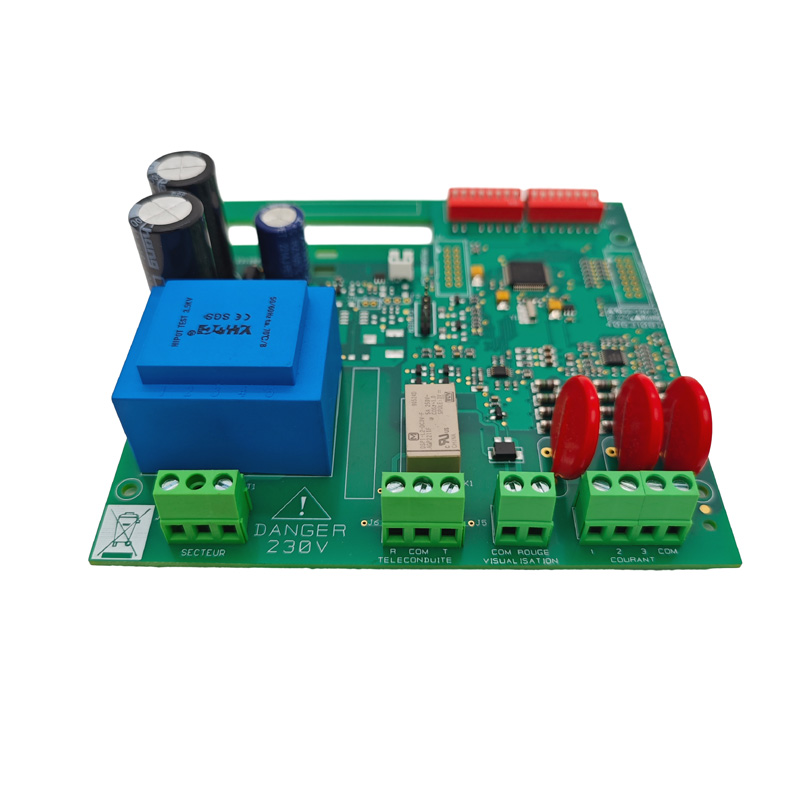

Horgászszonár PCBA
  • Horgászszonár PCBAHorgászszonár PCBA
  • Horgászszonár PCBAHorgászszonár PCBA
  • Horgászszonár PCBAHorgászszonár PCBA

Horgászszonár PCBA

A halászati ​​szonárrendszerek (halkeresők) a tengeri feltárás és a víz alatti képalkotás alapvető elektronikus rendszerei, amelyeket elsősorban halrajok meghatározására, vízmélység mérésére és a tengerfenék domborzatának képalkotására használnak. Professzionális, egyablakos PCBA-gyártóként, amely a horgászszonárrendszerekre szakosodott, átfogó szolgáltatásokat nyújtunk a megoldás tervezésétől, a PCB gyártástól és az SMT összeszereléstől a végső egység összeszereléséig és a funkcionális tesztelésig.

Kérdés küldése

termékleírás

A horgászszonárrendszer (halkereső) a tengeri észlelőberendezések alapvető elektronikai alkatrésze, amelyet széles körben használnak szabadidős horgászatban, kereskedelmi horgászatban és víz alatti feltárásban. Professzionális PCBA-gyártási szolgáltatóként egyablakos megoldásokat kínálunk a tervezéstől a késztermék-összeszerelésig, megbízható működést biztosítva a sópermettel, magas páratartalommal és szélsőséges hőmérséklet-ingadozásokkal jellemezhető zord tengeri környezetben.

A horgászszonár PCBA két alapegysége

A szonárrendszer két elektronikus egységből áll, amelyek mindegyike határozottan eltérő PCBA-követelményekkel rendelkezik:

Kijelző/processzor PCBA

  • Szonár jelfeldolgozás – a visszhangok digitális képpé alakítása

  • GPS-navigációs integráció – a helyzetadatok és a szonárleolvasások kombinálása

  • Megjelenítés – LCD vagy érintőképernyős kimenet vezérlése

  • A felhasználói felület interakciója – olvasási gomb vagy érintéses bemenetek

Transducer PCBA

  1. Impulzusgenerálás – nagyfeszültségű burst (±40V-tól ±100V-ig) hoz létre szonárfrekvencián
  2. Visszhangvétel – gyenge visszatérő jelek erősítése és kondicionálása (mikrovoltos tartomány)

  3. Adás/vétel váltás – gyors váltás az adási és vételi módok között

  4. Impedancia illesztés – a kábel és a jelátalakító jellemzőinek összehangolása

Modern gyártási trend: A csúcskategóriás horgászátalakítók most SMT technológiát használnak, a pick-and-place gépekkel a piezoelektromos elemeket közvetlenül a PCBA-ra szerelik, felváltva a kerámiakristályok kézi pozicionálását a jobb pontosság és a költségek csökkentése érdekében.

Alapvető műszaki előírások

Paraméter Sekély víz (0-200 láb) Mélyvíz (200-1000 láb+)
Tipikus frekvencia 200 kHz 50 kHz vagy 38 kHz
Hullámhossz/Felbontás Rövidebb = nagyobb részletesség Hosszabb = nagyobb mélységű behatolás
Erőátvitel 1 kW 4 kW (kereskedelmi minőség)
Átviteli feszültség ±40V és ±60V között ±80V és ±100V között

Elérhető konfigurációk

  • Egyfrekvenciás, egysugaras: 38 kHz, 50 kHz, 200 kHz @ 1 kW

  • Kettős frekvencia, egyetlen sugár: 38/200 kHz vagy 50/200 kHz (horgászatnál általános)

  • Nagy teljesítmény: 4 kW-os mélyvízi kereskedelmi konfiguráció

PCBA fizikai specifikációk

Paraméter Kijelző/processzor Transzducer szerelvény
Tábla anyaga FR4 (standard) Magas Tg FR4 vagy Flexibilis PCB
Rétegszám 4-8 réteg 2-4 réteg
Réz súly 1-2 uncia (jel), 2 uncia (teljesítmény) 2 uncia minimum (nagy áramú impulzusok)
Felületi kikészítés ENIG vagy OSP ENIG (korrózióállóság)
Üzemi hőm -20°C és +70°C között -40°C és +85°C között
Konformális bevonat Ajánlott Kötelező (tengeri környezet)

Hat kritikus tervezési szempont

1. Jelintegritás – Az észlelési pontosság biztosítása

A szonár frekvenciája 50 kHz és 900 kHz feletti tartományban van. A PCBA elrendezése közvetlenül befolyásolja az érzékelési tartományt és a pontosságot:

  • Impedanciavezérelt nyomvonalak: 50Ω vagy 75Ω jellemző a jelátalakító kábelekre

  • Illesztett nyomhosszok: Fázisos tömb átalakítóknál az összes elemnyomnak azonos elektromos hosszúságúnak kell lennie

  • Védőgyűrűk: Surround érzékeny analóg bemenetek földelt nyomvonalakkal a zaj kizárása érdekében

  • Külön analóg/digitális földelés: Csatlakoztassa egyetlen csillagponthoz a tápbemenet közelében

2. Nedvesség elleni védelem – az első számú megbízhatósági tényező

A tengeri környezet a PCBA-kat sópermetnek, páralecsapódásnak és közvetlen bemerítésnek teszi ki. A konform bevonat nem alku tárgya:

Bevonat típusa Legjobb For Profik Hátrányok
akril (AR) Általános tengeri felhasználás Könnyen felvihető, újradolgozható Mérsékelt vegyszerállóság
Szilikon (SR) Extrém hőmérsékleti ingadozások Rugalmas, széles hőmérséklet-tartomány (-55°C és +200°C között) Nehéz eltávolítani
Uretán (UR) Hosszan tartó sós vízbe merítés Kiváló vegyszer-/sóállóság Nehéz átdolgozni

IP-besorolási célok:

  • Kijelző egység: IP65 minimum (porálló, vízpermet ellen védett)

  • Jelátalakító szerelvény: IP68 minimum (merülésbiztos 1 m+-ig)

3. Adás/fogadás (T/R) kapcsolás – Az érzékeny vevő védelme

A szonár jelátalakító nem tud egyszerre adni és fogadni. A PCBA-nak tartalmaznia kell egy T/R kapcsolót, amely megvédi az érzékeny Low-Noise Amplifiert (LNA) a nagyfeszültségű adóimpulzustól:

  • Háromrétegű védelem: Chopper áramkör + feszültség befogás + soros ellenállás

  • Válaszidő: <10 μs (1 láb mélység sekély vízben = 2 μs oda-vissza)

  • Vevő védelmi besorolása: ±100V csúcsok túlélése ±5V bemeneten

4. Teljesítményerősítő tervezése

A jelátalakító meghajtásához szükséges feszültségre növeli az MCU logikai szintű jelét (5 V):

Színpad Bemenet Kimenet Nyereség
Oszcillátor MCU trigger impulzus 200 kHz, 500μs burst 5V-on N/A
MOSFET illesztőprogram 5V logika 12V-os kapuhajtás ~2x
Tápfeszültségű MOSFET-ek 12V kapcsolás ±40V - ±60V szinuszos hullám (H-híd) ~8x

5. Vevőlánc – erősítés és szűrés

A visszhangok rendkívül gyengék (millivolt vagy mikrovolt). A vevőlánc nagy erősítést igényel alacsony zaj mellett:

Színpad Funkció Tipikus nyereség
Chopper (T/R védelem) Adás közben megszakad N/A (átjárás)
Alacsony zajszintű erősítő (LNA) Első fokozatú erősítés (legalacsonyabb zajszint) 20-40 dB
Sávszűrő Eltávolítja a sávon kívüli zajt (200 kHz ± 10 kHz) -3 dB levágáskor
Másodlagos erősítő Jelet visz az ADC tartományba 20-40 dB
Peak detektor Az RF-burkológörbét DC-vé alakítja a távolság meghatározásához N/A

6. Tápegység tervezése

Több tiszta feszültségsínt hoz létre egyetlen 12 V-os tengeri akkumulátor bemenetről:

Vasút Jelenlegi Hullámtolerancia Használt
5V 500mA-2A <50mV MCU, logika, kijelző
3,3V 100mA-500mA <30mV DSP, ADC, precíziós analóg
±12V és ±15V között 100mA-500mA <100mV Op-erősítők, LNA
±40V és ±100V között 1A-5A (impulzus) N/A Teljesítményerősítő (csak adó)

Javaslat: A digitális és analóg sínekhez külön kapcsolószabályozót használjon. Használjon LDO-kat az átalakítók váltása után a vevőlánc legtisztább teljesítménye érdekében.

PCBA elrendezés megbízhatósági szabályok

Szabály Kulcspontok
Külön HV és LV szakaszok Helyezze a teljesítményerősítőt az egyik szélére, a fogadó áramkört a másik szélére; minimális kúszótávolság 3mm ±100V és 5V nyomok között
Guard érzékeny analóg bemenetek Surround LNA bemeneti nyom földelt rézöntéssel; adjon hozzá földelt átmeneteket 5 mm-enként; a bemeneti nyomkövetés a lehető legrövidebb legyen
Össze össze a földi síkokat a Vias segítségével 0,3 mm-es átmenőnyílások 5 mm-es térközzel, amelyek összekötik a felső és az alsó alapsíkot; csökkenti a talajimpedanciát és megakadályozza a föld pattanását
Tömeges kapacitás közel teljesítmény erősítő Helyezzen 1000 μF és 4700 μF közötti alacsony ESR kondenzátort a teljesítményerősítő táp bemenetére; megakadályozza a feszültség összeomlását az átvitel során
A Power Stage hőkezelése Használjon 2-3 oz rezet az erőnyomokhoz; adjon hozzá legalább 9 hőátmenetet MOSFET padonként

Anyagválasztási útmutató

Alkatrész típusa Ajánlott Elkerül Ok
PCB alap Magas Tg FR4 (Tg≥170°C) vagy PTFE Standard FR4 (Tg 130°C) Nagy teljesítmény és tengeri hőmérséklet ingadozások
Felületi kikészítés ENIG (arany) HASL Korrózióállóság
Forrasztó maszk LPI UV fluoreszcens nyomjelzővel Standard matt Bevonatfedés ellenőrzése
Konformális bevonat Akril vagy szilikon Egyik sem Sósvíz védelem
Csatlakozók Lezárt (IP67+) Lezáratlan fejlécek Nedvesség behatolása

Gyártásvizsgálati követelmények

Tesztelem Módszer Megfelelt/Nem sikerült kritériumok
In-Circuit Test (ICT) Automatizált szonda rögzítés Minden alkatrész megvan, helyes értékek
T/R kapcsolási teszt Alkalmazzon adóimpulzust, mérje meg az LNA kimenetet LNA kimenet <100mV adás közben
Vevő zajpadlója Zárja le a bemenetet 50Ω-mal, mérje meg az ADC leolvasást Zaj <3 LSB (10 bites tipikus)
Tartománypontosság Teszttartály ismert célponttal 10 láb magasságban Tartományhiba <3%
Nedvességállóság 85% relatív páratartalom 48 órán keresztül, árammal Nincs korrózió, nincs jelromlás

Környezetvédelmi minősítés (kereskedelmi termékszabvány)

Teszt Standard Időtartam/Ciklusok
Termálkerékpározás -20°C és +60°C között 50 ciklus
Rezgés Hajómotor vibrációs profilja Tengelyenként 2 óra
Só spray 5% NaCl, 35 °C 48 óra
Nedvesség 95% relatív páratartalom, 40 °C 48 óra

GYIK

Q1: Merev FR4 vagy rugalmas PCB a jelátalakító összeszereléséhez?

Mindkettő életképes; a választás befolyásolja a teljesítményt és a megbízhatóságot:

  • Merev FR4: A legjobb egyszerű egyelemes jelátalakítókhoz, alacsony frekvenciájú (50-83 kHz) kialakításokhoz. Alacsonyabb költség, egyszerűbb a gyártás, de nem alkalmazkodik az ívelt hajótest formáihoz.

  • Rugalmas PCB: Fázisos tömbökhöz a legjobb, nagyfrekvenciás (200 kHz+), hajlított ház kialakításokhoz. Bonyolult formákhoz alkalmazkodik, csökkenti a ház méretét, de magasabb a költség.

Iparági trend: A prémium halkeresők ma már rugalmas PCBA-kat használnak SMT piezoelektromos elemekkel, amelyek lehetővé teszik több tucat kis jelátalakító elem pontos pozicionálását íves vagy lineáris tömbökben a szonárnyaláb formálásához.

Q2: Hogyan védjük meg a vevő előerősítőjét a nagyfeszültségű adóimpulzusoktól?

Használjon háromrétegű védelmi sémát:

  1. Chopper áramkör: egymás melletti MOSFET-ek vagy PIN-diódák sorba kapcsolva a vevő bemenetével – adás közben kikapcsol

  2. Feszültségrögzítés: A Schottky- vagy Zener-diódák ±5 V-ra vagy ±10 V-ra rögzítik.

  3. Soros ellenállás: 100Ω és 1kΩ közötti ellenállás a T/R kapcsoló és az LNA bemenet között korlátozza az áramerősséget hiba esetén

3. kérdés: Mi okozza a szaggatott szonárjeleket vagy a szellemvisszhangot?

Gyakran a PCBA tervezési vagy összeszerelési hibáira vezethető vissza:

  1. Nedvesség behatolása a csatlakozón → Helyezze el a csatlakozó csomópontját, használjon tömített csatlakozókat
  2. Megrepedt forrasztási kötések SMT elemeken → Használjon rugalmas PCB-t, adjon hozzá epoxi alátétet

  3. Nem megfelelő szétkapcsolás a tápsíneken → Adjon hozzá 1000 μF-os ömlesztett kondenzátort, külön 100 μF+100 nF leválasztást az LNA sínhez

  4. Gyenge sávszűrő hangolás → 1%-os tűrés komponenseket használjon, ellenőrizze hálózati elemzővel

Miért válasszon minket – A horgászszonár PCBA-követelményeinek megfelelő precízió

Kifejezetten a tengeri elektronikai gyártás egyedi kihívásaira építettük ki képességeinket:

1. Érett nedvesség elleni védelmi eljárások

A sópermet korrózió és a nedvesség behatolása jelentik az elsődleges kihívást a tengeri környezetben. Kínálunk akril-, szilikon- és uretán-konform bevonati lehetőségeket szelektív permetezéssel (a csatlakozóterületek precíz elkerülése), valamint UV-fluoreszcens nyomkövetővel az egyszerű ellenőrzés érdekében – amely megfelel a jelátalakító szerelvények IP68-as védelmi követelményeinek.

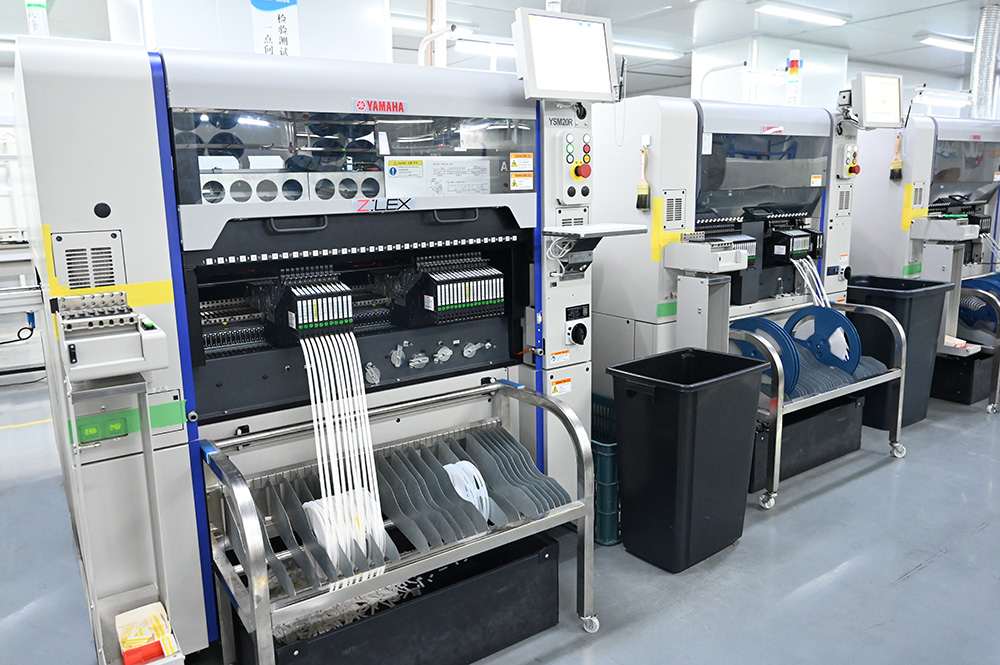

High Speed Yamaha SMT Machine

2. Rugalmas PCB és merev-flexes gyártási képesség

A csúcskategóriás horgásztranszducerek egyre gyakrabban alkalmaznak rugalmas PCB + SMT piezoelektromos elemes megoldásokat. Támogatjuk a rugalmas NYÁK (poliimid/PET) és a merev-flex lapok gyártását – lehetővé téve a tömb precíz pozicionálását, az ívelt ház kompatibilitását és a csökkentett teljes méretet.

3. Egyablakos kulcsrakész szolgáltatás – Csökkentett koordinációs költségek

A nyomtatott áramköri lapok gyártása → alkatrészbeszerzés → SMT/DIP összeszerelés → programozás → funkcionális tesztelés → konform bevonat → kábelköteg összeszerelés → késztermék összeszerelés minden folyamatot házon belül hajtanak végre, minimalizálva a több gyártó koordinációs költségeit és a minőségi kockázatokat.

4. Átfogó tesztelési és érvényesítési lehetőségek

2 öregedésvizsgáló helyiséggel, 2 magas/alacsony hőmérsékletű tesztkamrával és professzionális vizsgálóeszközök széles választékával felszerelve a következőket tudjuk elvégezni:

  • In-Circuit Test (ICT)

  • Hőciklus teszt (-40°C és +85°C között)

  • Sópermet teszt

  • Hőmérséklet-sokk teszt

  • Funkcionális tesztelés (beleértve a T/R kapcsolás érvényesítését, a zajszint tesztelését)

5. Rugalmas mennyiségi támogatás

Az éves PCBA-gyártási kapacitás meghaladja az 1,5 millió egységet, miközben támogatja a kis volumenű kísérleti futtatásokat MOQ nélkül – zökkenőmentes átmenet a prototípus-ellenőrzésről a tömeggyártásra.


Képesítéseink

  • Alapítva: 2011

  • Gyárterület: 3000+ nm

  • K+F mérnökök: 20

  • SMT gyártósorok: 6

  • DIP összeszerelő vezetékek: 4

  • Késztermék-összeszerelő sorok: 2

  • Minőségügyi rendszer: ISO 9001:2015 tanúsítvánnyal rendelkezik, IPC-610E kompatibilis

  • Exportpiacok: Észak-Amerika, Dél-Amerika, Európa, Ázsia, Óceánia
