Nagy aktivitású fluxust használó táblák

Néhány nem tiszta folyasztószer (pl. Senju M705-GRN360-K2-V) olyan aktivátorokat tartalmaz, amelyek 240°C-ig hatékonyan működnek levegőn. A nitrogénnek nincs mérhető előnye. Ellenőrizze a fluxus adatlapját az oxigénérzékenység szempontjából.

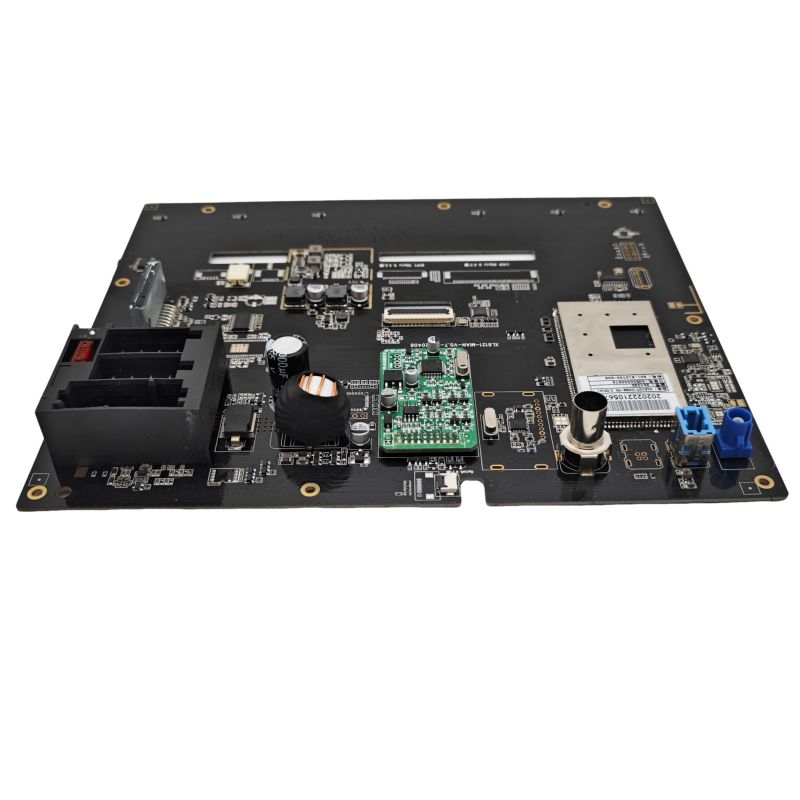

Az ipari robot PCBA megvalósítási paraméterei

Ha úgy dönt, hogy nitrogént használ, alkalmazza ezeket a speciális beállításokat.

Sütőprofil nitrogén alatt

Kritikai: Tartsa az O₂-t 1000 ppm alatt a visszafolyási csúcs alatt. 1500 ppm felett az előny megszűnik – az üregek visszatérnek a levegő visszaáramlási szintjére.

A nitrogén áramlási sebessége és tisztasága

Költségbecslés: Egy tipikus, 100 × 150 mm-es ipari robot PCBA esetén a nitrogén 0,10 dollárt ad táblánként 10 000 térfogatnál. 100 000 kötetnél a költség táblánként 0,04 dollárra csökken.

Tesztelés a nitrogén előnyeinek igazolására

Mielőtt elkötelezi magát a nitrogén mellett az ipari robot PCBA-hoz, futtassa le ezt a két tesztet.

Érvénytelenítési összehasonlítás (röntgen)

1. 20 táblát levegővel, 20 táblát nitrogénnel újrafolytatni

2. Röntgenezze meg az egyes táblákat 0°-os és 45°-os dőlésszögben

3. Mérje meg az üres területet a legnagyobb hőpárna (pl. motorvezérlő IC) alatt.

4. Megfelelési feltétel a nitrogén-igazoláshoz: Ürességcsökkentés > 50% a levegőhöz képest

Keresztmetszet és nyírási vizsgálat

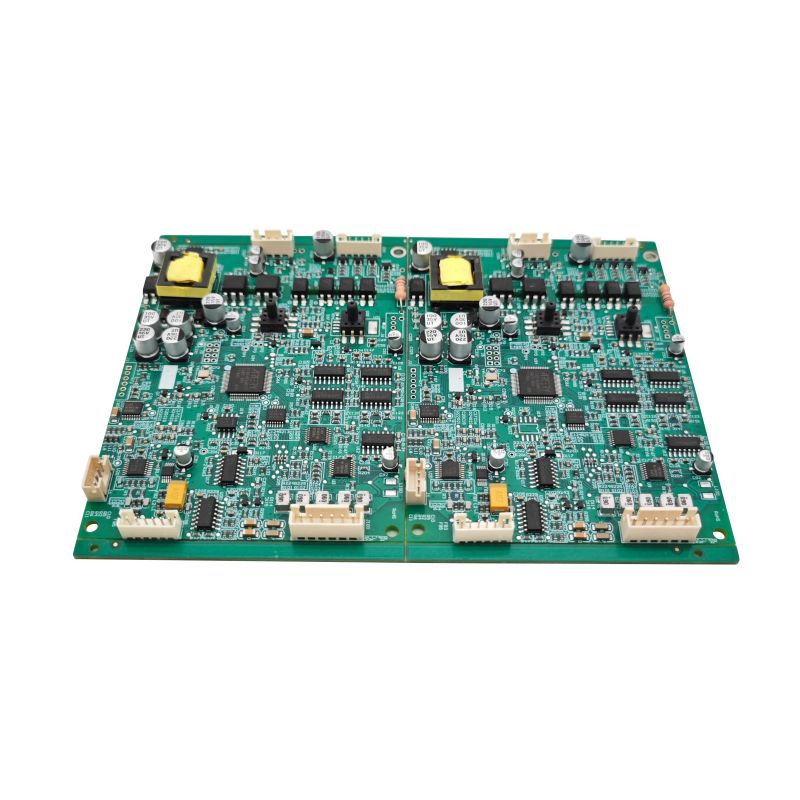

GYIK -- Gyakori kérdések az ipari robot PCBA-hoz készült nitrogénvisszafolyással kapcsolatban

1. kérdés: A nitrogén visszafolyás javítja a forrasztási kötések megbízhatóságát a vibrációnak kitett ipari robot PCBA-k esetében?

V:Igen, de csak meghatározott hibamechanizmusok esetén. Az ipari robotok 5-50 grms rezgést tapasztalnak a szervomotorokból és a sebességváltókból. Két vibrációval kapcsolatos hiba javul nitrogénnel:

Kirkendall kiürült-- A levegő visszaáramlásánál a réz-ón intermetallikus (IMC) növekedés szabálytalan, és mikroszkopikus üregeket hoz létre a határfelületen. Rezgés hatására ezek az üregek összeolvadnak és megrepednek 5000-10 000 óra elteltével. A nitrogén visszafolyása egyenletes IMC-t (Cu₆Sn5 réteget) hoz létre üregek nélkül. A vibrációs tesztek (20 Grms, 10--2000 Hz, 100 óra) azt mutatják, hogy a nitrogénkötések 3-szor tovább élnek.

Forrasztási fáradtság nehéz alkatrészek közelében-- Az ipari robot PCBA nagy transzformátorai (15×15 mm) eltérő hőtágulást tapasztalnak a robot felmelegedése során (25°C és 85°C között). A levegő visszaáramlása során az üregek az alkatrészek sarkai alatt koncentrálódnak, ahol a legnagyobb a feszültség. Ezek az üregek repedésképző helyként működnek. A nitrogénnel a hézagmentes kötések egyenletesen osztják el a feszültséget.

Mennyiségi javulás-- A gyorsított élettartam teszt (hősokk -40°C és +125°C között, 1000 ciklus + egyidejű vibráció) a következőket mutatja:

- Levegő-visszafolyó illesztések: 12%-ban megrepedt vagy meghibásodott

- Nitrogén visszafolyó hézagok: 1,5% repedt

Viszont, a nitrogén nem rögzíti a rosszul kialakított betétgeometriát vagy a nem megfelelő sablonnyílásokat. Először mindig ezeket optimalizálja, majd adjon hozzá nitrogént.

2. kérdés: Mekkora üresedési százalék elfogadható az ipari robot PCBA teljesítményfokozataihoz, és képes-e ezt elérni nitrogénnel?

V:Az ipari robot PCBA teljesítményfokozatainál (motoros hajtások, IGBT-k, MOSFET-ek) az elfogadható ürítés a termikus terheléstől függ. Három szint létezik:

1. szint – Nagy teljesítmény (folyamatos > 20A FET-enként)
Elfogadható üres terület: < 5%. Egyetlen üreg átmérője: < 0,2 mm. Ez csak nitrogén-visszafolyással (1000 ppm O₂) és vákuum-visszafolyással (opcionális) érhető el. Nitrogén nélkül a tipikus üregek 15-25%.

2. szint – Közepes teljesítmény (10–20 A csúcs, szakaszos)
Elfogadható üres terület: < 10%. Nincs 0,5 mm-nél nagyobb üreg. A nitrogén visszaáramlása folyamatosan 5-8% üreget eredményez. A levegő visszaáramlása 12-18% - gyakran marginális, de átmegy, ha a hőszimuláció lehetővé teszi.

3. szint – Alacsony teljesítmény (< 5 A, jel IC-k)
Elfogadható üres terület: < 25%. Az üregeknek minimális hőhatásuk van. A nitrogén felesleges. A levegő visszaáramlása elegendő.

Elérheti a nitrogén az 1. szintet vákuum nélkül?Nem – a nitrogén önmagában eléri az 5--8%-os minimális üregeket a megrekedt fluxusgázok miatt. 5% alatti üregek esetén (kritikus SiC MOSFET-eknél vagy GaN-eszközöknél) vákuum-visszafolyás szükséges (a forrasztás megolvadása után eltávolítja a gázokat). A nitrogén + vákuum 1--3% üregeket eredményez.

Tesztprotokoll ipari robot PCBA-hoz: Mérje meg az üregeket 10 táblán. Ha az átlag > 15%, adjunk hozzá nitrogént. Ha az átlagos 8--15% és a teljesítménydisszipáció < 2W komponensenként, a levegő elfogadható. Ha < 8% szükséges, adja meg a nitrogén plusz stenciloptimalizálást (átmenőnyílások a hőpárnában a fluxus felszabadításához).

3. kérdés: Átalakíthatom a meglévő levegős visszafolyós sütőt nitrogénre az ipari robot PCBA gyártásához?

V:Igen, de három nem alkuképes módosítással. Sok gyártó megkísérli a részleges átalakítást, de nem sikerül.

1. módosítás -- Sütőtömítés
A levegő visszaáramló kemencékben rések vannak a bejárati/kijárati függönyöknél és a zónák között. A nitrogén tisztaságához < 50 l/perc oxigénbevitel szükséges. Telepítés:

- Kétrétegű mágneses függöny (egyszerű láncokat helyettesít)

- Pozitív nyomásszabályozás (1--2 mm H2O a sütőben)

- Tömítse le az összes hozzáférési panelt magas hőmérsékletű szilikon tömítésekkel

Tömítés nélkül 3–5-ször több nitrogént fog fogyasztani (0,30–0,50 USD táblánként), és még mindig 5000 ppm O₂ lesz a csúcson – ez rosszabb, mint egy megfelelően beállított levegős sütőben.

2. módosítás – Oxigénfigyelő rendszer
Szereljen be két cirkónium O₂ érzékelőt: egyet az előmelegítési zónába, egyet a visszafolyási csúcszónába. Az érzékelőket havonta kalibrálni kell. Sok ipari robot PCBA-gyártó kihagyja a kalibrálást, aztán csodálkozik, hogy miért ürül ki a visszatérés.

3. módosítás – Szállítószalag és kenés
A szabványos sütőszalagok kenőanyagai nitrogénben elpárolognak (az oxigén hiánya megváltoztatja a bomlási hőmérsékletet). Használjon perfluor-poliéter (PFPE) zsírt. Kester vagy Klüber márkák. A szabványos kenőanyag beszennyezi a táblát és forrasztógolyókat hoz létre.

Konverziós költség és idővonal:

- Felszerelés: 8 000 - 15 000 dollár (tömítések, függönyök, érzékelők, áramlásszabályzók)

- Telepítés: 2 nap leállás

- Nitrogénellátás: Folyadéktartály vagy PSA generátor (300–500 USD/hó bérlet)

- Megtérülési idő ipari robot PCBA-nál > 50 000/év: 6--8 hónap (csökkentett utómunkától és helyszíni visszaküldéstől)

Ne konvertáljonha éves mennyisége 20 000 tábla alatt van. Használjon helyette olyan szerződéses gyártót, amely már rendelkezik nitrogén-visszafolyással.

Döntési mátrix – Használjon nitrogént?

Végső ajánlás

A nitrogén-visszafolyás egyértelmű értelme az ipari robot PCBA-nak, amely a következőket tartalmazza:

- Nagy hőpárnák (> 25 mm²)

- BGA-k vagy QFN-ek szabadon álló vágóbetétekkel

- Bármely teljesítményfokozat, amely komponensenként > 5 W

- Megbízhatósági követelmény < 1% terepi hiba 5 év alatt

A nitrogénnek nincs értelme az egyszerű, kis fogyasztású ipari robot PCBA-knál (érzékelő interfészek, I/O kártyák), amelyek kis alkatrészekkel rendelkeznek, és nincsenek hőterhelések.

Gyakorlati tanácsok: Futtasson le egy 100 táblás próbát nitrogénben. Röntgen ürítés. Hasonlítsa össze a jelenlegi levegő-visszaáramlási eredményeivel. Ha az üres terület több mint 50%-kal csökken, alkalmazzon nitrogént. Ha kevesebb, mint 30%-os csökkenés, akkor a fluxus- vagy sablontervezés az igazi probléma – először ezeket javítsa ki.
