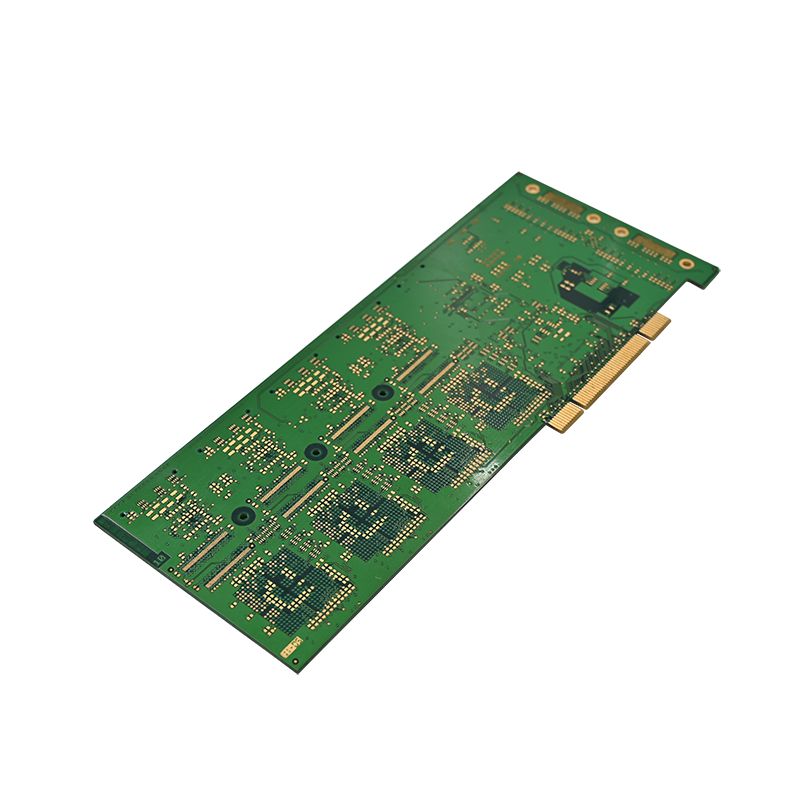

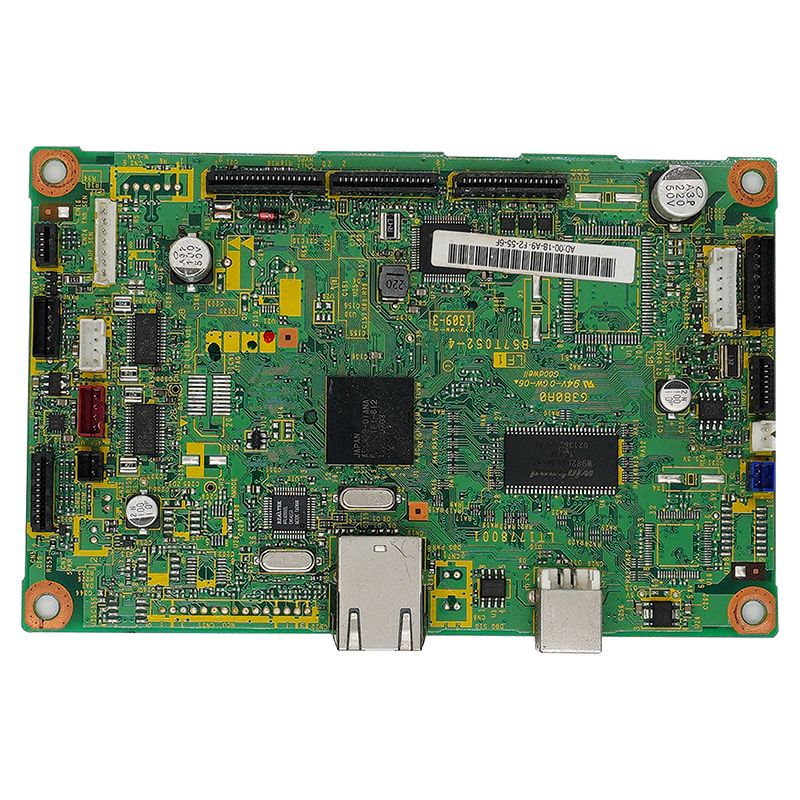

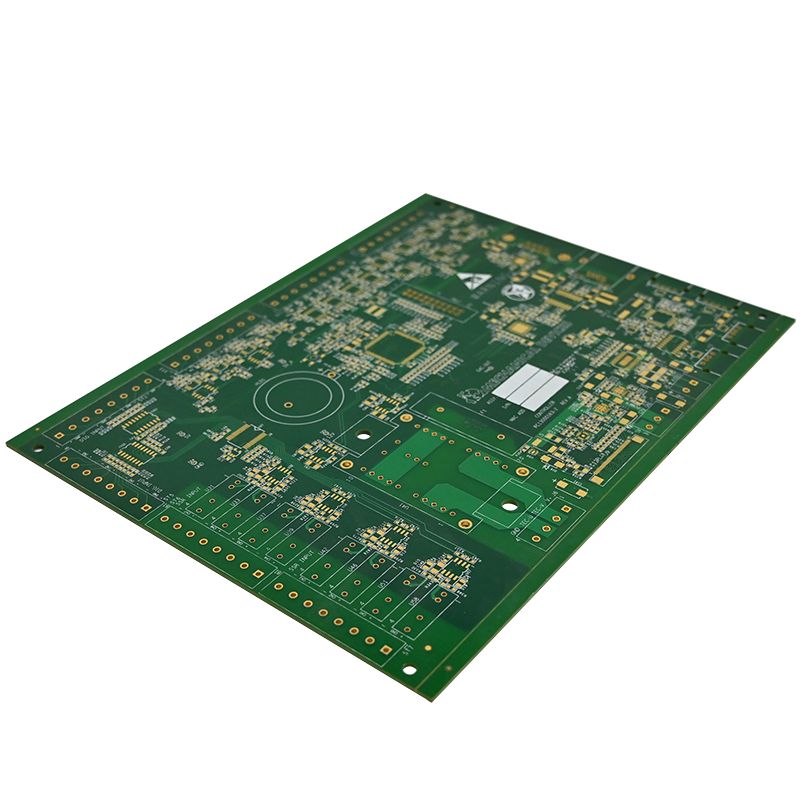

PCBA érzékelő

Érzékelő PCBA, vagy érzékelő nyomtatott áramköri egység, a különböző érzékelők "magvezérlő központja". A jelgyűjtés, átalakítás, átvitel és feldolgozás funkcióit úgy éri el, hogy az elektronikus alkatrészeket, például érzékelőchipeket, kondenzátorokat, ellenállásokat és csatlakozókat egy testreszabott PCB kártyára pontosan összeszereli.

Unixplore ElectronicAz s' Sensor PCBA-t HDI (High-Density Interconnect) technológiával tervezték és gyártják. A hagyományos nyomtatott áramköri lapokkal ellentétben jelentősen javítja az áramköri kártya integrálását és helykihasználását a mikro-átmenetek, a vak és eltemetett átmenetek, a finom vonalszélesség és -távolság, valamint a via-in-pad technológia révén. Ez különösen alkalmassá teszi olyan alkalmazásokhoz, amelyek kis méretet, nagy pontosságot és nagy megbízhatóságot igényelnek, mint például autógumi nyomásérzékelők, ipari hőmérséklet- és páratartalom-érzékelők, háztartási készülékek érintésérzékelői és orvosi vér oxigénérzékelői.

Alapvető technológia:

A Sensor PCBA teljesítményének és megbízhatóságának biztosítása érdekében szigorúan betartjuk a HDI technológia tervezési előírásait. A megoldás tervezésétől a gyártásig minden lépés az érzékelők igényeihez való alkalmazkodásra és a jelminőség optimalizálására összpontosít. Az alapvető folyamatok kiemelései a következők:

1. Testreszabott követelmények elemzése: Pontosan illeszkedő érzékelőparaméterek

A tervezés kezdeti szakaszában mérnökcsapatunk széleskörűen kommunikál az ügyfelekkel, hogy tisztázza az érzékelő funkcionális követelményeit, méretkorlátait, működési környezetét, jelfrekvenciáját és egyéb alapvető paramétereit. Ez képezi az alapot a rétegek számának, az anyagoknak és a Sensor PCBA folyamatútjának meghatározásához, elkerülve a túltervezést vagy az elégtelen teljesítményt.

2. Többrétegű táblák egymásra rakása: Miniatürizálás és magas szintű integráció elérése

A 4-12 rétegű, többrétegű HDI kártya egymásra épülő szerkezete révén a vak és földbe süllyesztett átmenetek helyettesítik a hagyományos átmenő furatokat, csökkentve az áramköri lap által elfoglalt helyet, és optimalizálva az áramköri elrendezést, hogy megoldják a nagy sűrűségű alkatrészek kábelezési kihívásait. Ez a kialakítás lehetővé teszi a PCBA térfogatának 30-50%-os csökkentését, tökéletesen alkalmazkodva a miniatürizált érzékelőtermékekhez.

3. Finom vonalszélesség és térköz + Via-in-Pad technológia: a helykihasználás javítása

A vonalszélesség és a távolság elérheti a 3 mil/3mil-t, ami megfelel a nagy sűrűségű alkatrészek hegesztési és huzalozási követelményeinek;

A Via-in-Pad technológiát használják az átmenetek közvetlenül a komponenspárnák alá történő tervezésére, jelentősen megtakarítva az áramköri lapon a helyet és csökkentve a jelátviteli útvonalakat, ezáltal javítva a jel integritását.

4. Kiváló minőségű hordozóanyagok kiválasztása: a jel és a hőteljesítmény kiegyensúlyozása

Az alkalmazási forgatókönyv alapján aPCBA érzékelő, a kiváló minőségű hordozóanyagok, mint például az FR-4 (hagyományos alkalmazásokhoz), a Rogers nagyfrekvenciás laminátumok (nagyfrekvenciás érzékelőkhöz) és az alumínium szubsztrátumok (nagy hőelvezetési követelményekhez) úgy vannak kiválasztva, hogy az áramköri lap jó jelintegritással, hőállósággal és mechanikai szilárdsággal rendelkezzen, és széles hőmérsékleti tartományban, -40 ℃ és 125 ℃ között működjön.

5. Tápellátás és földelés optimalizálása: Az elektromágneses interferencia csökkentése

A többrétegű kártyacsomagban komplett táp- és földrétegek vannak kialakítva, hogy árnyékoló réteget képezzenek, hatékonyan csökkentve a teljesítményzajt és az elektromágneses interferenciát (EMC), biztosítva, hogy az érzékelő által gyűjtött jeleket ne zavarják, és javítva az érzékelő PCBA mérési pontosságát.

6. Hőgazdálkodási tervezés: Hőelvezetési kihívások megoldása

A nagy teljesítményű érzékelőalkatrészek esetében a hőátmeneteket és a réz földelő síkokat a PCBA-n úgy tervezték, hogy gyorsan elvezessék az alkatrészek által termelt hőt, megelőzve a teljesítmény romlását vagy a magas hőmérséklet miatti élettartam lerövidülését.

Gyártás és minőségellenőrzés: a UNIXPLORE teljes körű minőségbiztosítása

A Sensor PCBA, mint az érzékelő központi eleme, közvetlenül meghatározza a termék stabilitását. A UNIXPLORE átfogó minőségellenőrzési rendszert hozott létre az „alapanyag-beszerzéstől a késztermék-szállításig” annak biztosítására, hogy minden érzékelőPCBAmegfelel a vásárlói igényeknek:

1. Nyersanyag beszerzés: Eredeti termékek garantált, nyomon követhető

Hosszú távú partneri kapcsolatokat építettünk ki világszerte elismert alkatrész-beszállítókkal (például TI, ST és Infineon). Az összes alkatrészt törvényes csatornákon keresztül vásárolják meg, eredeti gyári jótállási tanúsítványokkal és anyagkövetési kódokkal a hamis és nem megfelelő termékek kiküszöbölése érdekében.

2. Gyártó berendezések: nagy pontosságú automatizált gyártósor

Fejlett berendezésekkel, például Yamaha nagysebességű SMT-elhelyező gépekkel, 10 zónás újrafolyós forrasztókemencékkel és teljesen automatikus AOI-ellenőrző műszerekkel felszerelve automatizáljuk az alkatrészek elhelyezését, forrasztását és tesztelését. Az elhelyezési pontosság elérheti a ±0,02 mm-t, biztosítva a hegesztési minőséget.

3. Háromszoros tesztelés: A stabil teljesítmény biztosítása

Minden PCBA a következő teszteken megy keresztül, mielőtt elhagyná a gyárat:

Elektromos tesztelés: Repülő szonda / körömágy-teszt az elektromos hibák, például szakadt áramkörök és rövidzárlatok kimutatására;

Funkcionális tesztelés: A tényleges munkakörnyezet szimulálása az érzékelő jelvételi és átviteli teljesítményének tesztelésére;

Megbízhatósági tesztelés: Magas és alacsony hőmérsékletű öregedési tesztek, vibrációs tesztek és sópermet tesztek, hogy biztosítsák a termék alkalmazkodóképességét a zord környezetekhez.

4. Termelési kapacitás: Változatos megrendelési igények kielégítése

Jelenleg éves gyártási kapacitásunk eléri az 1,5 millió PCBA-t és a 150 000 készterméket. Legyen szó kis tételes mintamegrendelésekről vagy nagy volumenű tömeggyártási megrendelésekről, időben tudunk szállítani.
