A repülőgép-elektronika és a hibaelemzés terén szerzett 20 éves tapasztalattal dokumentáltam azokat a konkrét tervezési gyakorlatokat, amelyek elválasztják a repülésre alkalmas szerelvényeket a földelt hardverektől. Ez az útmutató a repülőgép-világítási PCBA anyagok kiválasztására, hőkezelésére, tanúsítási követelményekre és a helyszínen tesztelt paraméterekre vonatkozik.
Repülőgép világítási rendszerek típusai
A repülőgépek világítása különböző kategóriákba sorolható, amelyek mindegyike egyedi PCBA követelményekkel rendelkezik.
Világítás típusa FunkcióMűködési mód Kritikus követelményNavigációs lámpák Helyzetjelzés (piros/zöld/fehér)Állandóan világít Megbízhatóság, színpontosság Ütközésgátló lámpák (villogó)Nagy intenzitású villogásKettős villogó minta Csúcsáram-kezelés, pontos időzítés Jelzőfény-fénykeret-figyelmeztetőmotor1/z tartósság Leszállási lámpák Kifutópálya megvilágítás leszállás közben Igény szerint nagy teljesítmény Extrém fényteljesítmény, hőelvezetés Fülke/ablak világítás Utasi hangulat, olvasás Fényszabályozható, színbeállítható EMI-megfelelőség, egyenletes fényerőszabályozás
Alapvető műszaki előírások
Környezetvédelmi követelmények
ParaméterRepülőgép belső Repülőgép külső (szárny/farok) Üzemi hőmérséklet -15°C-tól +70°C-55°C-tól +85°C Tárolási hőmérséklet -40°C - +85°C -55°C - +125°CH Páratartalom 0% - 95% nem páralecsapódás10Alt0% kondenzáció (üzemi) 40 000 láb max. 55 000 láb max Vibráció (véletlenszerű) 0,2 g - 5 g RMS 5 g - 15 g RMS
Tápbemeneti specifikációk
ParaméterTipikus értékMegjegyzések Elsődleges teljesítmény 28 V DC (névleges) 18 V és 32 V közötti tartomány MIL-STD-704AC-onként Tápellátás (kabinrendszerek) 115 V AC / 400 Hz Fluoreszkáló rendszerekhez Tápminőség tolerancia±10% állandó, ±20% tranziens.
Anyag kiválasztása repülőgép-világítási PCBA-hoz
Maganyag: szén-kompozit vagy fémmag?
A szabványos FR4 ritkán elfogadható repülőgépek világítására a gyenge hővezetőképesség és a CTE-nek a LED-komponensekkel való eltérése miatt.
Anyag Hővezetőképesség CTE (ppm/°C) Súly AlkalmazásaFR40,3-0,5 W/m·K14-17Fényjel/Csak vezérlés Alumínium MCPCB1,5-3 W/m·K23-25KözepesÁltalános LED-es világításRéz MCPCB200-400 W/m-Hé-K16 Szövetmag 175-300 W/m·K (XY)4-6,5 Nagyon könnyű, prémium űrrepülés
Javaslatok a külső világításhoz:Használjon szénszövet magot vagy réz MCPCB-t. A LED-komponensekhez való CTE illesztés (6-7 ppm/°C) -55°C-ról +85°C-ra csökkenti a forrasztási csatlakozás nyírófeszültségét a hőciklus során.
Rézsúly kiválasztása
Jelenlegi terhelés Belső világításKülső világításJelnyomok (<100mA)0,5 uncia1 ozLED teljesítmény (500mA-2A)1 uncia – 2 oz2 ozStrobe/Landing (5A-15A)Nem alkalmazható 3 uncia - 4 oz
Hőkezelés nagy teljesítményű repülőgépekhez LED PCBA
Hővezetőképességi követelmények
Az MCPCB-k körülbelül 10-szer nagyobb hővezető képességet kínálnak, mint a szabványos FR-4, ami jobb hőelvezetést, fényesebb fényáramot és hosszabb LED-élettartamot jelent.
Ökölszabály:A LED csatlakozási hőmérséklet minden 10°C-os csökkentése esetén az alkatrész élettartama megduplázódik.
A dielektromos réteg specifikációi
Paraméter Szabványos MCPCBNagyteljesítményű repülőgép- és űrdielektromos anyagEpoxi kerámia töltőanyaggal Hővezető poliimid Hővezetőképesség 1-3 W/m·K5-10 W/m·KDielektromos vastagság50-100µm75-150µm-2-3 kV Feszültség-2-3 KV
Thermal Via stratégia LED padokhoz
A PCBA minden nagy teljesítményű LED-je esetén:
- Minimum 9 termikus átvezetés(0,3 mm átmérőjű) LED padonként
- Töltött és kupakkal lezárt viasszükséges a forraszthatósághoz
- Térközön keresztül:1,0-1,2 mm-es rácsminta
- Üres tűrés:Röntgenfelvételen 25% alatti párnaterület látható

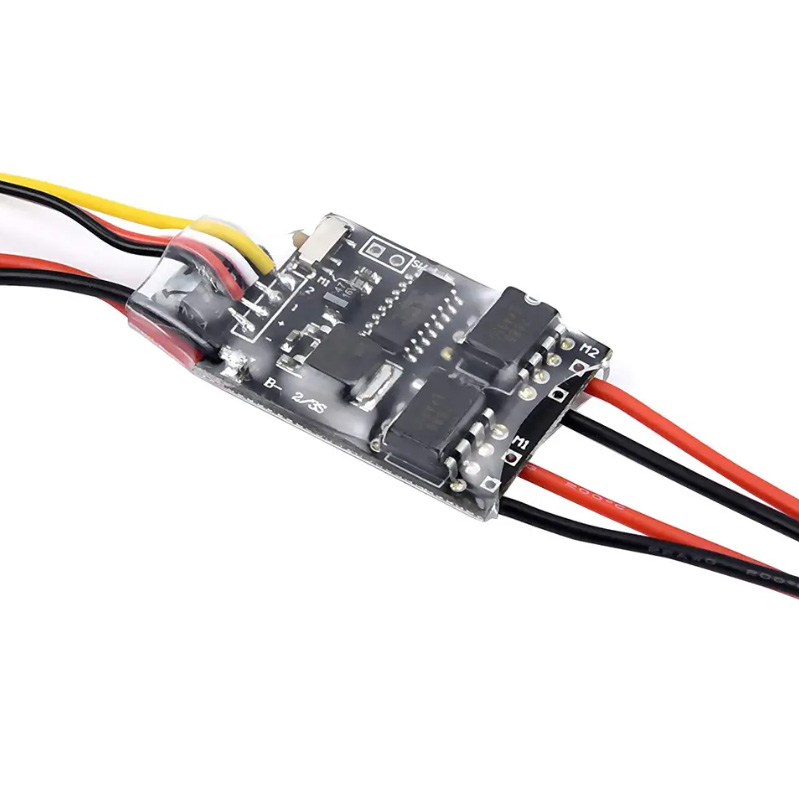

Áramköri topológia és vezérlési architektúra

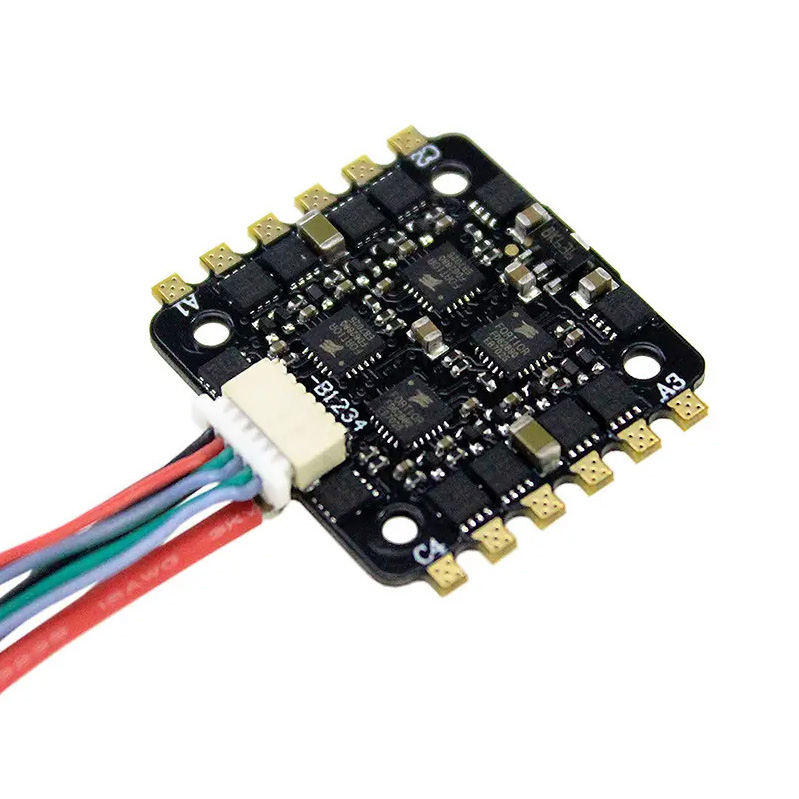

Külső világítás szabályozása
A modern repülőgépek külső világítása programozható LED-meghajtókat használ független csatornavezérléssel.
Ajánlott architektúra:
- I2C LED meghajtó IC (pl. LP5562 vagy hasonló) programozható sorozatmemóriával
- Külső MOSFET fokozat nagyáramú LED-füzérekhez
- FMU redundancia támogatása külön I2C buszokon keresztül
A programozható illesztőprogramok előnyei:
- A világítási sorozatok önállóan futnak a programozás után
- A normál villogási mintákhoz nincs szükség FMU beavatkozásra
- Kecses leromlás, ha egy FMU meghibásodik
Belső kabin világítás
A repülőgép utasterének LED-es világítási rendszerei általában egyedileg címezhető LED-mikrovezérlő párokat alkalmaznak.
Jellemző Követelmény VezérlőprotokollPixel adatok soros buszon keresztül CímzésMinden MCU-LED pár egymástól függetlenül címezhető SzínvezérlésRGB vagy RGBW berendezésenként
Rugalmas PCBAgyakran használják az utastér világítására, hogy megfeleljenek az ívelt törzsfelületeknek.
Beépített tesztberendezés (BITE)
A repülőgép-világítási PCBA-knak öndiagnosztikai képességekkel kell rendelkezniük.
Figyelt paraméterek:
- Bemeneti feszültség és frekvencia (U_LINE, LINN_SYNC)
- Hőmérséklet (T_AMBIENT)
- Lámpa/LED állapot (FILAMENT_DETECT régebbi rendszerekhez)
- Kimeneti feszültség és áram
BITE válasz:
- Hibanaplózás a nem felejtő memóriába
- Opcionális: jelhiba diszkrét kimeneten keresztül
- Folytassa a működést, ha biztonságos (kecses lebomlás)
EMI és villámvédelem
Villámvédelmi követelmények
Külső szárnyra/hátsó lámpákhoz:
Védelmi elem SpecifikációTVS-diódákKétirányú, villámhullámformára méretezett Szikraközök Elsődleges túlfeszültség-levezetőhöz Sorozat Ellenállás 10Ω–100Ω minden bemeneti vonalon Föld BondUL 467 névleges földelősaru
EMI mérséklése
Technika Alkalmazás Ferrit gyöngyök Táp bemeneti vezetékek Közös módú fojtók Szabályozó bemenetek kapcsolásához Árnyékolt kábelek PCBA és távoli LED-ek között Réz öntési földelési sík Szilárd visszatérési út, minimális hurkok
Tanúsítás és megfelelőség
A repülőgép-világítási PCBA legfontosabb szabványai
SzabványAlkalmazási Követelmény 14 Nemzetközi Repülőtér világítási szabványok
Képesítési vizsgálati követelmények
TestDO-160 SectionPass CriteriaHőmérséklet-Magasság 4.0Működés 55 000 láb magasságban szimulált Rezgés 8.0Nincs mechanikai vagy elektromos hiba Páratartalom6.0Nincs korrózió vagy szigetelési károsodás Villám okozta 22.0Nincs károsodás, nincs nem biztonságos állapot Folyadékérzékenység, égboltból származó üzemanyag-lebomlás11.0
Repülőgép-világítás PCBA GYIK
1. kérdés: Mi a különbség az alumíniummagos és a rézmagos PCBA között a repülőgépek külső világításához?
V:Az alumíniummagos és rézmagos PCBA közötti választás közvetlenül befolyásolja a hőteljesítményt, a súlyt és a repülőgépek külső világításának megbízhatóságát.
Alumínium MCPCB (fémmagos nyomtatott áramkör):
- Hővezetőképesség: 138-238 W/m·K
- Sűrűség: 2,70 g/cm³ (könnyű)
- CTE: 23-25 ppm/°C
- Költség: 30-50%-kal alacsonyabb, mint a réznél
Réz MCPCB:
- Hővezető képesség: 390-401 W/m·K (kb. dupla alumínium)
- Sűrűség: 8,96 g/cm³ (3,3x nehezebb)
- CTE: 16-17 ppm/°C (jobban illeszkedik a LED-komponensekhez 6-7 ppm/°C-on)
- Kiváló az extrém teljesítménysűrűséghez (>2 W/cm²)
Döntési mátrix repülőgép-alkalmazásokhoz:
Repülőgép helye Teljesítménysűrűség Rezgésszint Javasolt CoreCabin olvasólámpákAlacsony (<0,5 W/cm²)AlacsonyAlumínium MCPCB Szárnyellenőrző lámpákKözepes (1-2 W/cm²)MagasAlumínium továbbfejlesztett viasszal Leszállási lámpákkal (LED)Magas (>2 W/cm²)PCBAVerntiy-co2 ion nagyon magas (impulzus) High Copper MCPCB
Extrém környezetekhez:A szénszövet magos nyomtatott áramköri lapok 175-300 W/m·K XY hővezető képességet kínálnak, mindössze 4-6,5 ppm/°C CTE-vel, ami szorosan illeszkedik a kerámia LED-csomagokhoz. Ez minimálisra csökkenti a hőterhelést a -55°C és +85°C közötti gyors hőmérsékleti ciklusok során.
2. kérdés: Hogyan tervezhetek a repülőgép utasterében található 400 Hz-es váltóáramra?
V:A repülőgép utasterének világítása gyakran 115 V váltakozó áramot használ 400 Hz-en, nem az épületekben található 50/60 Hz-et. Ez egyedi tervezési követelményeket támaszt.
A 400 Hz-es tervezési kihívás:
Az 50/60 Hz-re tervezett szabványos tápegységek 400 Hz-en túlmelegednek vagy meghibásodnak a transzformátorok és mágneses alkatrészek magvesztesége miatt.
Szükséges PCBA tervezési adaptációk:
Komponens50/60Hz Kivitel400Hz Tervezés Transzformátor Normál szilícium acél nagyfrekvenciás ferrit vagy szalagos mag Bemeneti szűrésNagy elektrolit kondenzátorokKisebb filmkondenzátorok Egyenirányítók Szabványos diódákGyors helyreállítású diódák ripple szűréshez 820Hz Tervezett 120Hz hullámzás
Tervezési ellenőrző lista 400 Hz-es PCBA-hoz:
1. Ellenőrizze a komponensek frekvenciaértékeit- A transzformátoroknak és az induktoroknak 400 Hz-es működést kell megadniuk
2. Mérje meg a bekapcsolási áramot- A 400 Hz-es rendszerek gyakran nagyobb indításúak, mint az 50/60 Hz-es rendszerek
3. Teszt repülőgép-minőségű erővel- 400 Hz-es forrást használjon, ne asztali tápegységet
4. Ellenőrizze a szinkronizálást- Sok rendszer frekvenciazárolt fényerő-szabályozást igényel (pl. LINN-SYNC)
3. kérdés: Melyek a leggyakoribb meghibásodási módok a repülőgép-világítás PCBA-jában, és hogyan előzhetem meg ezeket?
V:Az Airbus és Boeing világítási szerelvények helyszíni hibaelemzése alapján ez az öt hibamód dominál.
1. hibamód: Transzformátorhiba (gyújtás/indító áramkör)
Megelőzés:
- Megfelelő hőtartalékkal rendelkező transzformátorokat kell megadni
- Győződjön meg arról, hogy az edényanyag -55°C és +125°C között ellenáll
- Ellenőrizze a megfelelő szekunder feszültséget terhelés alatt
2. hibamód: MOSFET meghibásodás a kapcsolóáramkörökben
Megelőzés:
- Használjon legalább 2x üzemi feszültségre névleges MOSFET-eket
- Adjon hozzá gate ellenállásokat (10Ω-tól 100Ω-ig) az áram korlátozása érdekében
- Tartalmazza a kapcsolócsomópontok közötti snubber áramköröket
- Csökkentse a hőmérsékletet (használjon 150 °C-os csatlakozási névleges alkatrészeket)
3. hibamód: Induktorhiba a rezonáns áramkörökben
Megelőzés:
- Adja meg az UL-osztályú szigetelésű tekercseket
- Győződjön meg arról, hogy a névleges áram meghaladja a maximális üzemi áramot
- A kritikus áramkörökhöz a hőbiztosítékot sorba kell helyezni
4. hibamód: A mikrokontroller alaphelyzetbe állítása vagy lezárása
Megelőzés:
- Használjon dedikált feszültségfelügyeleti IC-t (nem RC reset)
- Ellenőrizze, hogy az alaphelyzetbe állítás időzítése megfelel-e az adatlap követelményeinek
- Adjon hozzá watchdog időzítőt a barnulás helyreállításához
5. hibamód: A forrasztási kötés kifáradása a hőciklus miatt
Megelőzés PCBA tervezésen keresztül:
- Használjon CTE-nek megfelelő anyagokat- A rézmag (16-17 ppm/°C) jobb, mint az alumínium (23-25 ppm/°C), ha kerámia LED-ekkel párosítják (6-7 ppm/°C)
- Adjunk hozzá ragasztót- Nagyméretű alkatrészek alá epoxi vagy szilikon ragasztót kell felvinni
- Optimalizálja a pad geometriáját- Használjon könnycsepp párnákat és nagyobb gyűrű alakú gyűrűket az átmenő furatokon
- Fontolja meg az edényezést- Külső szerelvényeknél a cserépkeverék csillapítja a termikus-mechanikai igénybevételt
Átfogó tesztelés:
A repülés jóváhagyása előtt a PCBA-nak át kell mennie a DO-160 hőcikluson:
- Minimum 500 ciklus belső térben
- 1000+ ciklus kültéren
- A tényleges telepítési helynek megfelelő hőmérséklet-tartomány
Összefoglalás: Repülőgép világítás PCBA tervezési ellenőrzőlista
Tervezési elem KövetelményAlapanyagAlumínium MCPCB belső használatra; réz vagy szénszövet a külvilághoz Réz Súly: 2 uncia minimum a teljesítményhez; 3-4 oz villogó/leszálló lámpákhoz Thermal ViasMinimum 9 nagy teljesítményű LED-enként, töltött és kupakkal ellátott CTE MatchingCore CTE a LED-komponensek 10 ppm/°C-on belüli Tápbemenet Túlfeszültség-védelem 28V DC-hez; 400Hz-es kompatibilitás kabinrendszerekhezBITEFeszültség, áram, hőmérséklet figyelés; hibanaplózás DO-160 tanúsítvány tesztelve; IPC-6012, 3. osztály
Egy megfelelően megtervezett repülőgép-világítású PCBA folyamatosan üzemel több mint 50 000 repülési órán keresztül, karbantartás nélkül. Az MCPCB hőkezelés, a programozható LED-meghajtók és a DO-160 minősítési tesztelés kombinációja biztosítja a repülés által megkövetelt megbízhatóságot.
