Mit kell tennie egy mennyezeti lámpa PCBA-nak

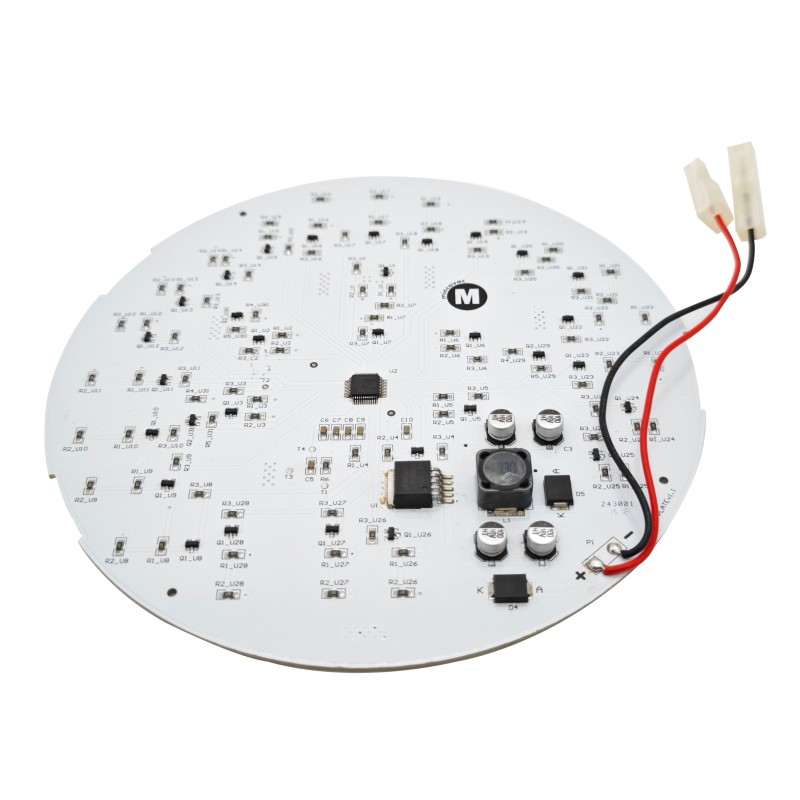

A mennyezeti lámpa PCBA (nyomtatott áramköri egység) vezérli és táplálja a LED fényforrást. A csupasz PCB-vel ellentétben a PCBA minden alkatrészt tartalmaz a kártyára forrasztva --- LED-ek, meghajtók, ellenállások, kondenzátorok és csatlakozók.

A mennyezeti lámpa PCBA elsődleges funkciói:

- AC-DC átalakítás (ha integrált illesztőprogram):A 110-277 V AC feszültséget alacsony feszültségű egyenárammá alakítja át LED-ek számára

- Állandó áramszabályozás:Stabil LED áramot tart fenn a bemeneti feszültség ingadozása ellenére

- Hőkezelés:Elvezeti a hőt a LED-csatlakozásoktól, hogy megakadályozza az idő előtti meghibásodást

- Fényerőszabályzó (opcionális):Interfészek fali dimmerekkel (0-10V, TRIAC vagy PWM)

Különbség a csupasz PCB-től:A csupasz PCB-n réznyomok és párnák vannak, de nincsenek alkatrészek. A PCBA teljesen össze van szerelve, és készen áll a lámpatestbe történő beszerelésre.

Alapvető műszaki előírások

Bemeneti teljesítmény paraméterek

Paraméterek Szabványos tartományNagyteljesítmény-tartomány Bemeneti feszültség (AC) 110-120 V (USA) vagy 220-240 V (EU) 90-277 V (univerzális) Bemeneti frekvencia 50/60 Hz50/60 Hz Teljesítménytényező (PF)>0.70 (fogyasztói)>0 fogyasztói.9 (THD)<20%<15% (DLC követelmény) Túlfeszültség-védelem 1 kV (alap) 2-4 kV (kereskedelmi)

Teljesítménytényező és THD követelmények Energy Star és DLC szabványok szerint.

LED kimeneti specifikációk

ParaméterAlacsony TeljesítményKözepes TeljesítményNagyteljesítmény Teljes fénykibocsátás 800-1500 lm (60W izzólámpát helyettesít)1500-3000 lm3000-5000 lm+LED-ek száma18-4848-100100-200+LED-10-m3001-10-m3005 mA300-700 MATÖsszteljesítmény 8-15W15-30W30-60W

Fizikai specifikációk

ParameterFR4 Standard Aluminium MCPCBBoard ShapeKerek, szögletes vagy egyediKerek, négyzet vagy egyedi Átmérő (tipikus kerek)100mm–300mm100mm–300mm Réz Súly1 uncia (jel), 2 oz (teljesítmény)1-2 ozRétegszám2 réteg (leggyakoribb) 1-3 duktivitás5 réteg. W/m·K1-9 W/m·K

PCB anyag kiválasztása: FR4 vs. alumínium MCPCB

Az FR4 és az alumínium MCPCB (Metal Core PCB) közötti választás a legfontosabb döntés a mennyezeti lámpa PCBA tervezésében.

Összehasonlító táblázat

JellemzőFR4 PCBAAlumínium MCPCBTHővezető képességGyenge (0,3-0,5 W/m·K)Jótól kiválóig (1-9 W/m·K)Tömeg Könnyű KözepesKöltség (alacsony hangerő)Alacsonyabb Mérsékelt (30-50%-kal magasabb, mint az FR4)LED élettartama 150mA30,0,00000-40,0,000 óra Alkalmazás Kis teljesítményű (<12W), cserélhető izzóKözepes és nagy teljesítményű mennyezeti lámpatestek

Döntési mátrix

Mennyezeti lámpa teljesítményAjánlott PCBA anyag Ok 5W-12W (kis süllyeszthető) FR4 (2 rétegű) Alacsonyabb költség, elfogadható hő12W-25W (normál mennyezet) Alumínium MCPCB (1-2 W/m·K) Hőkezelés kritikus 25W-50W (nagy panelek) LED-ek nagy teljesítményű / 3-K teljesítmény/még túlmelegedés50W+ (kereskedelmi)Prémium alumínium (5-9 W/m·K) vagy rézmag Kötelező a megbízhatóság érdekében

Ökölszabály:15 W feletti mennyezeti lámpákhoz használjon alumínium MCPCB-t. Az FR4 a LED idő előtti meghibásodását okozza a felmelegedés miatt.

Illesztőprogram-topológia a mennyezeti lámpa PCBA-hoz

A mennyezeti világítású PCBA-k két fő meghajtó-architektúrát használnak: integrált (összetevők ugyanazon a kártyán) vagy távoli (külön meghajtókártya).

Integrált és távoli illesztőprogram

Nézet Integrált meghajtó (COB vagy lineáris) Távoli meghajtó (külön kártya) Meghajtó helye Ugyanazon a PCBA-n, mint a LED-ekkel Külön kártya, vezetékekkel csatlakoztatva. Tipikus teljesítmény 5W-25W15W-100 W+Hatékonyság80-88%85-93% Villogási teljesítmény Gyenge lehet (ACPatikimális egyszerű lineáris szűrővel) csak)Széles (0-10V, TRIAC, DALI)Költségalacsonyabb (egylapos)Magasabb (két kártya)A legjobb a költségérzékeny, nem fényerő-szabályzó lámpatestekhezKereskedelmi, szabályozható, nagy teljesítményű

Állandó áram vs. állandó feszültség

Meghajtó típusa Legjobb Előnyök Hátrányok Állandó áram (CC)Közvetlen meghajtású LED-sorok Egyszerűbb, kevesebb alkatrész A LED-ek számának meg kell egyeznie a meghajtó feszültségével Állandó feszültség (CV)Moduláris lámpatestek több kártyával Normál 12V/24V, könnyen bővíthető Külön áramkorlátozó ellenállást igényel

Javaslat a PCBA mennyezeti lámpához:Használjon állandó áramú illesztőprogram-topológiát az integrált tervekhez. Stabil LED áramot biztosít további ellenállások nélkül.

A mennyezeti lámpa PCBA hőkezelése

A hő a LED élettartamának elsődleges ellensége. A LED csatlakozási hőmérséklet minden 10°C-os csökkentése esetén az élettartam megduplázódik.

Thermal Path Design

A PCBA mennyezeti lámpa hőpályája a következő sorrendet követi:

LED csatlakozás → LED hőpárna → PCBA réz → dielektromos réteg (MCPCB) → alumínium alap → lámpatestház → helyiség levegő

Leggyengébb láncszem:A dielektromos réteg (szigetelés a rézkör és az alumínium alap között). A szabványos dielektrikum vezetőképessége 1-3 W/m·K. A prémium dielektrikum eléri az 5-9 W/m·K-t.

LED pad tervezési szabályok

Tervezési elem KövetelményHőátmenetek LED9-12 átmérő alatt (0,3 mm átmérő) nagy teljesítményű LEDVia töltetenként Töltött és kupakkal (lehetővé teszi a tetején forrasztást)Réz betét méreteMinimum 2x LED hőpárna mérete Forrasztási lefedettség a hőpárna területének 80-90%-a (röntgenvizsgálat) Üres tűrésMaximális terület 25%

Hőellenőrzés

Gyártási teszt:Összeszerelés után működtesse a mennyezeti lámpát teljes teljesítménnyel 1 órán keresztül. Mérje meg a hőmérsékletet a LED padokon infravörös kamerával.

Hőmérséklet (LED alátét) Minőség Várható élettartam<50°CKiváló 70 000+ óra50-60°CJó50 000-70 000 óra60-70°CAelfogadható 30 000-50 000 óra>70° Chiba kockázata<20 00 óra

PCB-elrendezési szabályok a mennyezeti lámpa PCBA-hoz

1. szabály: Szimmetrikus LED elhelyezés

A LED-eket egyenletesen helyezze el a PCBA-n, hogy elkerülje a forró pontokat és biztosítsa az egyenletes fényeloszlást. Kerek mennyezeti lámpákhoz:

- Rendezd el a LED-eket koncentrikus körökben

- Egyenlő távolság a szomszédos LED-ek között

- Tartson egyenletes távolságot a tábla szélétől

2. szabály: Rövid erősáramú nyomok

Az erősáramú nyomoknak (LED tápellátás és földelés) a lehető legrövidebbnek és szélesebbnek kell lenniük. Számítsa ki a szükséges szélességet:

2 uncia réz esetén 20°C-os hőmérséklet-emelkedés:

- Szélesség (mil) = Áram (Amper) × 35

Példa: 300 mA (0,3 A) nyom → 0,3 × 35 = 10,5 mil (0,27 mm) minimum

50%-os biztonsági ráhagyás hozzáadása:300 mA-es nyomokhoz használjon 0,4 mm-t.

3. szabály: Az AC és DC szekciók különválasztása

Ha a PCBA integrált AC-DC átalakítót tartalmaz:

- Tartsa az AC bemenetet (nagyfeszültségű) a kártya egyik szélén

- Tartson 3 mm-es kúszótávolságot az AC és az alacsony feszültségű egyenáram nyomai között

- Használjon fizikai nyílást vagy árkot a PCB-n, ha szűk a hely

4. szabály: Rézöntés a földre

Használjon tömör réz öntést a felső rétegre (MCPCB esetében az áramköri réteg) a LED-visszaadásokhoz. Ez csökkenti a feszültségesést és javítja a hő terjedését.

5. szabály: Daisy-Chain teljesítményelosztás

Hosszabb (lineáris vagy téglalap alakú) mennyezeti lámpák esetén az áramvonalakat központi buszként irányítsa, ahelyett, hogy az előző sor végéről táplálná a LED-eket.

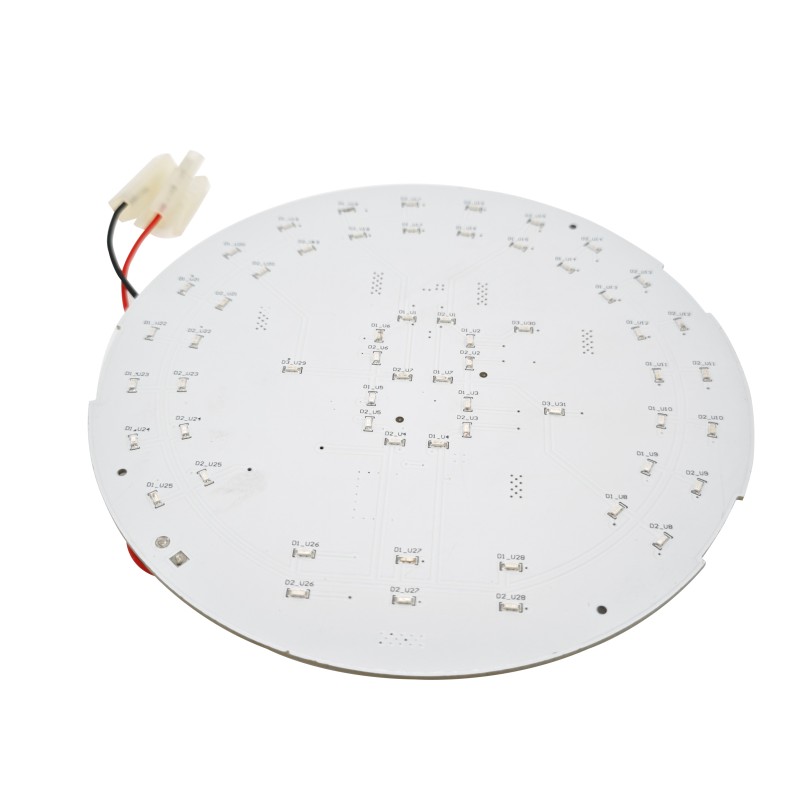

Mennyezeti lámpa PCBA elrendezési példa (kerek)

Egy tipikus kerek mennyezeti lámpa PCBA (150 mm átmérőjű, 36 LED) a következő réteggel rendelkezik:

RétegFunkcióRéz súlyFelső (áramköri réteg) LED-párnák, nyomvonalak, meghajtó alkatrészek2 ozDielektromos réteg Elektromos szigetelés 75-100 µm Alumínium alap Hőszórás és mechanikai támaszték1,6 mm vastagságAlsó (opcionális) Csak másodlagos alkatrészek vagy forrasztómaszk N/A

A villogás és a halványítás szempontjai

A villogás okai

A LED villogása akkor lép fel, ha az illesztőprogram kimeneti áramának jelentős hullámossága van. Gyakori okok:

- Elégtelen kimeneti kapacitása sofőrben

- Rossz TRIAC dimmer kompatibilitás(első széli fényerő-szabályozó kapacitív terhelésekkel)

- Alacsony frekvenciájú PWM tompítás(<1 kHz)

Villogási metrikák

MetricGoodAcceptableGyenge Százalékos villogás (100 Hz)<10%10-30%>30%Vibrálási index<0,10,1-0,3>0,3 Villogási frekvencia>1 kHz100-1000 Hz<100 Hz

Villogáscsökkentési technikák

TechniqueEffectCost ImpactAdd tömeges kimeneti kondenzátor (100-470 µF) Csökkenti a 100-120 Hz-es hullámzást, alacsony (0,10-0,30 USD) A PWM elsötétítési frekvenciájának növelése >4 kHz-re. Megszünteti a látható villogást. Nincs (firmware-váltás) szabályozásModerate (0,50-1,00 USD)

Megfelelőség és tanúsítás

A piac által megkövetelt tanúsítványok

PiactanúsítványkövetelményUSAUL 1598 vagy UL 8750A LED-es lámpatestek biztonságaKanadaCSA C22.2 No. 250.0A világítótestek biztonságaEUCE (beleértve az LVD-t, az EMC-t, a RoHS-t)Biztonság, károsanyag-kibocsátás, veszélyes anyagokGlobálisIECEnergiahatékonyság 3-as világításhoz (általános világítás)1LEECD 620 modul DLCRebate jogosultság, használati követelmények

Közös megfelelőségi tesztek

TesztStandardCriteriaDielektromos szilárdság (hipot)UL 87501500V AC 1 percig, meghibásodás nélkülFöldfolytonosságUL 8750<0,1Ω a földelési kapocs és a szabaddá tett fém közöttEMI (vezetett és sugárzott)FCC 15. rész (USA) vagy EN 55015 Csillagpont Energetikai faktor és THDsPower0>A megadott határérték alatt. <20% kereskedelmi célú

Mennyezeti lámpa PCBA GYIK

1. kérdés: Használhatom ugyanazt a mennyezeti lámpa PCBA-t 120 V-os és 277 V-os kereskedelmi alkalmazásokhoz is?

V:Nem, nem univerzális bemeneti meghajtó nélkül. Íme a technikai bontás:

A kifejezetten 120 V váltóáramhoz tervezett PCBA körülbelül 200 V egyenáramú buszfeszültségre tervezett alkatrészeket használ (egyenirányítás után). 277 V AC feszültségnél az egyenirányított egyenáramú busz körülbelül 390 V DC. Ez meghaladja a szabványos 120 V-os névleges kondenzátorok, MOSFET-ek és diódák névleges feszültségét.

Az alkatrészek feszültségének csökkentésére vonatkozó követelmények:

Komponens 120V névleges 277V Szükséges besorolás Bemeneti kondenzátor 200V400-450VMOSFET250-300V500-600VREgyenirányító diódák200V400VKúszótávolság1,5mm3.0mm

Ha egyetlen PCBA-ra van szüksége mindkét feszültséghez:

- Adja meg auniverzális bemeneti meghajtónévleges 90-277V AC

- Használjon legalább 400 V DC buszra méretezett alkatrészeket

- Tervezze meg a NYÁK kúszófelületét 3 mm-re a váltakozó áramú vezetékek és a kisfeszültségű szakaszok között

- 10-20%-kal magasabb alkatrészköltségre számíthat

Alternatív:Hozzon létre két PCBA-változatot --- egy 120 V-hoz (alacsonyabb költség) és egy 277 V-hoz (nagyobb névleges feszültség). Ez gyakori a kereskedelmi világításgyártásban.

2. kérdés: Hogyan biztosíthatom, hogy a PCBA mennyezeti lámpa megfelelően működjön a TRIAC fali fényerő-szabályozóval?

V:A TRIAC fényerő-szabályozó kompatibilitás gyakori kihívás a mennyezeti lámpák PCBA tervezői számára. Íme a mérnöki megközelítés:

A probléma:A TRIAC fényerő-szabályozókat izzólámpákhoz (ellenállásos terhelésekhez) tervezték. A LED-ek reaktív terhelést mutatnak, ami a TRIAC gyújtáskimaradását okozhatja, ami villogáshoz, villogáshoz vagy 30% alá való elhalványodáshoz vezethet.

1. megoldás – Légtelenítő ellenállás (passzív):
Adjon hozzá egy légtelenítő ellenállást (10-50 kΩ, 1-2W) az AC bemeneten. Ez elegendő áramot vesz fel (5-15 mA) ahhoz, hogy a TRIAC megfelelően működjön minden félciklus alatt.

Eredmény:Javítja az alacsony fényerő-szabályozást (általában 10-15% minimum). 1-2W készenléti veszteséget ad hozzá.

2. megoldás – Aktív légtelenítő áramkör (előnyös):
Az aktív légtelenítő (IC-vezérelt) csak akkor vesz áramot, ha a TRIAC egyébként gyújtáskimaradást okozna. A hatékonyságvesztés közel nulla.

3. megoldás – Adja meg a TRIAC-sötétítő illesztőprogram IC-jét:
Sok kereskedelmi forgalomban lévő LED-meghajtó IC beépített TRIAC fényerő-érzékelőt és légtelenítés-vezérlést tartalmaz. Példák:

- TI LM3447(TRIAC szabályozható LED meghajtó)

- MPS MP4030(TRIAC fényerő-szabályozó elsődleges oldali szabályozó)

Vizsgálati követelmény:Érvényesítse a fényerő-szabályozás kompatibilitását legalább 5 különböző TRIAC fényerő-szabályozó modellel (Lutron, Leviton, Legrand). A dimmerek tartási áramigényei jelentősen eltérnek egymástól.

Mezőhiba jele:Ha a mennyezeti lámpa 50% alá halványítva villog vagy villog, a légtelenítő áramkör nem megfelelő.

Q3: Melyek a leggyakoribb minőségi problémák a mennyezeti lámpák PCBA gyártásakor?

V:Több ezer gyártási ellenőrzés alapján ez az öt hiba okozza a mennyezeti lámpák PCBA minőségi problémáinak több mint 80%-át.

HibaFrekvencia Gyökér Ok Észlelési módszer Újradolgozás költségeLED sírkövezés (szín/jelölés)Nagyon magas (hulladéklemez)Hideg forrasztási kötések a meghajtón IC1-3%Elégtelen visszafolyási hőmérsékletAOI vagy kézi ellenőrzés Közepes (újrafeldolgozás lehetséges)Nem elegendő hőpaszta (MCPCB)5-10%Inkonzisztens alkalmazás Húzási teszt vagy hőképalkotásAlacsony (paszta hozzáadása)

Megelőzési stratégiák:

LED-es sírkövezés:

- Olyan sablonnyílásokat használjon, amelyek valamivel nagyobbak, mint a LED-párnák (1:1,1 arányú)

- Győződjön meg arról, hogy a visszafolyási profil 60-90 másodperccel meghaladja a likvidust (TAL)

Fordított polaritású LED-ek:

- Használjon világos polaritásjelzésű LED-eket (anód/katód)

- Automatizált optikai ellenőrzés (AOI) végrehajtása polaritás-ellenőrzéssel

- Futtasson 100%-os polaritástesztet repülő szondán vagy körömágyon

Hideg forrasztási kötések:

- Ellenőrizze a visszafolyási csúcshőmérsékletet (245-260 °C ólommentes SAC305 esetén)

- Naponta figyelje a sütő profilját egy profilozóval (nem csak adagonként egyszer)

Nincs elegendő hőpaszta (MCPCB a hűtőbordához):

- Használjon sablont vagy szitanyomást hőpasztához (nem kézi felhordás)

- Cél 0,3-0,5 mm pasztavastagság

- Szerelés után ellenőrizze a lefedettséget (a hőpasztának kissé ki kell nyomnia a széleket)

Minőségellenőrzési ellenőrző lista a bejövő mennyezeti lámpa PCBA ellenőrzéséhez:

Ellenőrzési cikkMódszerElfogadási kritériumokLED polaritásVizuális vagy AOI100%-ban helyes Forrasztási csatlakozások (tápegységek)AONincs áthidalás, nincs elegendő forrasztásLED üregek röntgen (minta 5-10%)<25% párnánként Hőpaszta Vizuális (szélproblémázási pontok, minden kicsavarás) körömágy Nyitott/rövid, LED előremenő feszültség ellenőrzés

Mennyezeti lámpa PCBA gyártási ellenőrzőlista

Gyártási lépés Követelmény Ellenőrzés NYÁK bejövő ellenőrzés Nincs vetemedés, megfelelő vastagság, ENIG felület látható Vizuális és mérőmérés Forrasztópaszta nyomtatás Stencilvastagság 0,1-0,12 mm, nyílásigazítás ±0,05 mmSPI (forrasztópaszta ellenőrzése) Pick-and-placeLED elhelyezés ±0,05mm-es forrasztás után accuraakrecyAOIering placement 245-260°C, TAL 60-90 másodperc Profiladatok adagonként Hőpaszta felvitel 0,3-0,5mm vastagság, teljes lefedettség Súlyellenőrzés + vizuális Hűtőborda szerelésEgyenletes nyomás, hézagmentes Csavar nyomaték specifikáció Elektromos teszt Nyitott/rövid, LED polaritás, áramrögzítés Automatikus mérés

Összegzés: Jó minőségű mennyezeti lámpa PCBA ellenőrzőlista

A jó minőségű PCBA mennyezeti lámpa egyensúlyban tartja a költségeket, a hőteljesítményt és a megfelelőséget. Szabványos lakossági lámpatestekhez (15-25 W) az alumínium MCPCB 2 uncia rézzel, állandó áramú meghajtóval és a 60 °C alatti LED-pad hőmérsékletével folyamatosan 50 000+ órás élettartamot ér el. A kereskedelmi forgalomban kapható, szabályozható lámpatestekhez adjon hozzá TRIAC-kompatibilis meghajtó IC-ket és légtelenítő áramköröket. A leggyakoribb gyártási hibák --- LED-es sírkő, fordított polaritás és hideg illesztések --- megelőzhetők az AOI ellenőrzésével és az ellenőrzött visszafolyási profilokkal.

Tervezési elem	Követelmény
PCB anyag	Alumínium MCPCB > 15W-hoz; FR4 elfogadható <12W-nál
Réz súly	2 oz az erőnyomokhoz; 1 uncia a jelhez
Hőgazdálkodás	9+ termikus átvezetés LED-enként; LED párna hőmérséklet <60°C teljes terhelés mellett
Driver topológia	Állandó áram (beépített vagy távoli)
Villogásvezérlés	Kimeneti kapacitás 100-470 µF; PWM tompítás >4 kHz, ha használják
Tompítási kompatibilitás	Légtelenítő áramkör a TRIAC-hoz; dedikált fényerő-szabályozó IC a legjobb eredmény érdekében
Névleges feszültség	Maximális bemeneti feszültségre méretezett alkatrészek (120V vagy 277V vagy univerzális)
Tanúsítványok	UL vagy CE a célpiac alapján; Energy Star kereskedelmi célú
Gyártási ellenőrzés	AOI (LED polaritás, forrasztási csatlakozások), röntgen (üregek), elektromos teszt
