LED meghajtó PCBA

Ez az útmutató lebontja a műszaki előírásokat, a gyártási szabványokat és az alkalmazás-specifikus követelményeket, amelyeket ismernie kell.

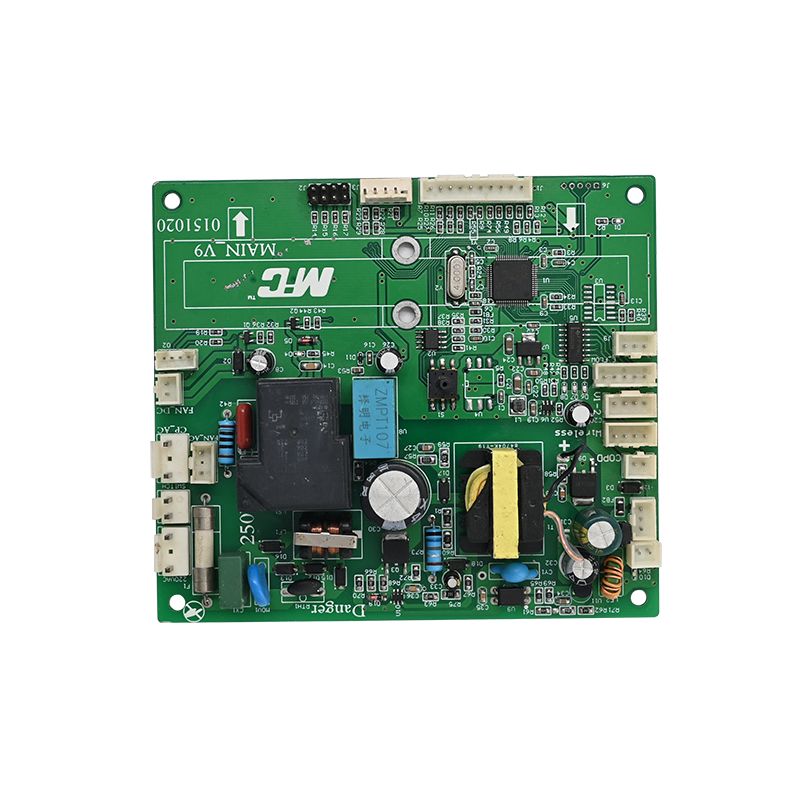

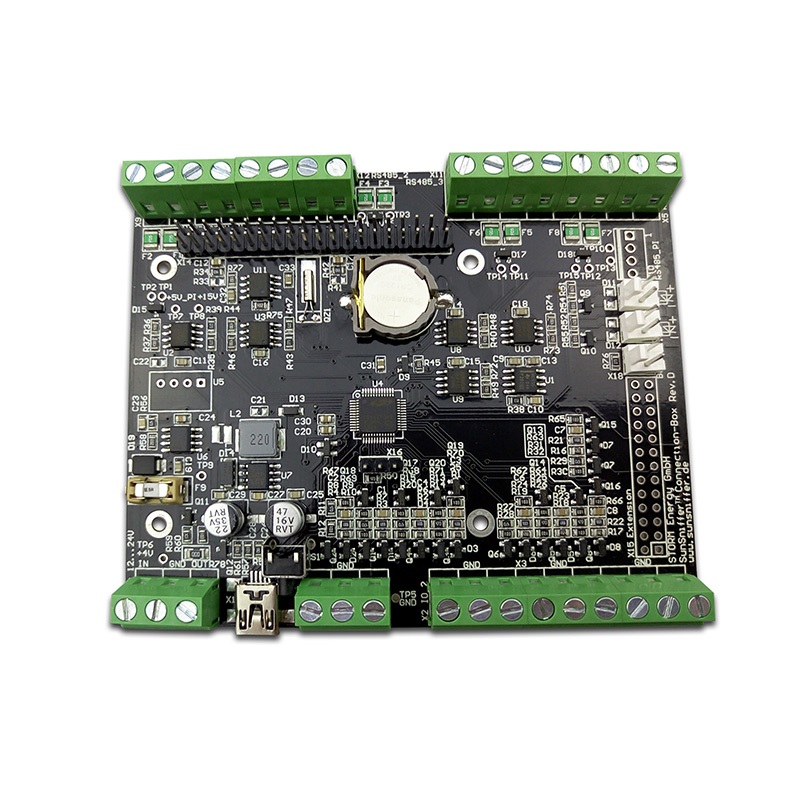

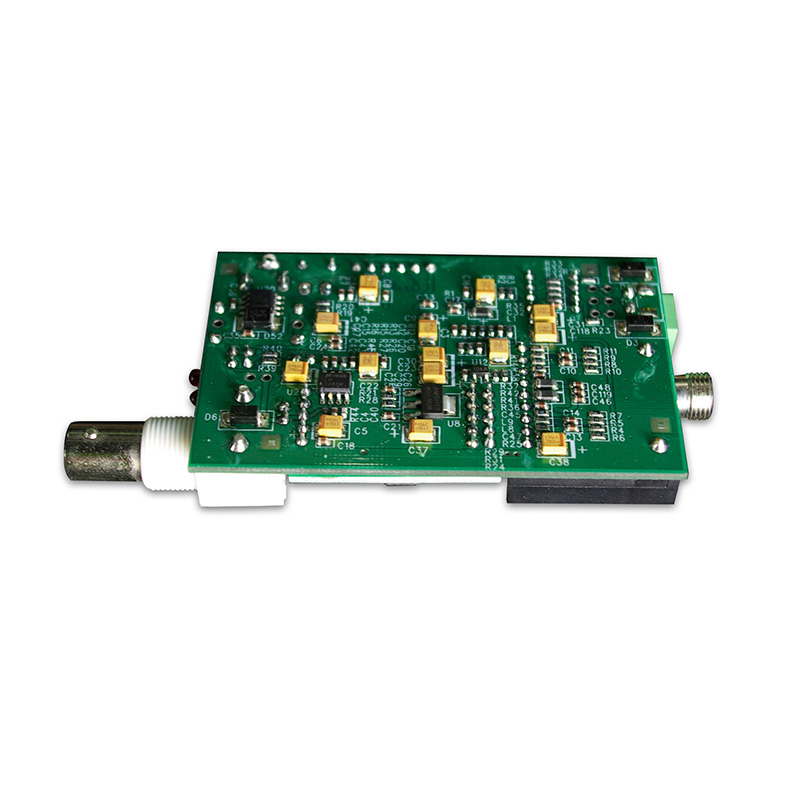

Mi az a LED Driver PCBA?

A LED-meghajtó PCBA egy komplett összeszerelt kártya, amely egy LED-fényforrás tápellátását szabályozza. A szabványos nyomtatott áramköri lapokkal ellentétben ezek az összeállítások speciális komponenseket tartalmaznak:

- Illesztőprogram IC-k:Állandó áramú vagy állandó feszültségszabályozók (pl. ON Semiconductor, TI, Nexperia).

- Transzformátorok/induktorok:Teljesítményátalakítási topológiákhoz, mint például a Flyback vagy a Boost.

- Hűtőbordák és hőátvezetők:A kritikus részek csatlakozási hőmérsékletének szabályozására.

- Csatlakozók:A fényerő szabályozásához (0-10V, PWM) és AC/DC bemenethez.

Mivel a LED-ek szigorú áramszabályozást igényelnek a hőkifutás megakadályozása érdekében, aPCBAa tervezésnél előnyben kell részesíteni az elektromos leválasztást és a hőelvezetést.

Kulcsfontosságú műszaki paraméterek (Datasheet Insights)

Annak biztosítása érdekében, hogy szerelvénye megfeleljen az ipari szabványoknak, ellenőriznie kell ezeket a paramétereket a gyártóval. A jelenlegi IPC és komponens szabványok alapján itt vannak a kritikus mutatók.

Általános előírások

Elektromos és termikus teljesítmény

Formafaktor megjegyzés:A modern kompakt kialakítások DFN-csomagokat (2x2mm) használnak, hogy a kártyaterület akár 90%-át takarítsák meg a régi SOT223 csomagokhoz képest.

Tervezés és összeszerelés: A 4 legjobb mérnöki fókuszpont

TalálkozniEEATszabványoknak megfelelően ellenőrizhető gyártási feljegyzésekre és valós mérnöki adatokra támaszkodunk.

1. Hőgazdálkodási stratégia

A hő az elektrolit kondenzátorok és a LED diódák ellensége.

- Elhelyezésen keresztül:Használjon hőátmenetek tömbjeit az IC pad alatt a hő átadásához a réz alaplapra.

- Rézöntés:A külső réteg réz vastagsága legyenminimum 2 uncia (0,0026 hüvelyk).erősáramú nyomokhoz.

- Ellenőrzés:A PCBA vetemedése és csavarodása nem haladhatja meg0,0075 hüvelyk hüvelykenkénta hűtőborda érintkezésének biztosítására.

2. Alkatrész kiválasztása a hosszú élettartam érdekében

- Autóipari fokozatok:Külső világításhoz válassza a lehetőségetAEC-Q101szakképzett sofőrök. Ezek az alkatrészek támogatják az oldalsó nedvesíthető szárnyakat (SWF), amelyek lehetővé teszik a forrasztott kötések automatikus optikai ellenőrzését (AOI) --- ez a hibamentes gyártás követelménye.

- Kondenzátorok:Használjon legalább 105°C-ra névleges nagy hullámosságú áramkondenzátorokat.

3. Forraszthatóság és ellenőrzés

- AOI megfelelőség:Az ólommentes csomagok (DFN/QFN) oldalt nedvesíthető oldalak nélkül költséges röntgenvizsgálatot igényelnek. Az SWF technológia lehetővé teszi a szabványos AOI-t, ami jelentősen csökkenti az összeszerelési költségeket.

- Forrasztómaszk regisztráció:A hibás regisztrációt max. ±0,004 hüvelyk értékben kell tartani a rézexpozíció elkerülése érdekében.

4. Elektromos biztonság (kúszás és távolság)

- Az AC-DC meghajtóknál (off-line) biztosítson elegendő távolságot a nagyfeszültségű nyomvonalak (hálózati) és az alacsony feszültségű szekunder oldalak között.

- Gyúlékonysági besorolás:Minden anyagnak meg kell felelnieUL94V-0. Ezt a minősítést fizikailag fel kell tüntetni a tábla forrasztási oldalán.

Alkalmazás-specifikus követelmények

A különböző szektorok eltérő terhelést jelentenek a LED-meghajtó PCBA-ra.

- Autóipari fényszórók (ADB):Erősáramú (8A+) meghajtókat igényelEMC-megfelelőség (CISPR 25 Class 5). A tábla mérete gyakran korlátozott, ezért több mint 4 rétegű veremre van szükség.

- Ipari nagy öblök:A túlfeszültség-védelemre és a széles bemeneti feszültségtartományra (90-305V AC) összpontosít.

- Fogyasztói (LED izzók):Költségérzékeny, általában egyrétegű alumínium PCB-k lineáris meghajtókkal.

Gyakran Ismételt Kérdések (GYIK)

Az alábbiakban három gyakori technikai kérdés található ezzel kapcsolatbanLED meghajtó PCBAbeszerzés és hibakeresés.

1. kérdés: Miért hibásodik meg néhány hónap után a LED-es illesztőprogramom, annak ellenére, hogy az alkatrészek teljesen újak?

V:A kiváltó ok szinte mindig aztermikus stresszvagygyenge forrasztás. Ellenőrizze a következőket:

1. Csomóponti hőmérséklet:Megmérted a driver IC Tc-jét (case temp)? Ökölszabály, hogy minden 10°C-kal 85°C fölé emelkedik a kondenzátor élettartama felére csökken.

2. Réz éhezés:Sok meghibásodás azért fordul elő, mert az IC hőpárna nincs megfelelően forrasztva. AOldalt nedvesíthető szárnyakA kialakítás lehetővé teszi az AOI ellenőrzését, hogy megbizonyosodjon a hőpárna teljes csatlakoztatásáról.

3. Anyag Tg:A szabványos FR4 (Tg 130°C) idővel leromolhat, ha az illesztőprogram túlmelegszik. Frissítés erreTg 150°C+vagy alumíniummagos PCBA.

2. kérdés: Hogyan ellenőrizhetem a prototípus LED-meghajtó PCBA minőségét tömeggyártás előtt?

V:Ne hagyatkozzon csak a szemrevételezésre. Három lépésből álló ellenőrzési folyamatra van szüksége:

1. Elektromos teszt (repülő szonda):A netkapcsolat 100%-os ellenőrzése kötelező. Ügyeljen arra, hogy ne legyen rövidzárlat a nagy- és kisfeszültségű hálózatok között.

2. Hőképalkotás:Futtassa a meghajtót teljes terheléssel 1 órán keresztül. Használjon hőkamerát annak ellenőrzésére, hogy az IC ház hőmérséklete megfelel-e az adatlap specifikációinak.

3. Forrasztott kötés mikroszakasz:DFN-csomagok esetén át kell metszeni egy mintaillesztést az üregek ellenőrzéséhez. Az üregek nem haladhatják meg a betét teljes területének 25%-át.

3. kérdés: Mit tesz az "ENIG" felületkezelés a LED-illesztőprogramommal, és megéri-e a többletköltséget?

V:Az ENIG (Electroless Nickel Immersion Gold) kritikus fontosságú a nagy megbízhatóságú LED-meghajtók számára.

- Miért számít:A szabványos HASL (Hot Air Solder Leveling) egyenetlen felületeket hagy maga után. Kis osztású LED-meghajtó IC-k (például QFN vagy DFN) esetén a megfelelő forrasztáshoz síkság szükséges.

- Az "arany" előnye:Az arany megvédi a nikkelréteget az oxidációtól. Ha a nikkel oxidálódik, akkor "fekete párna" szindrómát kap, ami olyan forrasztási kötésekhez vezet, amelyek jól néznek ki, de megrepednek a hőciklus hatására (gyakori kültéri világításnál).

- Ítélet:Autóipari vagy kültéri használatra az ENIG nem alku tárgya. Az eldobható fogyasztói izzókhoz elegendő az OSP vagy a HASL.

Összegzés

Egy robusztusLED meghajtó PCBAnem csak a választott IC határozza meg, hanem arézsúly, termikus stratégia révén, ésfelületkezelés. Mindig követelje meg az IPC-6012 Class 2 vagy Class 3 megfelelést, és a kritikus autóipari alkalmazásoknál részesítse előnyben az oldalsó nedvesíthető szárnyakat az AOI ellenőrzésének biztosítása érdekében.

Ha betartja ezeket a 20 éves ipari tesztelésünk során igazolt paramétereket, olyan illesztőprogram-élettartamot biztosít, amely megfelel a LED-tömbjének, jellemzően 50 000+ óra L70 teljesítményre.
