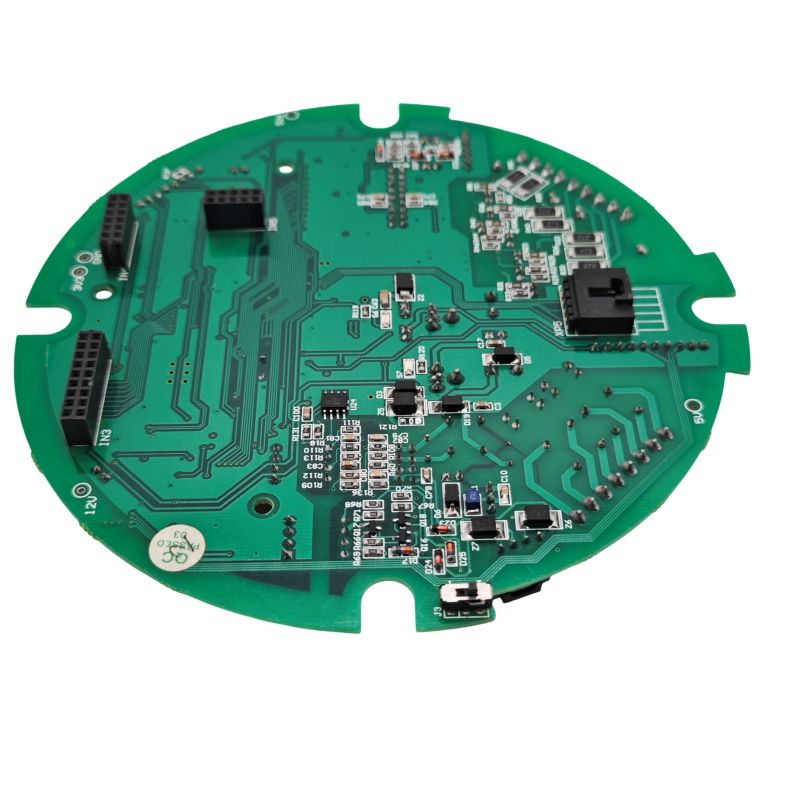

Hogyan készítsünk megbízható ültetőfény PCBA-t
Az ültetési lámpák (kertészeti LED lámpatestek) igényes körülmények között működnek: napi 12-16 órás folyamatos üzem, magas páratartalmú környezet (60-90% relatív páratartalom), jelentős hőterhelés. A PCBA a teljes berendezés gerince --- a meghibásodás itt termésveszteséget és energiapazarlást jelent.
Az ipari és mezőgazdasági ágazatokban az erősáramú elektronika és a nyomtatott áramköri lapok gyártása terén szerzett 20 éves tapasztalattal több száz növényi világítási mező meghibásodását elemeztem. Ez az útmutató a könnyű PCBA telepítéséhez szükséges anyagok kiválasztását, a hőkezelést, a spektrumtervezést és a bizonyított megbízhatósági paramétereket ismerteti.
Mit kell tennie egy ültetőfény PCBA-nak
Az ültetési fény PCBA mesterséges fény segítségével támogatja a növények fotoszintézisét. A hagyományos világítástól eltérően a kertészeti PCBA-nak meghatározott hullámhosszokat kell biztosítania (vörös a virágzáshoz, kék a vegetatív növekedéshez), miközben folyamatosan nagy teljesítményű működést biztosít.
Az ültetőfény PCBA alapvető funkciói:
- Spektrális kimenet vezérlés:Pontos hullámhosszon (660 nm vörös, 450 nm kék) LED chipeket hajt meg ≤±5 nm eltéréssel
- Hőelvezetés:Eltávolítja a hőt a LED csomópontokból, hogy megakadályozza a lumen idő előtti értékcsökkenését
- Teljesítményszabályozás:Átalakítja az AC bemenetet (85-265V) vagy DC bemenetet (12-52V) stabil állandó árammá a LED-füzérekhez
- Környezetvédelem:Ellenáll az üvegházhatású páratartalomnak és a hőmérséklet-ingadozásoknak
Főbb különbség a szabványos LED PCBA-tól:A könnyű PCBA-k ültetése nagyobb teljesítménysűrűséget (40–200 W+ laponként) és specifikus spektrumhangolást igényel a különböző terménytípusokhoz.
Alapvető műszaki előírások
Spektrális követelmények növekedési szakaszonként
A jelenlegi kertészeti LED szabványok és a gyártó specifikációi alapján.
Elektromos és teljesítmény specifikációk
A teljesítménytartományok a kereskedelmi forgalomban ültetett könnyű PCBA specifikációkból származnak.
Fizikai és termikus specifikációk
Kertészeti alkalmazások PCB-gyártási szabványain alapul.
PCB-anyag kiválasztása: kritikus a megbízhatóság szempontjából
A NYÁK anyagának megválasztása közvetlenül meghatározza az ültetési fény élettartamát és teljesítményét.

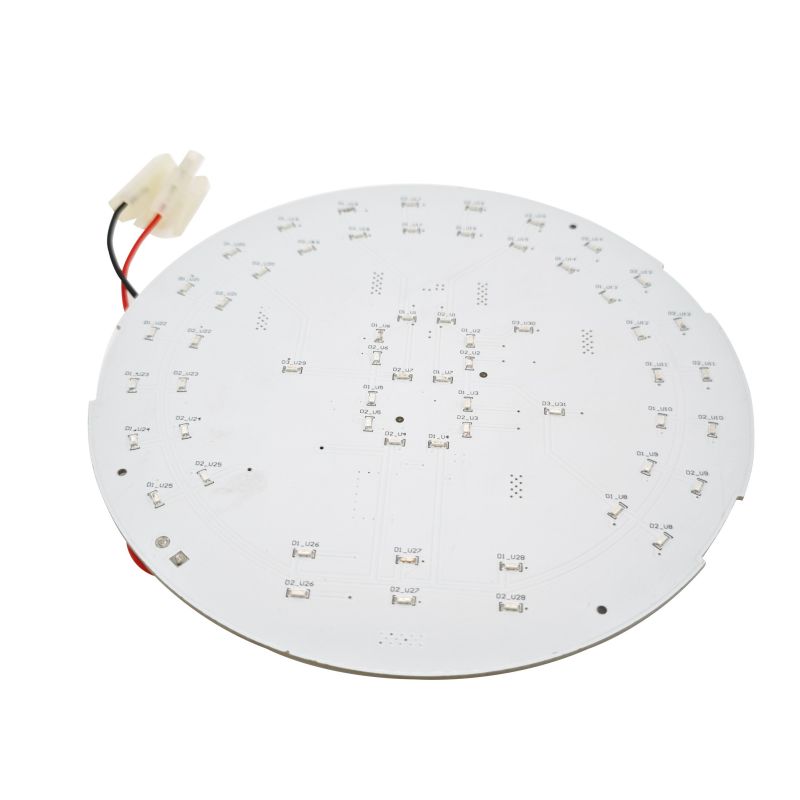

Alumínium MCPCB (leggyakoribb ültetőlámpákhoz)
Az alumínium MCPCB-k a kereskedelmi forgalomba kerülő könnyű PCBA-k több mint 80%-át teszik ki. A hőteljesítmény és a költség legjobb egyensúlyát kínálják.
Mikor válasszunk alumíniumot:A legtöbb kereskedelmi ültetőlámpa 40 W és 200 W között. Az 1-3 W/m·K alumínium NYÁK szabványos LED-sűrűséghez elegendő.
FR4 (költségérzékeny vagy alacsony fogyasztású)
Az FR4 ültetési könnyű PCBA-k csak a következőkre alkalmasak:
- Alacsony teljesítményű lámpatestek 30 W alatt
- Külső hűtőbordákkal felszerelt kivitel
- Rövid távú vagy hobbi jellegű alkalmazások
Korlátozás:Az FR4 nem képes hatékonyan elvezetni a hőt. A LED-es csatlakozások hőmérséklete 15-25°C-kal magasabbra emelkedik, mint az ezzel egyenértékű alumínium MCPCB kiviteleknél.
Kerámia PCBA (prémium / nagy megbízhatóságú)
A kerámia hordozók (alumínium-oxid vagy alumínium-nitrid) teljesen eltávolítják a dielektromos réteget, 20-200+ W/m·K hővezető képességet érve el.
A legjobb:Rendkívül nagy teljesítménysűrűség (>3 W/cm²) vagy abszolút megbízhatóságot igénylő alkalmazások.
Hőkezelés a folyamatos működéshez
Az ültetőlámpák napi 12-16 órát üzemelnek, az év 365 napján. A hőkezelés az első számú megbízhatósági tényező.
Termikus út optimalizálása
Ökölszabály:A LED csatlakozási hőmérséklet minden 10°C-os csökkentése esetén az élettartam megduplázódik.
Termikus interfész anyag (TIM)
Az MCPCB és a lámpatest hűtőbordája között:
- Kötelező TIM:Szilikon vagy kerámia hőpárna (legalább 3 W/m·K)
- Vastagság:0,5-1,5 mm
- Tömörítés:20-30% a légrés megszüntetésére
Rézsúly az aktuális nyomokhoz
A kertészeti világításra vonatkozó jelenlegi IPC-2221 kapacitásszabványok alapján.
Spektrum tervezés és hullámhossz szabályozás
A növényeknek specifikus fényspektrumra van szükségük a különböző növekedési szakaszokhoz. A PCBA-nak ezeket a hullámhosszokat pontosan kell szolgáltatnia.
Szabványos hullámhosszok ültetőlámpákhoz
Piros:Kék arány ajánlások
Ipari forrásokból származó kertészeti LED tervezési irányelvek alapján.
A hullámhossz-stabilitás jelenlegi szabályozása
A LED hullámhossza az áram változásával változik. A spektrális pontosság megőrzése érdekében:
- Maximális árameltérés:±2% az összes LED-soron
- Javasolt eltérés:±1% prémium kiviteleknél
- Mérési módszer:Soros ellenállás feszültségesés vagy inline árammérő

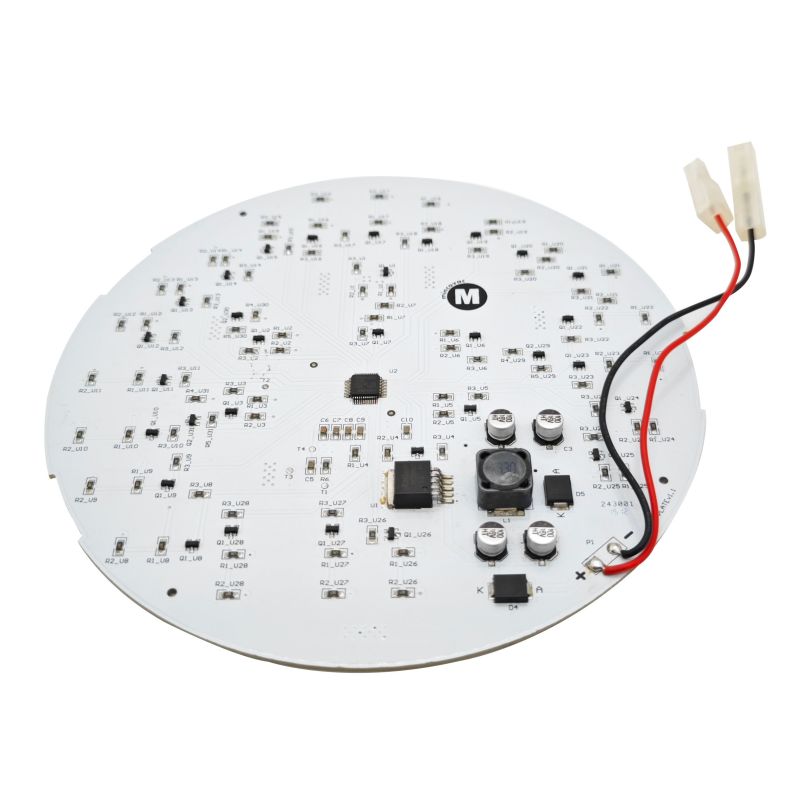

Meghajtó topológia és áramkör tervezés
Állandó áram vs. állandó feszültség
A könnyű PCBA-k ültetése szükségesállandó áramú hajtásminden LED-füzérhez a stabil hullámhossz fenntartása és a termikus kifutás megelőzése érdekében.
Védőáramkörök szükségesek
Környezetvédelem termesztőszobákhoz
Az ültetőlámpák magas páratartalmú környezetben (60-90% relatív páratartalom) működnek. A megbízható működéshez a nedvességvédelem kötelező.
Konformális bevonat követelményei
Minimális bevonat vastagság:0,03 mm (1,2 mil)
Nedvességvédelmi ellenőrzőlista
- Konform bevonataz összes forrasztási csatlakozáson és a szabadon álló rézön
- Cserepesedéscsatlakozókhoz és nagyfeszültségű területekhez (extrém környezetekhez opcionális)
- Zárt csatlakozók(IP65 minimum kültéri vagy magas páratartalmú üvegházakhoz)
- ENIG felületkezelés(megakadályozza a rézkorróziót; a HASL használata nem ajánlott)
Működési környezeti korlátok
Ültetési könnyű PCBA elrendezési szabályok
1. szabály: A teljesítmény és a jel elkülönítése
- Az AC/DC bemeneti részt elkülönítve kell tartani a LED-meghajtó nyomaitól
- Minimális kúszótávolság: 3 mm a nagyfeszültségű és alacsony feszültségű területek között
2. szabály: A nagyáramú hurkok lerövidítése
- Helyezze a LED-meghajtókat a lehető legközelebb a LED-csatlakozókhoz
- Minimalizálja a hurok területét az EMI csökkentése érdekében
3. szabály: Thermal Pad Design LED-ekhez
- Minden LED-es hőpárnához legalább 9 termikus átmenet szükséges (0,3 mm)
- A nyílásokat fel kell tölteni és le kell zárni a forraszthatóság érdekében
4. szabály: Rézöntés a földre
- Használjon szilárd alaplapot a 2. rétegen (2 rétegű MCPCB esetén a föld a fémmag)
- FR4 kiviteleknél: dedikált talajréteg minimális hasadással
5. szabály: Daisy-Chain teljesítményelosztás
- Hosszú, lineáris ültetési könnyű PCBA-k esetén (1500 mm-ig), irányítsa a teljesítménynyomokat központi buszként
- Az egyes LED-szegmenseket a buszról táplálja, ne az előző szegmens végéről
Gyártási és összeszerelési követelmények
SMT összeállítási specifikációk ültetési könnyű PCBA-hoz
Minőségi tesztelés ültetési könnyű PCBA-hoz
Kereskedelmi ültetési könnyű PCBA-gyártáshoz az alábbi paraméterek 100%-os tesztelése javasolt:
- LED polaritás ellenőrzés(automatikus optikai ellenőrzés)
- Forrasztási kötés minősége(AOI minden tápegységen)
- Nyílt/rövid tesztelés(repülő szonda vagy körömágy)
- Termikus validálás(minta alapon, a termelés 10%-a)
Planting Light PCBA GYIK
1. kérdés: Mi a legjobb PCB-anyag egy nagy teljesítményű (200 W+) ültetőlámpához, amely napi 18 órát üzemel?
V:A nagy teljesítményű folyamatos működéshez,alumínium MCPCB minimum 3 W/m·K hővezető képességgela standard választás. Íme a valós terepi adatokon alapuló döntési mátrix:
Miért alumínium az FR4 helyett a nagy teljesítmény érdekében:A 200 W-os ültetőlámpa jelentős hőt termel. Az FR4 hővezető képessége mindössze 0,3-0,5 W/m·K, és szigetelőként működik. A LED csatlakozási hőmérséklet perceken belül meghaladja a 100°C-ot, ami gyors lumencsökkenést okoz (6 hónapon belül 30-50%-os veszteség).
Kerámia PCBA alternatíva:A rendkívüli megbízhatóság érdekében, vagy ha a PCB mérete erősen korlátozott (nagy teljesítménysűrűség >3 W/cm²), a kerámia hordozók (alumínium-oxid vagy alumínium-nitrid) teljesen eltávolítják a dielektromos réteget, 20-200+ W/m·K-t érve el. A költség azonban 3-5x magasabb, mint az alumínium MCPCB.
A lényeg a legtöbb kereskedelmi termelő számára:A nagy teljesítményű alumínium MCPCB (5 W/m·K) biztosítja a legjobb egyensúlyt a költségek és a megbízhatóság között a 200 W+ teljesítményű lámpatestekhez.
2. kérdés: Hogyan számíthatom ki a szükséges réztömeget az ültetési könnyű PCBA-hoz, hogy elkerüljem a nyom túlmelegedését?
V:Használja az IPC-2221 formulát ezekkel a kertészet-specifikus irányelvekkel. A nyomkövetési túlmelegedés gyakori hibaüzenet a nagy teljesítményű ültetőlámpákban.
1. lépés – Határozza meg a maximális áramerősséget nyomonként:
Egy tipikus 100 W-os ültetőlámpa esetén 48 V-on: Áram = 100 W / 48 V = 2,08 A húronként
2. lépés – Válassza ki a megengedett hőmérséklet-emelkedést (ΔT):
- 10°C-os emelkedés:Konzervatív, több mint 50 000 órás élettartammal (ajánlott reklámozáshoz)
- 20°C-os emelkedés:Fogyasztói minőségben elfogadható
- 30°C-os emelkedés:Nagy kockázat --- a nyomok idővel gyengítik a forrasztási kötéseket
3. lépés – Válassza ki a réz súlyát az áramerősség alapján:
4. lépés – Számítsa ki az egyszerűsített képlet segítségével (külső nyomok esetén 2 oz réz):
Szélesség (mil) = áram (Amper) × 35 (ΔT=20°C esetén)
Példa 2,08A-hez: 2,08 × 35 = 73 mil (1,85 mm) minimális szélesség
20%-os biztonsági ráhagyás hozzáadása:73 × 1,2 = 88 mil (2,23 mm)
Szakmai ajánlás könnyű PCBA ültetéséhez:
- Legalább 2 uncia rezet használjonminden 1A-nál nagyobb nyomra
- Használjon 3 uncia rezet>3A-nál nagyobb nyomok esetén, vagy ha a tábla helye korlátozott
- Adja hozzá a forrasztómaszk nyílásterősáramú nyomokon --- a további forrasztás 20-40%-kal növeli az áramkapacitást
Ellenőrzési módszer:A prototípus összeszerelése után mérje meg a nyomkövetési hőmérsékletet infravörös kamerával teljes terhelés mellett. Ha bármelyik nyom meghaladja a 70°C-ot, növelje a réz tömegét vagy szélesítse ki a nyomvonalat.
3. kérdés: Mi okozza az egyenetlen fénykibocsátást vagy villogást a PCBA ültetésénél, és hogyan javíthatom ki?
V:Az egyenetlen fénykibocsátást és a villogást általában az okozzaáram eltérés a párhuzamos LED-füzérek közöttvagyelégtelen ömlesztett kapacitás. Íme a diagnosztikai sorrend:
1. kiváltó ok – Jelenlegi eltérés a párhuzamos karakterláncokban (leggyakoribb):
Ha több LED-füzér van párhuzamosan csatlakoztatva egyetlen állandó árammeghajtóhoz, az előremenő feszültség (Vf) kis különbségei miatt az egyik szál több áramot vesz fel, mint a többi. A legforróbb húr felveszi a legtöbb áramot, tovább melegszik (Vf csökken a hőmérséklettel), és még több áramot vesz fel --- termikus kifutás.
Megoldás:
- Használja akarakterlánconként külön állandó árammeghajtó(nagy teljesítményűeknél előnyös)
- Vagy hozzákiegyensúlyozó ellenállások(0,5-2Ω) sorosan minden húrral az áram kiegyenlítése érdekében
- Ellenállás teljesítménye: P = I² × R (pl. 1A² × 1Ω = 1W ellenállás)
2. kiváltó ok – Elégtelen ömlesztett kapacitás a meghajtó kimenetén:
Az impulzusszélesség-modulált (PWM) tompítás látható villogást hoz létre, ha a kimeneti kapacitás túl kicsi. A LED áramerőssége minden PWM ciklusnál emelkedik és csökken.
Javítás:Adjon hozzá 100-470 µF-os elektrolitkondenzátort a LED-kimenethez, valamint 10 µF-os kerámiakondenzátort a nagyfrekvenciás szűréshez.
3. kiváltó ok – Rossz forrasztási kötések a LED-csatlakozásokon:
A LED-padon lévő repedt vagy hideg forrasztási kötés szakaszos kapcsolatot hoz létre. A LED villoghat, elhalványulhat vagy teljesen meghibásodhat, amikor a tábla felmelegszik és lehűl.
Észlelési módszer:
- Gyengéden ütögesse meg az egyes LED-eket egy műanyag eszközzel, miközben a lámpa működik
- Ha villogás lép fel, folyassa vissza a forrasztási kötést
- SMT LED-ek esetén ellenőrizze nagyítással, hogy nincsenek-e repedések a párna körül
4. kiváltó ok – Nem megfelelő nyomszélesség feszültségesést okoz:
A nagy teljesítményű húrokon lévő hosszú, keskeny nyomok feszültségesést okoznak. A nyomvonal távoli végén lévő LED-ek kevesebb áramot kapnak, mint a meghajtó közelében lévők.
Javítás:
- Számítsa ki a feszültségesést: V_drop = I × R_trace
- 2A-es húr esetén 100 mil (2,54 mm) 1 uncia nyomvonalon 24 hüvelyk felett: R ≈ 0,24 Ω, V_drop ≈ 0,48 V
- Ez elfogadható lehet. Ha V_drop > 0,5 V, növelje a nyomvonal szélességét, vagy használjon 2 uncia rezet
Gyors érvényesítés:Mérje meg a feszültséget az első LED-nél és az utolsó LED-nél minden sztringben. Ha a különbség meghaladja a 0,3 V-ot, frissítse a nyomkövetési tervezést.
Gyártási vizsgálati ellenőrzőlista ültetési könnyű PCBA-hoz
Mielőtt jóváhagyná az ültető könnyű PCBA-t tömeggyártáshoz, ellenőrizze az alábbi öt tesztet:
| Teszt | Módszer | Megfelelő/Nem sikerült kritériumok |
|---|---|---|
| Spektrális kimenet | Integráló gömb vagy spektrométer | A hullámhossz eltérése ≤±5 nm a céltól |
| Hőteljesítmény | IR kamera 1 óra után teljes terhelésen | Nincs pont >70°C; LED párna <60°C |
| Jelenlegi egyenleg | Mérje meg az áramerősséget minden párhuzamos húrban | A karakterláncok közötti eltérés <5% |
| Nedvességállóság | 85% relatív páratartalom 40°C-on 48 órán keresztül, árammal | Nincs korrózió, nincs vibrálás, nincs hiba |
| Élettartam ellenőrzése (gyorsított) | 85°C/85% relatív páratartalom, 1000 óra (THB teszt) | Lumen értékcsökkenés <10% |
Kereskedelmi megrendelés esetén:Kérjen PPAP (Production Part Approval Process) dokumentációt, beleértve a hőképalkotási jelentéseket és a spektrális ellenőrzési adatokat.
Összegzés: Megbízható ültetőfény PCBA ellenőrzőlista
A megbízható ültetőlámpa PCBA egyesíti a megfelelő hőkezelést (alumínium MCPCB, 2+ oz réz, termikus átvezetés), a precíz spektrumszabályozást (állandó árammeghajtás, hullámhossz eltérés ≤±5nm) és a környezetvédelmet (konform bevonat, tömített csatlakozók). A leggyakoribb terepi hibák --- egyenetlen fénykibocsátás, villogás és idő előtti LED-kiesés --- a nem megfelelő hőterv vagy a párhuzamos húrok közötti áram-eltérés nyoma. Előnyben részesítse a 2 oz rézt, csatornánként külön állandó áram-meghajtókat, valamint a termikus validálási tesztet, hogy elérje az 50 000+ órás működést kereskedelmi termesztőkörnyezetben.
